AirTAC（エアタック）

極薄型シリンダ ACQシリーズ取付金具

Name: 極薄型シリンダ ACQシリーズ 取付金具
Brand: AirTAC（エアタック）
SKU: 221004936041
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 224円～1,828円

税込単価: 246円～2,011円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

ペンシリンダ PBシリーズ取付金具

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

標準シリンダ JSIシリーズ取付金具

通常価格(税別)： 237円 (税込価格：261円)

通常出荷日：在庫品1日目

【特長】・JIS標準、ロングストローク型。・薄型で省スペース。・便利なセンサー...

詳細情報を確認する

適用シリンダシリーズ
ACQ

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

【LB】
φ12～φ25

【LB】
φ32～φ100

【CB】
φ12～φ25

【CB】
φ32～φ100

製品仕様

取付金具一覧表

内径／金具	取付金具
内径／金具	LB	CB
12	F-ACQ12LB	F-ACQ12CB
16	F-ACQ16LB	F-ACQ16CB
20	F-ACQ20LB	F-ACQ20CB
25	-	F-ACQ25CB
32	-	F-ACQ32CB
40	F-ACQ40LB	F-ACQ40CB
50	-	F-ACQ50CB
63	-	F-ACQ63CB
80	-	F-ACQ80CB
100	-	F-ACQ100CB

※CBにはピン付け。

材質

内径／金具	LB	CB
12,15	△	●
20,25	△	●
32～100	△	■

●：アルミニウム合金、■：鋳鋼、△：SPCC

規格表

【LB】

型番	内径／記号	C※				M	N	X	LD	LH	LT	LX	LY	LZ
	内径／記号	標準形			附磁
	ストローク	≦50	55	≧60	附磁
F-ACQ12LB	12	17	-	-	28	15.5	4.5	8	4.5	17	2	34	29.5	44
F-ACQ16LB	16	18.5	18.5	-	30.5	20	4.5	8	4.5	19	2	38	33.5	48
F-ACQ20LB	20	19.5	-	29.5	31.5	25.5	6.5	9.2	6.5	24	3	48	42	62
F-ACQ40LB	40	29.5	-	39.5	39.5	40	6.5	11.2	6.5	13	3	64	20	78

【CB】

型番	内径／記号	A※			C			A	C	E	M	N	CD	CU	CW	CX	CZ
	内径／記号	標準形			標準形			磁石付
	ストローク	≦50	55	≧60	≦50	55	≧60	磁石付
F-ACQ12CB	12	20.5	-	-	17	-	-	31.5	28	25	15.5	4.5	5	20	14	5.3	9.8
F-ACQ16CB	16	22	22	-	18.5	18.5	-	34	30.5	29	20	4.5	5	21	15	6.8	11.8
F-ACQ20CB	20	24	-	34	19.5	-	29.5	36	31.5	36	25.5	6.5	8	27	18	8.3	15.8
F-ACQ25CB	25	27.5	-	37.5	22.5	-	32.5	37.5	32.5	40	28	6.5	10	30	20	10.3	19.8
F-ACQ32CB	32	30	-	40	23	-	33	40	33	45.5	34	6.5	10	30	20	18.3	35.8
F-ACQ40CB	40	36.5	-	46.5	29.5	-	39.5	46.5	39.5	53.5	40	6.5	10	32	22	18.3	35.8
F-ACQ50CB	50	38.5	-	48.5	30.5	-	40.5	48.5	40.5	64.5	50	8.5	14	42	28	22.3	43.8
F-ACQ63CB	63	44	-	54	36	-	46	54	46	77.5	60	10.5	14	44	30	22.3	43.8
F-ACQ80CB	80	53.5	-	63.5	43.5	-	53.5	63.5	53.5	98.5	77	12.5	18	56	38	28.3	55.8
F-ACQ100CB	100	65	-	75	53	-	63	75	63	117.5	94	12.5	22	67	45	32.3	63.8

※上記のA/C値はACQシリーズの値で、他のC値は相対的な内容をご参照ください。

型番リスト

表示件数

型番

種類

支持形式

適用シリンダ内径

(mm)

最小発注数量

クレビス	二山クレビス形(ピン付)	12	1個
フート	フート形	12	1個
クレビス	二山クレビス形(ピン付)	16	1個
フート	フート形	16	1個
クレビス	二山クレビス形(ピン付)	20	1個
フート	フート形	20	1個
クレビス	二山クレビス形(ピン付)	25	1個
クレビス	二山クレビス形(ピン付)	32	1個
クレビス	二山クレビス形(ピン付)	40	1個
フート	フート形	40	1個
クレビス	二山クレビス形(ピン付)	50	1個
クレビス	二山クレビス形(ピン付)	63	1個
クレビス	二山クレビス形(ピン付)	80	1個
クレビス	二山クレビス形(ピン付)	100	1個

通常単価(税別) (税込単価)	通常出荷日

559円 ( 615円 )	在庫品1日目当日出荷可能
224円 ( 246円 )	4日目
550円 ( 605円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能
231円 ( 254円 )	4日目
727円 ( 800円 )	在庫品1日目当日出荷可能
717円 ( 789円 )	在庫品1日目当日出荷可能
826円 ( 909円 )	在庫品1日目当日出荷可能
371円 ( 408円 )	4日目
911円 ( 1,002円 )	在庫品1日目当日出荷可能
1,141円 ( 1,255円 )	在庫品1日目当日出荷可能
1,408円 ( 1,549円 )	在庫品1日目当日出荷可能
1,828円 ( 2,011円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・JIS標準、ロングストローク型。
・薄型で省スペース。
・便利なセンサースイッチの取付。
・多様な取付支持金具

カタログ

商品TOP

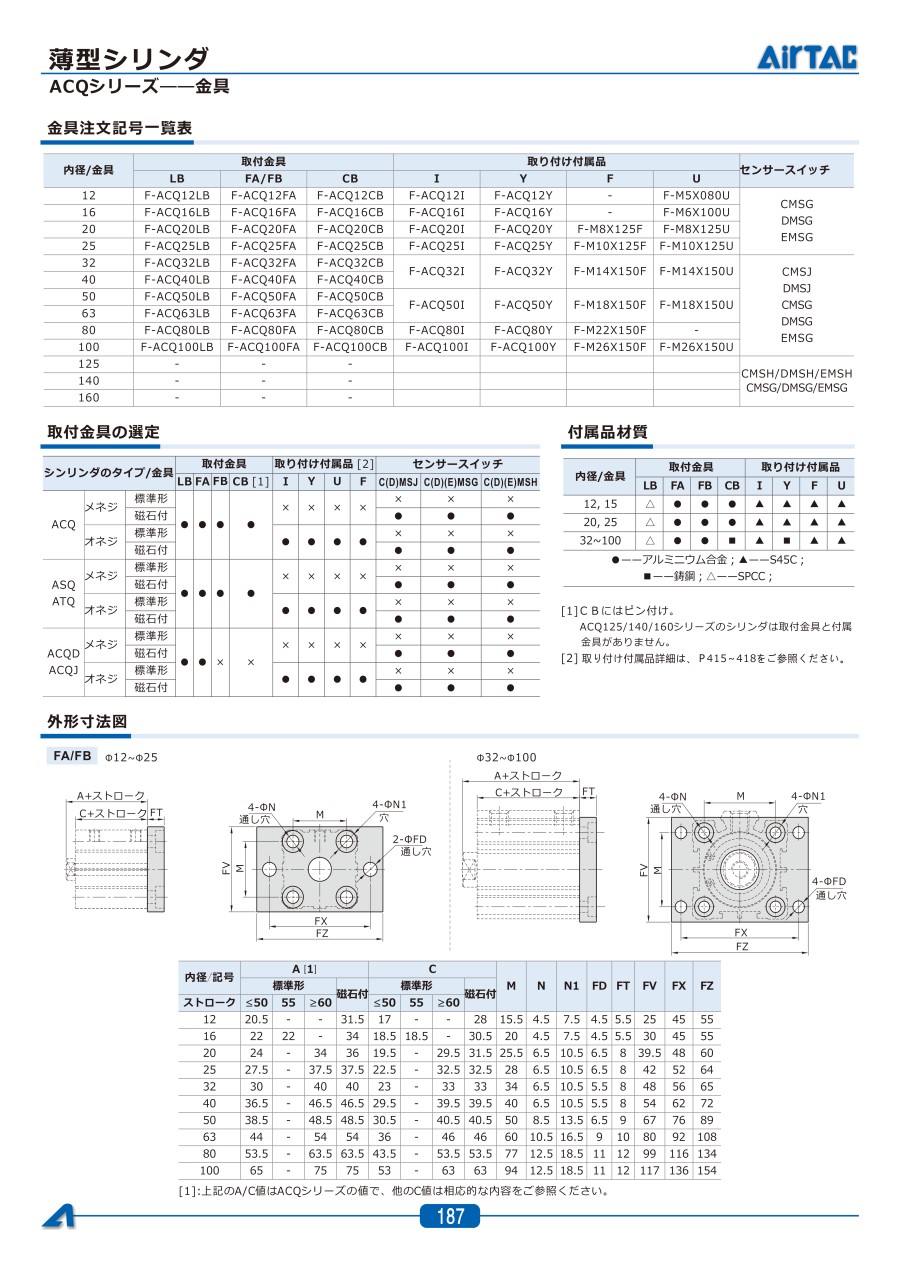

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
