センサースイッチ DS1-Mシリーズ
- 通常単価(税別)
- 1,400円
- 税込単価
- 1,540円
DS1-M、DS1-MNシリーズセンサースイッチには取付金具が要らなく、ダイレ...
詳細情報を確認する- センサースイッチ型番
- 無接点トランジスタ
- 適用シリーズ
- PB/MF
- インジケータランプ
- 赤LED
- 本体材質
- ステンレスシリンダ本体
- 最大切り替え周波数
- 1000Hz
- 保護等級
- IP67(NEMA6)
ご注意
- 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。
閲覧中の商品と併せてご検討ください
－閉じる
DS1-MN-020-S06の仕様・寸法情報
種類
本体
出力動作
N.O.(ノーマルオープン)
出力形式
NPN方式
センサ種類
無接点
配線方式
3線式
センサースイッチ型番
無接点トランジスタ
適用シリーズ
PB/MF
負荷電圧範囲
5～30V DC
最大負荷電流(mA)
200
配線方式
-
3線式出力方式
-
インジケータランプ
赤LED
シリンダ内径(mm)
6
コネクタタイプ
なし
線長
2m
本体材質
ステンレスシリンダ本体
最大接点容量(W)
Max.6
漏れ電流
0.01mA Max.
最大切り替え周波数
1000Hz
保護等級
IP67(NEMA6)
商品情報

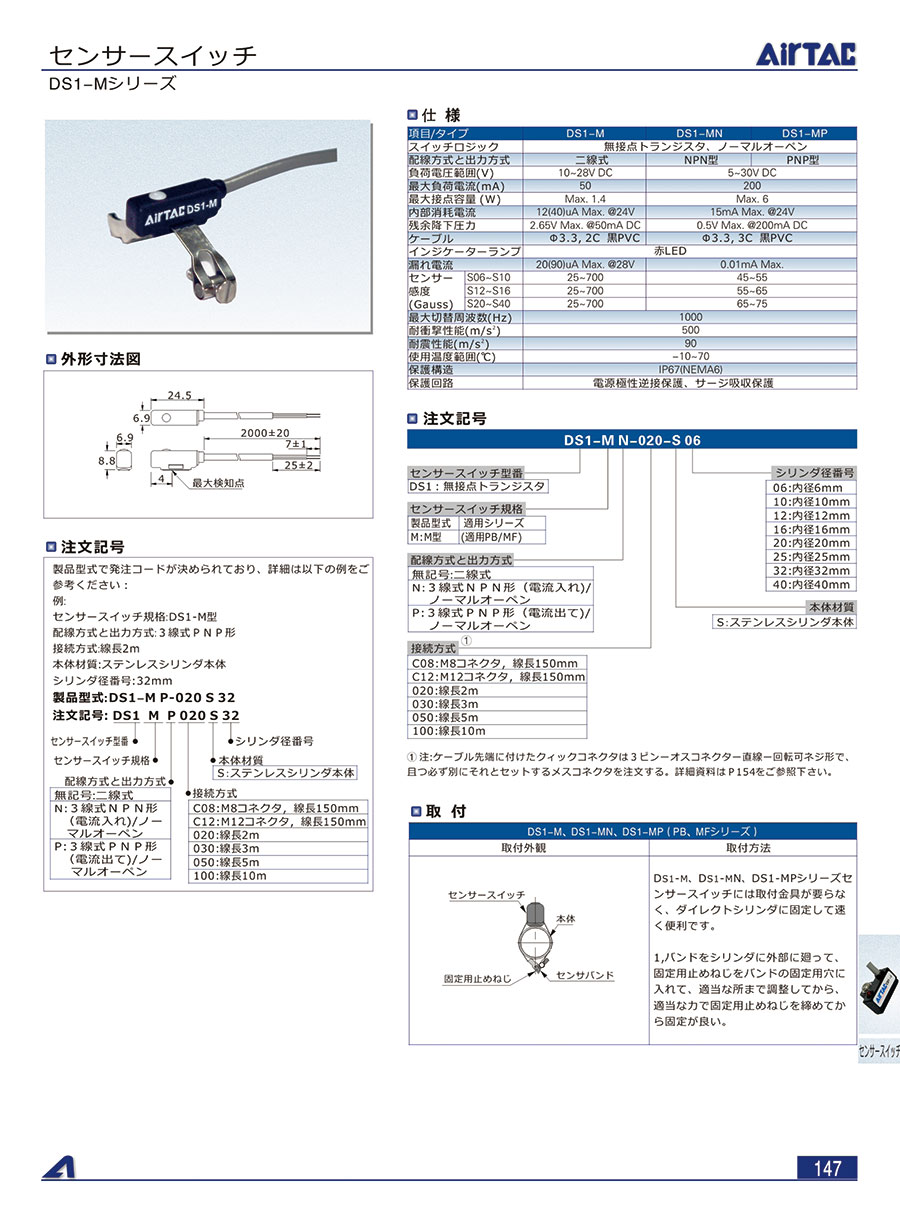

外形図
製品仕様
| 項目/タイプ | DS1-M | DS1-MN | |
|---|---|---|---|
| スイッチロジック | 無接点トランジスタ、ノーマルオーペン | ||
| 配線方式と出力方式 | 二線式 | NPN型 | |
| 負荷電圧範囲（V） | 10～28V DC | 5～30V DC | |
| 最大負荷電流（mA） | 50 | 200 | |
| 最大接点容量（W） | Max. 1.4 | Max. 6 | |
| 内部消耗電流 | 12（40）uA Max. @24V | 15mA Max. @24V | |
| 残余降下圧力 | 2.65V Max.@50mA DC | 0.5V Max.@200mA DC | |
| ケーブル | φ3.3, 2C、黒PVC | φ3.3, 3C、黒PVC | |
| インジケーターランプ | 赤LED | ||
| 漏れ電流 | 20（90）uA Max. @28V | 0.01mA Max. | |
| センサー感度（Gauss） | S06～S10 | 25～700 | 45～55 |
| S12～S16 | 25～700 | 55～65 | |
| S20～S40 | 25～700 | 65～75 | |
| 最大切替周波数（Hz） | 1,000 | ||
| 耐衝撃性能（m/s2） | 500 | ||
| 耐震性能（m/s2） | 90 | ||
| 使用温度範囲（℃） | -10～70 | ||
| 保護構造 | IP67（NEMA6） | ||
| 保護回路 | 電源極性逆接保護、サージ吸収保護 | ||
使用例
取付外観
〈取付方法〉
DS1-M、DS1-MNシリーズセンサースイッチには取付金具が要らなく、ダイレクトシリンダに固定して速く便利です。
※バンドをシリンダに外部に廻って、固定用止めねじをバンドの固定用穴に入れて、適当な所まで調整してから、適当な力で固定用止めねじを締めてから固定が良い。
DS1-M、DS1-MNシリーズセンサースイッチには取付金具が要らなく、ダイレクトシリンダに固定して速く便利です。
※バンドをシリンダに外部に廻って、固定用止めねじをバンドの固定用穴に入れて、適当な所まで調整してから、適当な力で固定用止めねじを締めてから固定が良い。
詳細情報
基本情報
DS1-M、DS1-MNシリーズセンサースイッチには取付金具が要らなく、ダイレクトシリンダに固定して速く便利です。
ご注意
- 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。センサースイッチ DS1-Mシリーズの型番DS1-MN-020-S06のページです。
型番DS1-MN-020-S06に関する仕様情報を記載しております。
