メカニカル部品技術窓口
センサースイッチ DMSGシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 889円～1,502円
- 税込単価
- 978円～1,652円
【特長】・DMSG、DS1-GPシリーズセンサースイッチには取付金具が要らなく...
詳細情報を確認する- センサースイッチ型番
- 無接点トランジスタ
- 適用シリーズ
- MD(MK)/TR/TCL(M)/ACQ/STW/QCK/HFZ10～40/HFY10～32
- インジケータランプ
- 赤LED
- 最大切り替え周波数
- 1000Hz
ご注意
- 後継品に関しては商品情報をご参照下さい。
- 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。
未確定：候補が20型番あります。
商品情報

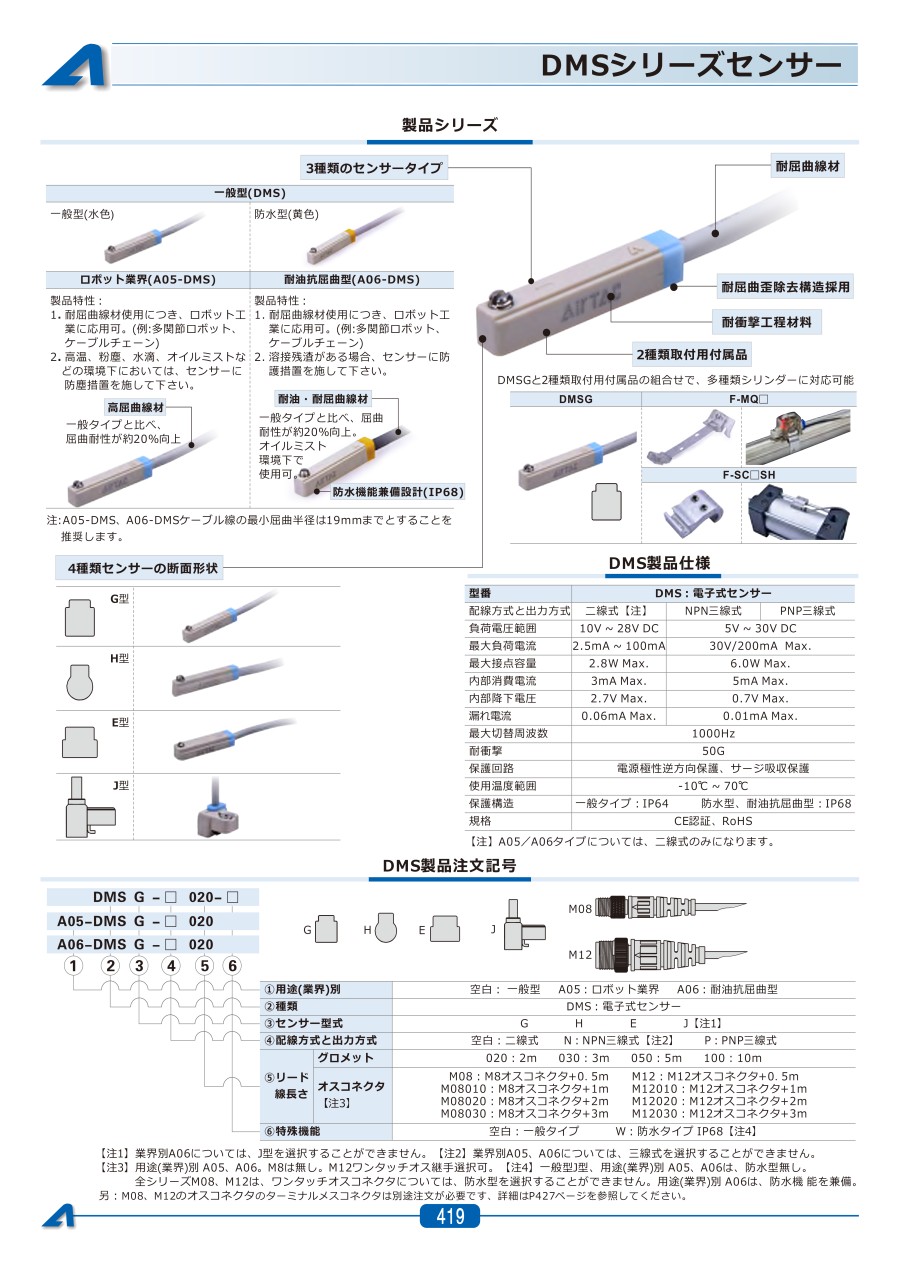

外形図
製品仕様
DMS：電子式（グレー）
DMS：電子式防水タイプ（イエロー）
断面形状：G型
製品仕様
| 型番 | DMS:電子式センサー | ||
|---|---|---|---|
| 配線方式と出力方式 | 二線式 | NPN三線式 | PNP三線式 |
| 負荷電圧範囲 | 10V～28V DC | 5V～30V DC | |
| 最大負荷電流 | 2.5mA～100mA | 30V/200mA Max. | |
| 最大接点容量 | 2.8W Max. | 6.0W Max. | |
| 内部消費電流 | 3mA Max. | 5mA Max. | |
| 内部降下電圧 | 2.7V Max. | 0.7V Max. | |
| 漏れ電流 | 0.05mA Max. | 0.01mA Max. | |
| 最大切替周波数 | 1,000Hz | ||
| 耐衝撃 | 50G | ||
| 保護回路 | 電源極性逆方向保護、サージ吸収保護 | ||
| 使用温度範囲 | -10℃～+70℃ | ||
| 保護構造 | 一般タイプ：IP64、防水タイプ：IP68 | ||
| 規格 | CE認証、RoHS | ||
適応シリンダー
型番記号例
注意・禁止事項
下記商品は3月末日をもちまして廃番となり、メーカー在庫終了次第、商品廃止となります。
詳細はメーカ案内（後継品仕様説明）をご参照ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
889円 ( 978円 ) | 在庫品1日目当日出荷可能 |
1,075円 ( 1,183円 ) | 4日目 |
997円 ( 1,097円 ) | 在庫品1日目当日出荷可能 |
1,234円 ( 1,357円 ) | 4日目 |
1,118円 ( 1,230円 ) | 在庫品1日目当日出荷可能 |
1,127円 ( 1,240円 ) | 9日目 |
1,501円 ( 1,651円 ) | 9日目 |
1,137円 ( 1,251円 ) | 在庫品1日目当日出荷可能 |
1,404円 ( 1,544円 ) | 9日目 |
1,211円 ( 1,332円 ) | 9日目 |
1,173円 ( 1,290円 ) | 12日目 |
1,428円 ( 1,571円 ) | 9日目 |
1,085円 ( 1,194円 ) | 9日目 |
1,149円 ( 1,264円 ) | 9日目 |
1,121円 ( 1,233円 ) | 9日目 |
1,127円 ( 1,240円 ) | 9日目 |
1,502円 ( 1,652円 ) | 9日目 |
1,404円 ( 1,544円 ) | 3日目 |
1,216円 ( 1,338円 ) | 9日目 |
1,426円 ( 1,569円 ) | 4日目 |
詳細情報
基本情報
【特長】
・DMSG、DS1-GPシリーズセンサースイッチには取付金具が要らなく、ダイレクトにシリンダに固定して速く便利です。
ご注意
- 後継品に関しては商品情報をご参照下さい。
- 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。
