AirTAC（エアタック）

センサースイッチ CMSGシリーズ

センサースイッチ CMSGシリーズ
通常単価(税別)
736円～1,431円
税込単価
810円～1,574円

CMSGシリーズセンサースイッチには取付金具が要らなく、ダイレクトにシリンダへ...

詳細情報を確認する
  • センサースイッチ型番
    有接点リードスイッチ形
  • 適用シリーズ
    MD/TR/TCL(M)/ACQ/STW/QCK/HFZ10～40/HFY10～32
  • 負荷電圧範囲
    5～240V AC/DC
  • 最大負荷電流 (mA)
    100
  • 出力方式
    常時開
  • 最大接点容量 (W)
    Max.10
  • 漏れ電流
    なし
  • 最大切り替え周波数
    200Hz

ご注意

  • 高温タイプ（-H）はLED非点灯です。
  • 後継品に関しては商品情報をご参照下さい。
  • 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
    直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。
未確定：候補が5型番あります。
数量：

商品情報

外形図

センサースイッチ CMSGシリーズ 外形図

注： （ ）中の数字はCMSGタイプのサイズです。

製品仕様

CMS

型番CMS：磁気式センサー
配線方式と出力方式二線式一般タイプ二線式高温タイプ
負荷電圧範囲5V～240V AC/DC
最大負荷電流100mA
最大接点容量10W Max.
内部消費電流なし
内部降下電圧2.5V Max. @100mA DCなし
漏れ電流なし
最大切替周波数200Hz
耐衝撃50G
保護回路なし
使用温度範囲-10℃～+70℃-10℃～+125℃
保護構造IP64
規格CE認証、RoHS

Type情報

センサースイッチ CMSGシリーズ センサー断面形状：G型

G型


適応シリンダー


型番記号例


注意・禁止事項

下記商品は3月末日をもちまして廃番となり、メーカー在庫終了次第、商品廃止となります。

詳細はメーカ案内（後継品仕様説明）をご参照ください。

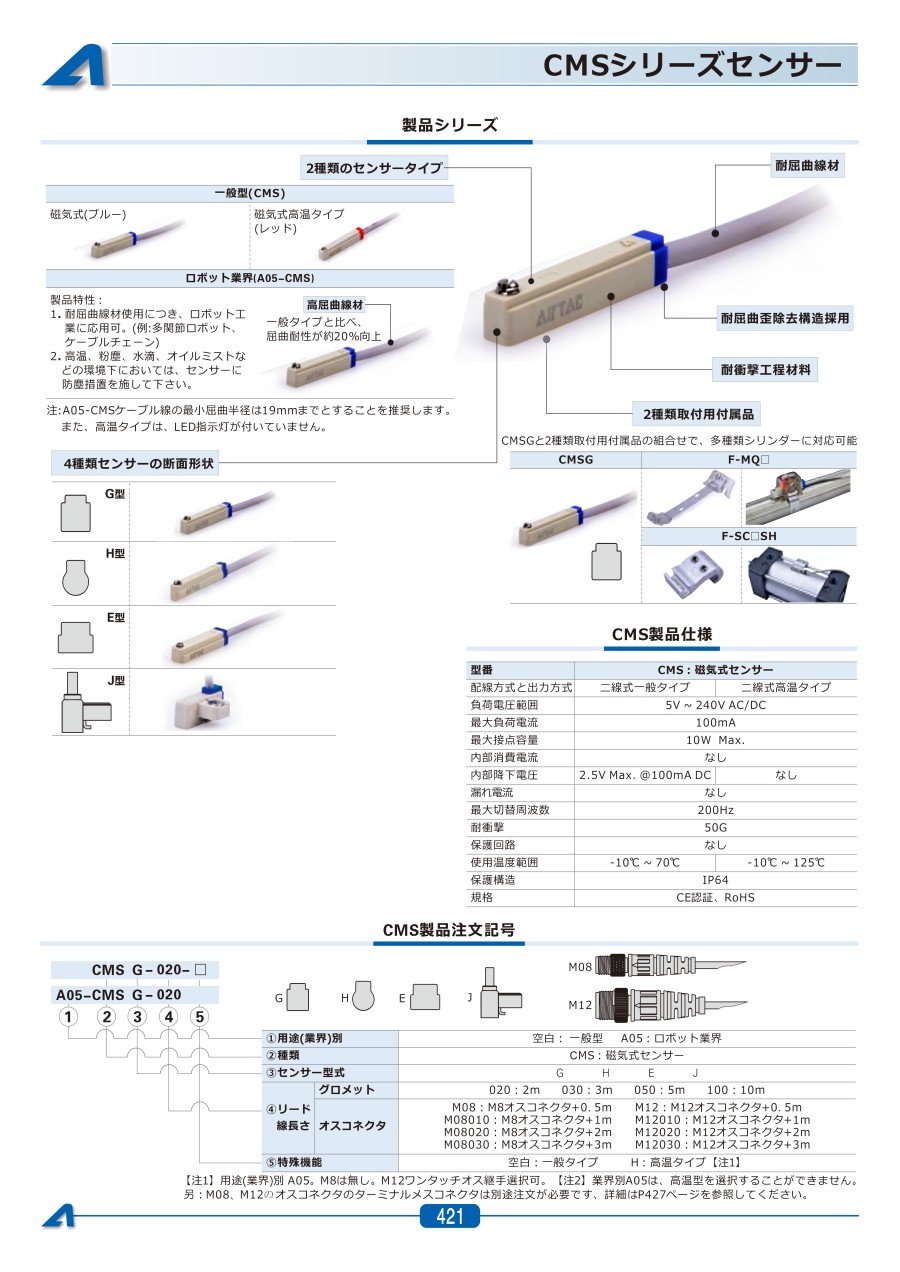

　センサースイッチ CS1-G、CMSGシリーズ:関連画像メーカ案内（後継品仕様説明）

センサースイッチ CS1-G、CMSGシリーズ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    CMSG-020-H
    CMSG-030
    CMSG-030-H
    CMSG-050-H
    CMSG-C12

    種類

    出力形式

    センサ種類

    配線方式

    配線方式

    インジケータランプ

    コネクタタイプ

    線長

    商品タイプ

    保護等級

    		最小発注数量
    本体
    なし
    有接点
    2線式
    -
    なし
    なし
    2m
    高温タイプ
    IP64
    1個
    本体
    なし
    有接点
    2線式
    -
    赤LED
    なし
    3m
    一般タイプ
    IP64
    1個
    本体
    なし
    有接点
    2線式
    -
    なし
    なし
    3m
    高温タイプ
    IP64
    1個
    本体
    なし
    有接点
    2線式
    -
    赤LED
    なし
    5m
    高温タイプ
    IP64
    1個
    本体
    なし
    有接点
    2線式
    -
    赤LED
    M12コネクタ
    150mm
    一般タイプ
    IP64
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,217円
    ( 1,339円 )
    9日目
    736円
    ( 810円 )
    在庫品1日目当日出荷可能
    1,431円
    ( 1,574円 )
    在庫品1日目当日出荷可能
    1,405円
    ( 1,546円 )
    9日目
    1,309円
    ( 1,440円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    CMSGシリーズセンサースイッチには取付金具が要らなく、ダイレクトにシリンダへ固定して速く便利です。

    ご注意

    • 高温タイプ（-H）はLED非点灯です。
    • 後継品に関しては商品情報をご参照下さい。
    • 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
      直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
