エアハンド（平行開閉形） HFZシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 10,235円～29,187円特別価格
- 税込単価
- 11,259円～32,106円特別価格
LRMリニアガイドを採用した平行開閉形エアハンド。【特長】・一体化設計のリニア...
詳細情報を確認する- 種類
- 本体
- 本体形状
- 角形
- 環境・用途
- 標準
- 付加機能
- リニアガイド付 / 高精度
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- HFZ10のみ仕様変更によりセンサ溝形状が角型→丸型となっております。適用センサもそれに伴いCMSHシリーズと変わりますのでご注意ください。
未確定：候補が27型番あります。
商品情報

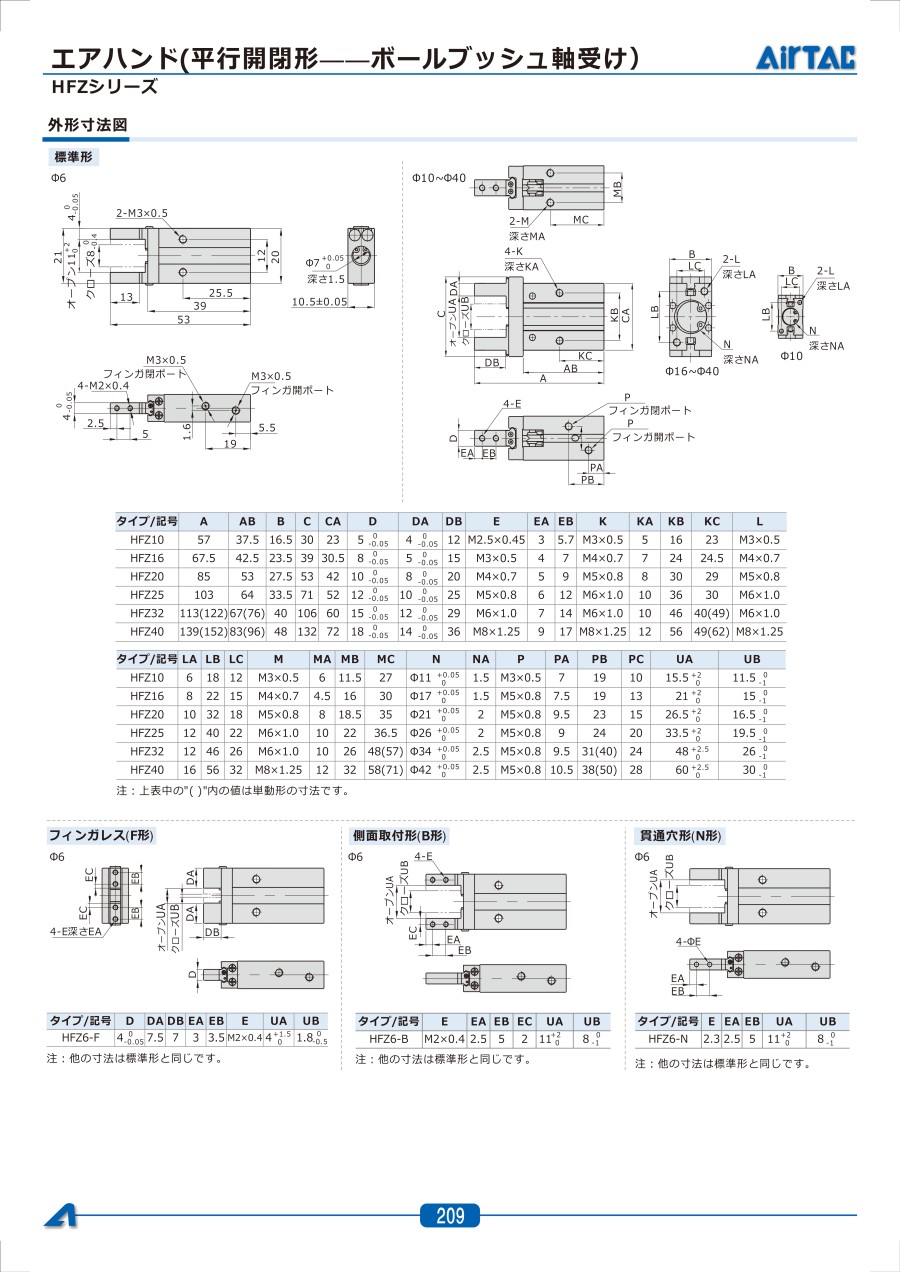

外形図
HFZ
φ6
φ10～φ40
HFK
φ16～φ40
φ10
製品仕様
製品仕様
エアハンド （平行開閉形） HFZシリーズ イメージ
| シリンダ内径（mm） | 6 | 10 | 16 | 20 | 25 | 32 | 40 | ||
|---|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形、単動形 | ||||||||
| 使用流体 | 空気（40μm以上のフイル夕にて濾過した空気をご使用ください） | ||||||||
| 使用圧力範囲 | 複動 | φ6、φ10 | 0.2～0.7MPa（28～100psi）（2.0～7.0bar） | ||||||
| その他 | 0.1～0.7MPa（15～100psi）（1.0～7.0bar） | ||||||||
| 単動 | φ6、φ10 | 0.35～0.7MPa（50～100psi）（3.5～7.0bar） | |||||||
| その他 | 0.25～0.7MPa（36～100psi）（2.5～7.0bar） | ||||||||
| 周囲及び使用流体温度 | -20～70℃ | ||||||||
| 給油 | 不要 | ||||||||
| 繰り返し精度mm | ±0.01 | ±0.02 | |||||||
| 最高使用頻度 | 180（c.p.m） | 60（c.p.m） | |||||||
| センサースイッチ配置（1） | DS1-H | CS1-G CS1-G | CS1-G、DS1-G、DS1-H | ||||||
| 配管接続口径 | M3×0.5 | M5×0.8 | |||||||
HFZ_内部構造及び材質
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | 主軸Oリング | NBR | 11 | ピストン | アルミ合金／ステンレス鋼 |
| 2 | Oリング | NBR | 12 | 磁石プレート | ステンレス鋼 |
| 3 | ラバークッション | TPU | 13 | 六角穴ねじ | 中炭素銅 |
| 4 | 磁石 | 焼結物 | 14 | ピストンロッド | アルミ合金／ステンレス鋼 |
| 5 | 磁石シール | NBR | 15 | ピン | ステンレス鋼 |
| 6 | ピストンOリング | NBR | 16 | ピン | ステンレス鋼 |
| 7 | 本体 | アルミ合金 | 17 | クランク軸 | ステンレス鋼 |
| 8 | Oリング | NBR | 18 | ピン | ステンレス鋼 |
| 9 | C形止め輪 | 炭素鋼 | 19 | 六角穴ねじ | 中炭素鋼 |
| 10 | エンドカバー | アルミ合金 | 20 | ハンドとガイドの組合せ | ステンレス鋼 |
HFK_内部構造及び材質
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | ピン | ステンレス鋼 | 12 | ピン | ステンレス鋼 |
| 2 | ピン | ステンレス鋼 | 13 | Oリング | NBR |
| 3 | クランク軸 | ステンレス鋼 | 14 | Oリング | NBR |
| 4 | ピストンロッド | アルミ合金／ステンレス銅 | 15 | 磁石 | 焼結物 |
| 5 | 本体 | アルミ合金 | 16 | C形止め輪 | 炭素鋼 |
| 6 | ピストン | アルミ合金／ステンレス鋼 | 17 | ラバークッション | TPU |
| 7 | エンドカバー | アルミ合金 | 18 | 磁石シール | NBR |
| 8 | 磁石プレート | ステンレス鋼 | 19 | 主軸Oリング | NBR |
| 9 | 軸受鋼 | ステンレス銅 | 20 | ピストンOリング | NBR |
| 10 | 六角穴ねじ | 中炭素鋼 | 21 | ハンドとガイドの組合せ | ステンレス鋼 |
| 11 | 六角穴ねじ | 中炭素鋼 | 22 | リバーシブル | ステンレス鋼 |
Type情報
フィンガ形状
循環式リニアガイド 標準形（φ6～φ40）／クロスローラーガイド 標準形
規格表
HFZ
| タイプ／ 記号 | A | AB | B | C | CA | D | DA | DB | E | EA | EB | K | KA | KB | KC | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HFZ10 | 57 | 37.5 | 16.5 | 30 | 23 | 5（-0.05～0） | 4 （-0.05～0） | 12 | M2.5×0.45 | 3 | 5.7 | M3×0.5 | 5 | 16 | 23 | M3×0.5 |
| HFZ16 | 67.5 | 42.5 | 23.5 | 39 | 30.5 | 8（-0.05～0） | 5 （-0.05～0） | 15 | M3×0.5 | 4 | 7 | M4×0.7 | 7 | 24 | 24.5 | M4×0.7 |
| HFZ20 | 85 | 53 | 27.5 | 53 | 42 | 10（-0.05～0） | 8 （-0.05～0） | 20 | M4×0.7 | 5 | 9 | M5×0.8 | 8 | 30 | 29 | M5×0.8 |
| HFZ25 | 103 | 64 | 33.5 | 71 | 52 | 12（-0.05～0） | 10 （-0.05～0） | 25 | M5×0.8 | 6 | 12 | M6×1.0 | 10 | 36 | 30 | M6×1.0 |
| HFZ32 | 113（122） | 67 （76） | 40 | 106 | 60 | 15（-0.05～0） | 12 （-0.05～0） | 29 | M6×1.0 | 7 | 14 | M6×1.0 | 10 | 46 | 40 （49） | M6×1.0 |
| HFZ40 | 139（152） | 83 （96） | 48 | 132 | 72 | 18（-0.05～0） | 14 （-0.05～0） | 36 | M8×1.25 | 9 | 17 | M8×1.25 | 12 | 56 | 49 （62） | M8×1.25 |
| タイプ／ 記号 | LA | LB | LC | M | MA | MB | MC | N | NA | P | PA | PB | PC | UA | UB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HFZ10 | 6 | 18 | 12 | M3×0.5 | 6 | 11.5 | 27 | φ11 （0～+0.05） | 1.5 | M3×0.5 | 7 | 19 | 10 | 15.5 （0～+2） | 11.5 （-1～0） |
| HFZ16 | 8 | 22 | 15 | M4×0.7 | 4.5 | 16 | 30 | φ17 （0～+0.05） | 1.5 | M5×0.8 | 7.5 | 19 | 13 | 21 （0～+2） | 15 （-1～0） |
| HFZ20 | 10 | 32 | 18 | M5×0.8 | 8 | 18.5 | 35 | φ21 （0～+0.05） | 2 | M5×0.8 | 9.5 | 23 | 15 | 26.5 （0～+2） | 16.5 （-1～0） |
| HFZ25 | 12 | 40 | 22 | M6×1.0 | 10 | 22 | 36.5 | φ26 （0～+0.05） | 2 | M5×0.8 | 9 | 24 | 20 | 33.5 （0～+2） | 19.5 （-1～0） |
| HFZ32 | 12 | 46 | 26 | M6×1.0 | 10 | 26 | 48（57） | φ34 （0～+0.05） | 2.5 | M5×0.8 | 9.5 | 31 （40） | 24 | 48 （0～+2.5） | 26 （-1～0） |
| HFZ40 | 16 | 56 | 32 | M8×1.25 | 12 | 32 | 58（71） | φ42 （0～+0.05） | 2.5 | M5×0.8 | 10.5 | 38 （50） | 28 | 60 （0～+2.5） | 30 （-1～0） |
注：上表中の＂ （） ＂内の値は単動形の寸法です。
HFK
| タイプ／記号 | A | AB | B | C | CA | D | DA | DB | E | EA | EB | K | KA | KB | KC | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HFK10 | 57 | 37.5 | 16.5 | 30 | 23 | 5 （-0.05～0） | 4 （-0.05～0） | 12 | M2.5×0.45 | 3 | 5.7 | M3×0.5 | 5 | 16 | 23 | M3×0.5 |
| HFK16 | 67.5 | 42.5 | 23.5 | 39 | 30.5 | 8 （-0.05～0） | 5 （-0.05～0） | 15 | M3×0.5 | 4 | 7 | M4×0.7 | 7 | 24 | 24.5 | M4×0.7 |
| HFK20 | 85 | 53 | 27.5 | 53 | 42 | 10 （-0.05～0） | 8 （-0.05～0） | 20 | M4×0.7 | 5 | 9 | M5×0.8 | 8 | 30 | 29 | M5×0.8 |
| HFK25 | 103 | 64 | 33.5 | 71 | 52 | 12 （-0.05～0） | 10 （-0.05～0） | 25 | M5×0.8 | 6 | 12 | M6×1.0 | 10 | 36 | 30 | M6×1.0 |
| HFK32 | 113（122） | 67（76） | 40 | 106 | 60 | 15 （-0.05～0） | 12 （-0.05～0） | 29 | M6×1.0 | 7 | 14 | M6×1.0 | 10 | 46 | 40（49） | M6×1.0 |
| HFK40 | 139（152） | 83（96） | 48 | 132 | 72 | 18 （-0.05～0） | 14 （-0.05～0） | 36 | M8×1.25 | 9 | 17 | M8×1.25 | 12 | 56 | 49（62） | M8×1.25 |
| タイプ／記号 | LA | LB | LC | M | MA | MB | MC | N | NA | P | PA | PB | PC | UA | UB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HFK10 | 6 | 18 | 12 | M3×0.5 | 6 | 11.5 | 27 | φ11 （0～+0.05） | 1.5 | M3×0.5 | 7 | 19 | 10 | 15.5 （0～+2） | 11.5 （-1～0） |
| HFK16 | 8 | 22 | 15 | M4×0.7 | 4.5 | 16 | 30 | φ17 （0～+0.05） | 1.5 | M5×0.8 | 7.5 | 19 | 13 | 21 （0～+2） | 15 （-1～0） |
| HFK20 | 10 | 32 | 18 | M5×0.8 | 8 | 18.5 | 35 | φ21 （0～+0.05） | 2 | M5×0.8 | 9.5 | 23 | 15 | 26.5 （0～+2） | 16.5 （-1～0） |
| HFK25 | 12 | 40 | 22 | M6×1.0 | 10 | 22 | 36.5 | φ26 （0～+0.05） | 2 | M5×0.8 | 9 | 24 | 20 | 33.5 （0～+2） | 19.5 （-1～0） |
| HFK32 | 12 | 46 | 26 | M6×1.0 | 10 | 26 | 48（57） | φ34 （0～+0.05） | 2.5 | M5×08 | 9.5 | 31（40） | 24 | 48 （0～+2.5） | 26 （-1～0） |
| HFK40 | 16 | 56 | 32 | M8×1.25 | 12 | 32 | 58（71） | φ42 （0～+0.05） | 2.5 | M5×0.8 | 10.5 | 38（50） | 28 | 60 （0～+2.5） | 30 （-1～0） |
注：上表中の＂ （） ＂内の値は単動形の寸法です。
使用例
取付と使用
- 1. 万ー空気圧回路の圧力が低下した場合、把持力が減ったことによりワークが落下します。人体の傷害或は設備の破損を防止するために、落下防止装置を設置してください。
- 2. 過大な加速度や衝撃が作用する場合には、エアハンドを使わないでください。
- 3. 単動形はスプリングカで把持しますので、ご使用の際は、ご相談ください。
- 4. エアハンドを取り付け、固定する場合、エアハンドを落下させたり、ぶつけたりして傷を付けないようにお願いします。
- 5. フィンガ金具を固定する場合に、必ずフィンガを曲げないよう固定してください。
- 6. フィンガは幾つか取り付け方法があり、下記の最大締め付けトルク範囲以内に締めつ付けてください。締め付けすぎると作動不良の原因となり、締め付けトルク不足の場合は、位置のずれや落下の原因となります。
- 7. フィンガ金具の取り付け方法：フィンガ金具取り付けは、フィンガがゆるまないようにスパナなどでネジを締めてください。本体を挟んでネジを締めると部品の破損となりので、絶対しないでください。
- 8. 外部からの力はフィンガに掛っていないことを確認します。横方向負荷がフィンガに掛かることにより、衝撃性負荷が発生しフィンガの揺動及び破損を及ぼします。隙間を作って、エアハンドのストロークエンドにワークと金具がぶつからないようにお願いします。
8.1. フィンガ全開位置のストロークエンド
8.2. フィンガの開閉ストローク
8.3. 逆転動作状態隙間がある隙間がないワークを把持点が逆方向に廻る時ワークが周りの物と干渉し衝撃負荷が発生するおそれがありす。
- 9. ワークの差し込み動作をする場合に、中心線の同軸からフィンガがずれた際、正常に動作しません。テストをする時は、必ず手動動作及び使用圧力を降下させ、安全かつ衝撃などがないことを確認します。
- 10. フィンガの開閉速度が必要以上に速くならないように調整してください。
- 11. エアーハンドの隙間や動作範囲には身体の一部が入らないようにしてください、且つ他の物を置かないでください。
- 12. エアハンドを取り外す場合に、ワークをが無いことを確認してから、圧縮空気を排気して、外してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,420円 ( 12,562円 ) | 12日目 |
10,343円 ( 11,377円 ) | 12日目 |
13,176円 ( 14,494円 ) | 在庫品1日目当日出荷可能 |
14,373円 ( 15,810円 ) | 12日目 |
21,800円 ( 23,980円 ) | 12日目 |
22,815円 ( 25,097円 ) | 12日目 |
12,828円11,545円 ( 12,700円 ) | 12日目 |
10,497円9,447円 ( 10,392円 ) | 12日目 |
11,881円 ( 13,069円 ) | 12日目 |
12,167円 ( 13,384円 ) | 12日目 |
14,603円13,142円 ( 14,456円 ) | 12日目 |
23,018円20,716円 ( 22,788円 ) | 12日目 |
29,187円26,268円 ( 28,895円 ) | 12日目 |
13,644円 ( 15,008円 ) | 12日目 |
11,021円 ( 12,123円 ) | 12日目 |
11,659円 ( 12,825円 ) | 12日目 |
11,893円 ( 13,082円 ) | 12日目 |
14,603円13,142円 ( 14,456円 ) | 12日目 |
25,472円22,924円 ( 25,216円 ) | 12日目 |
29,187円26,268円 ( 28,895円 ) | 12日目 |
10,235円 ( 11,259円 ) | 在庫品1日目当日出荷可能 |
10,235円 ( 11,259円 ) | 在庫品1日目当日出荷可能 |
10,687円 ( 11,756円 ) | 在庫品1日目当日出荷可能 |
11,504円 ( 12,654円 ) | 在庫品1日目当日出荷可能 |
14,249円 ( 15,674円 ) | 在庫品1日目当日出荷可能 |
20,156円 ( 22,172円 ) | 在庫品1日目当日出荷可能 |
23,536円 ( 25,890円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
LRMリニアガイドを採用した平行開閉形エアハンド。
【特長】
・一体化設計のリニアガイドを採用したので、高剛性、高精度。
・フィンガー部はステンレスを採用しているので、高耐久。
・フィンガーは4つの形状から選択可。
・複動形、単動形から選択可。
・リニアガイドの底に位置決めピンが付き、ガイドと本体の位置偏差を防ぐことができます。
・本体に付いた固定穴を更に深くし、固定制度を高め、装着の安定性を高めます。
【用途】
・精度を伴う作業に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- HFZ10のみ仕様変更によりセンサ溝形状が角型→丸型となっております。適用センサもそれに伴いCMSHシリーズと変わりますのでご注意ください。
