メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
こちらの商品のアームの方向を変更することはできません。
変更した場合は動作保証外になりますのでご注意ください。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ32～φ63

φ20～φ25

φ12 φ16

製品仕様

ロータリクランプシリンダ QCKシリーズ［QCK-L］イメージ

シリンダ内径（mm）	12	16	20	32	50
作動方式	複動形
使用流体	空気（40μm以上のフイルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～1.0MPa（23～145psi）（1.5～10bar）
保証耐圧力	1.5MPa（215psi）（15bar）
周囲及び使用流体温度	-20～70℃
使用ピストン速度	50～200mm/s
回転角度	90°
繰り返し精度	±2°
回転方向	左回転、右回転
回転ストロークmm	7.5		9.5	15	19
クランプスロークmm	10 20	10 20 30		10 20 30 50
ストローク長さの許容さ	0～+1.0
クッション	ラバークッション
配管接続口径（1）	M5×0.8			1/8"	1/4"

（1）ポートねじはPT種類も選択可能。

内部構造及び材質

番号	品名	材質	番号	品名	材質
1	アーム	フリーカッティング	13	磁石座	黄銅（φ12 16）／アルミ合金（その他
2	六角穴付ねじ	中炭素鋼／低合金鋼	14	磁石ガスケット	NBR
3	スクレーパ	ステンレススチール（φ12 16はこの記号なし）	15	磁石	焼結物（φ12～25）／塑胶（その他）
4	Oリング	NBR	16	ピストンOリング	NBR
5	ピストンロッド	5Cr44O	17	ヘッドカバー	アルミ合金
6	ロッドカバー	アルミ合金	18	ラバークッション	TPU（φ12～25）／NB（Rその他）
7	C形止め輪	炭素鋼	19	ウェアリング	はこの記号なし（φ12～32）摩擦材（その他）
8	止めねじ	中炭素鋼／低合金鋼	19	ウェアリング	はこの記号なし（φ12～32）摩擦材（その他）
9	ピン	SCr44O	20	ピストン	黄銅（φ12、16）／アルミ合金（その他）
10	Oリング	NBR	21	六角ナット	炭素鋼
11	Oリング	NBR	22	ねじ	快削鋼
12	本体	アルミ合金	23	ラバークッション	PTFE（φ12～40）／POM（その他）

規格表

内径／記号	A	AB	AC	AD	B	BC	C	CA	CB	D
12	55	10.5	35.5	9	25	9	36.5	-	29	6
16	59	10.5	35.5	13	29	11	44.5	-	36	8
20	86	8	62	16	36	16	60	-	51	12
25	87	8	63	16	40	16	62	-	51	12
32	108	17.5	71.5	19	45	19	82	49.5	67	16
40	109	25	65	19	53	19	85.5	57	67	16
50	133	31	76.5	25.5	64	25.5	114	71	88	20
63	136	30.5	80	25.5	77	25.5	120.5	84	88	20

内径／記号	E	G	J	JA	JB	JC	K
12	M3×0.5	3.3	6	3.5	15.5	22	M4×0.7
16	M5×0.8	3.3	6	3.5	20	28	M4×0.7
20	M8×1.25	5	9	5.5	25.5	36	M6×1.0
25	M8×1.25	5	9	5.5	28	40	M6×1.0
32	M10×1.5	5	9	5.5	34	-	M6×1.0
40	M10×1.5	5	9	5.5	40	-	M6×1.0
50	M12×1.75	6.5	10.5	6.5	50	-	M8×1.25
63	M12×1.75	8.5	14	9	60	-	M10×1.5

内径／記号	KA	L	LA	LB	LC	M	MA	N	P	PA	PB
12	11	M4×0.7	7～13	20	4	11	3	10.8	M5×0.8	13.5	5.5
16	11	M4×0.7	7～13	25	5	14	3	13.8	M5×0.8	15	5.5
20	17	M6×1.0	9.5～20.5	35	7	18	3	17.8	M5×0.8	30	6
25	17	M6×1.0	9.5～20.5	35	7	23	6	22.5	M5×0.8	30	7
32	17	M8×1.25	13.5～25.5	45	10	30	7	29.5	1/8"	34.5	8.5
40	17	M8×1.25	13.5～25.5	45	10	30	3	29.5	1/8"	26.5	9
50	22	M10×1.5	14.5～30	65	10	37	3.5	36.5	1/4"	34	11.5
63	28.5	M10×1.5	14.5～30	65	10	48	3.5	47.5	1/4"	34.5	11.5

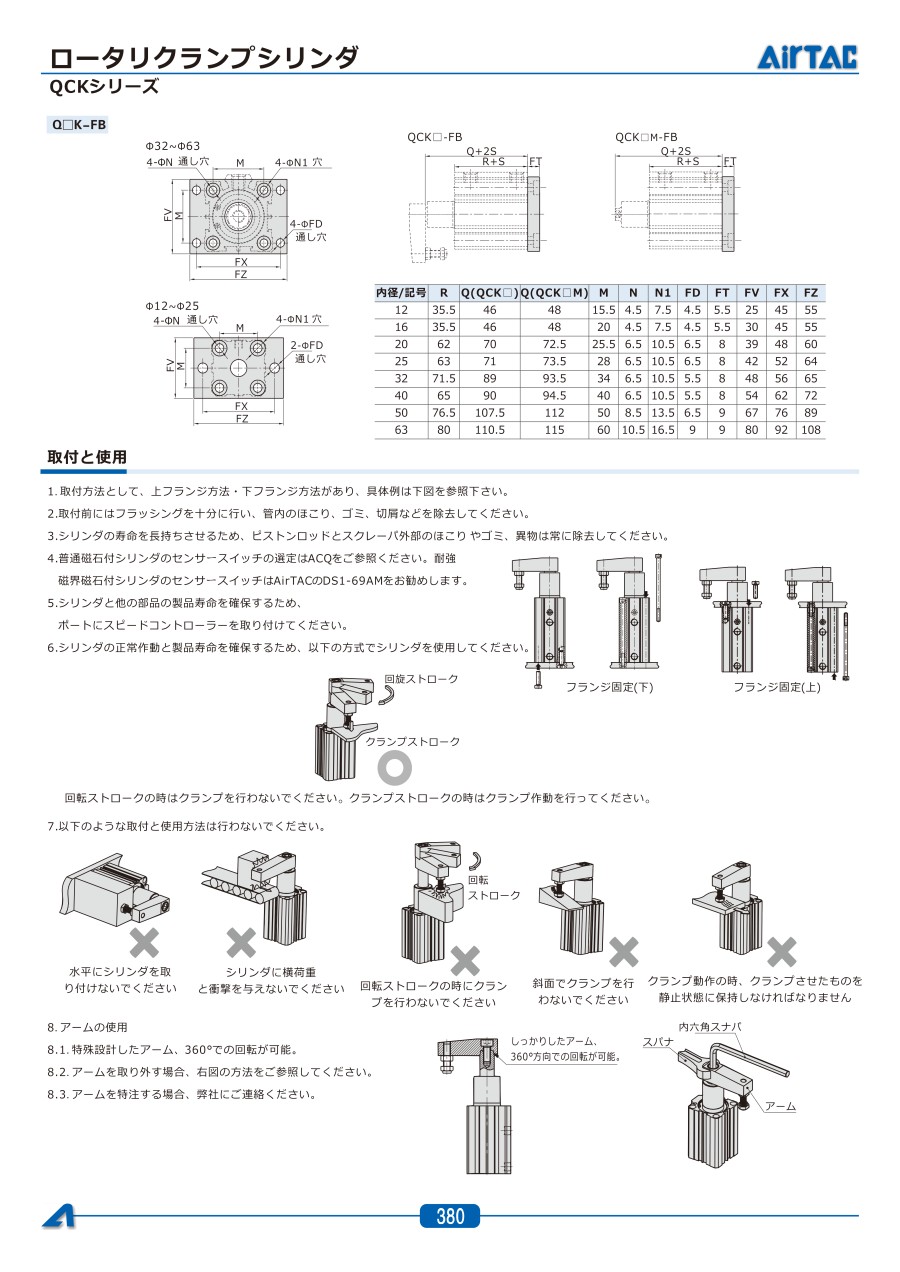

使用例

取付と使用

1. 取付方法として、上フランジ方法・下フランジ方法があり、具体例は下図を参照下さい。
2. 取付前にはフラッシングを十分に行い、管内のほこり、ゴミ、切屑などを除去してください。
3. シリンダの寿命を長持ちさせるため、ピストンロッドとスクレーパ外部のほこりやゴミ、異物は常に除去してください。
4. 普通磁石付シリンダのセンサースイッチの選定はACQをご参照ください。強磁界磁石付シリンダのセンサースイッチはAirTACのDS1-69AMをお勧めします。
5. シリンダと他の部品の製品寿命を確保するため、ポートにスピードコントローラーを取り付けてください。
6. シリンダの正常作動と製品寿命を確保するため、以下の方式でシリンダを使用してください。

回転ストロークの時はクランプを行わないでください。
クランプストロークの時はクランプ作動を行ってください。

7. 以下のような取付と使用方法は行わないでください。

8. アームの使用
8.1. 特殊設計したアーム、360°での回転が可能。
8.2. アームを取り外す場合、右図の方法をご参照してください。

型番リスト

表示件数

型番

シリンダ内径

(φ)

クランプストローク

(mm)

回転方向

配管接続口種類

配管接続口径

最小発注数量

12	10	下押、左回転	M	M5x0.8	1個
12	20	下押、左回転	M	M5x0.8	1個
16	10	下押、左回転	M	M5x0.8	1個
16	20	下押、左回転	M	M5x0.8	1個
20	10	下押、左回転	M	M5x0.8	1個
20	20	下押、左回転	M	M5x0.8	1個
25	10	下押、左回転	M	M5x0.8	1個
25	20	下押、左回転	M	M5x0.8	1個
25	30	下押、左回転	M	M5x0.8	1個
32	10	下押、左回転	PT	1/8	1個
32	20	下押、左回転	PT	1/8	1個
40	10	下押、左回転	PT	1/8	1個
40	20	下押、左回転	PT	1/8	1個
40	50	下押、左回転	PT	1/8	1個
50	20	下押、左回転	PT	1/4	1個
50	30	下押、左回転	PT	1/4	1個
50	50	下押、左回転	PT	1/4	1個
63	20	下押、左回転	PT	1/4	1個
63	50	下押、左回転	PT	1/4	1個
12	10	下押、右回転	M	M5x0.8	1個
12	20	下押、右回転	M	M5x0.8	1個
16	10	下押、右回転	M	M5x0.8	1個
16	20	下押、右回転	M	M5x0.8	1個
16	30	下押、右回転	M	M5x0.8	1個
20	10	下押、右回転	M	M5x0.8	1個
20	20	下押、右回転	M	M5x0.8	1個
20	30	下押、右回転	M	M5x0.8	1個
25	10	下押、右回転	M	M5x0.8	1個
25	20	下押、右回転	M	M5x0.8	1個
25	30	下押、右回転	M	M5x0.8	1個
32	10	下押、右回転	PT	1/8	1個
32	20	下押、右回転	PT	1/8	1個
40	10	下押、右回転	PT	1/8	1個
40	20	下押、右回転	PT	1/8	1個
40	50	下押、右回転	PT	1/8	1個
50	20	下押、右回転	PT	1/4	1個
50	30	下押、右回転	PT	1/4	1個
50	50	下押、右回転	PT	1/4	1個
63	20	下押、右回転	PT	1/4	1個
63	50	下押、右回転	PT	1/4	1個

通常単価(税別) (税込単価)	通常出荷日

4,114円 ( 4,525円 )	在庫品1日目当日出荷可能
4,204円 ( 4,624円 )	在庫品1日目当日出荷可能
4,198円 ( 4,618円 )	在庫品1日目当日出荷可能
4,278円 ( 4,706円 )	在庫品1日目当日出荷可能
4,717円 ( 5,189円 )	在庫品1日目当日出荷可能
4,919円 ( 5,411円 )	在庫品1日目当日出荷可能
4,878円 ( 5,366円 )	在庫品1日目当日出荷可能
5,372円 ( 5,909円 )	在庫品1日目当日出荷可能
5,602円 ( 6,162円 )	在庫品1日目当日出荷可能
6,019円 ( 6,621円 )	在庫品1日目当日出荷可能
6,049円 ( 6,654円 )	在庫品1日目当日出荷可能
6,540円 ( 7,194円 )	在庫品1日目当日出荷可能
6,625円 ( 7,288円 )	在庫品1日目当日出荷可能
6,851円 ( 7,536円 )	在庫品1日目当日出荷可能
7,745円 ( 8,520円 )	在庫品1日目当日出荷可能
7,843円 ( 8,627円 )	在庫品1日目当日出荷可能
8,744円 ( 9,618円 )	在庫品1日目当日出荷可能
9,252円 ( 10,177円 )	在庫品1日目当日出荷可能
10,261円 ( 11,287円 )	在庫品1日目当日出荷可能
4,114円 ( 4,525円 )	在庫品1日目当日出荷可能
4,196円 ( 4,616円 )	在庫品1日目当日出荷可能
4,198円 ( 4,618円 )	在庫品1日目当日出荷可能
4,278円 ( 4,706円 )	在庫品1日目当日出荷可能
4,672円 ( 5,139円 )	在庫品1日目当日出荷可能
4,941円 ( 5,435円 )	在庫品1日目当日出荷可能
5,164円 ( 5,680円 )	在庫品1日目当日出荷可能
5,368円 ( 5,905円 )	在庫品1日目当日出荷可能
5,111円 ( 5,622円 )	在庫品1日目当日出荷可能
5,372円 ( 5,909円 )	在庫品1日目当日出荷可能
5,602円 ( 6,162円 )	在庫品1日目当日出荷可能
6,019円 ( 6,621円 )	在庫品1日目当日出荷可能
6,049円 ( 6,654円 )	在庫品1日目当日出荷可能
6,540円 ( 7,194円 )	在庫品1日目当日出荷可能
6,605円 ( 7,266円 )	在庫品1日目当日出荷可能
6,851円 ( 7,536円 )	在庫品1日目当日出荷可能
7,745円 ( 8,520円 )	在庫品1日目当日出荷可能
8,627円 ( 9,490円 )	在庫品1日目当日出荷可能
8,562円 ( 9,418円 )	在庫品1日目当日出荷可能
8,832円 ( 9,715円 )	在庫品1日目当日出荷可能
10,261円 ( 11,287円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

90度回転のクランプシリンダ。
【特長】
・ロッド部分に工夫した事により高寿命化を実現。
・ステンレススクレーパを装着しているため、粉じん環境での使用に最適。
・ロッド先端が2種類より選択可。
・回転方向は、左右より選択可。
・QPQ処理したピストンロッド、スパッタに強い。
・Φ40～Φ63：耐強磁界オートスイッチを選択可能。
【用途】
・溶接スパッタ現場、粉塵作業現場に最適。
・ロッド先端種類は2種類から選択可能。
・扁平型を選択することで任意の先端金具と取付可能に。

ご注意

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
こちらの商品のアームの方向を変更することはできません。
変更した場合は動作保証外になりますのでご注意ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

AirTAC（エアタック）
ガイド付きシリンダ TCL・TCMシリーズ
JIS標準のガイド付きシリンダです。用途に合わせ2種類の軸受け部があります。
AirTAC（エアタック）
薄型シリンダ ACQシリーズ
JIS標準の薄型シリンダです。薄型で省スペースでの使用が可能です。
AirTAC（エアタック）
スライドユニットシリンダ HLHシリーズ
リニアガイドとシリンダーを一体化設計のスライドユニットシリンダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロータリクランプシリンダ QCKシリーズのレビュー

4.1平均満足度：4.17件のレビュー

星5
43%
星4
43%
星3
0%
星2
14%
星1
0%

ワークのクランプ

満足度：4.02018/12/04

緊急での装置改造の為、即納品であるこちらを選定しました。安価ですが他社の同等製品と比べ遜色ないと思います。こちらの製品...もっと読む

1人が参考にしています。

製品の押え

満足度：4.02018/07/12

ロータリークランプが次の日に入るのは良いです。３Dデータがメーカーのウェブでしか手に入らないものもあり、少し煩わしいで...もっと読む

1人が参考にしています。

ワークの押さえ

満足度：4.02017/12/22

上部からワークを置いて押さえるのに使用しています。クランプ解除した時に９０度逃げてくれるのでワークの取り置きがしやすく...もっと読む

1人が参考にしています。

組立治具のワーククランプに使用

満足度：5.02017/11/20

コンパクトなデザインでスペースをあまり必要とせず設置出来ました。とても使い勝手の良い製品と思います。

1人が参考にしています。

ワークのクランプに使用しました

満足度：5.02022/05/10

設計、製作している生産設備装置のワークのクランプに別で準備したアームにこの商品のアームを付け替えて使用しました。このメー...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Qラバークッションの材質は何ですか？

ラバークッションの材質はTPUです。
