マルチマウントシリンダ MKシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
多方面から取付可能な小型シリンダ。【特長】・複数のシリンダを並列に固定すること...
詳細情報を確認する商品情報
マルチマウントシリンダ MKシリーズの仕様

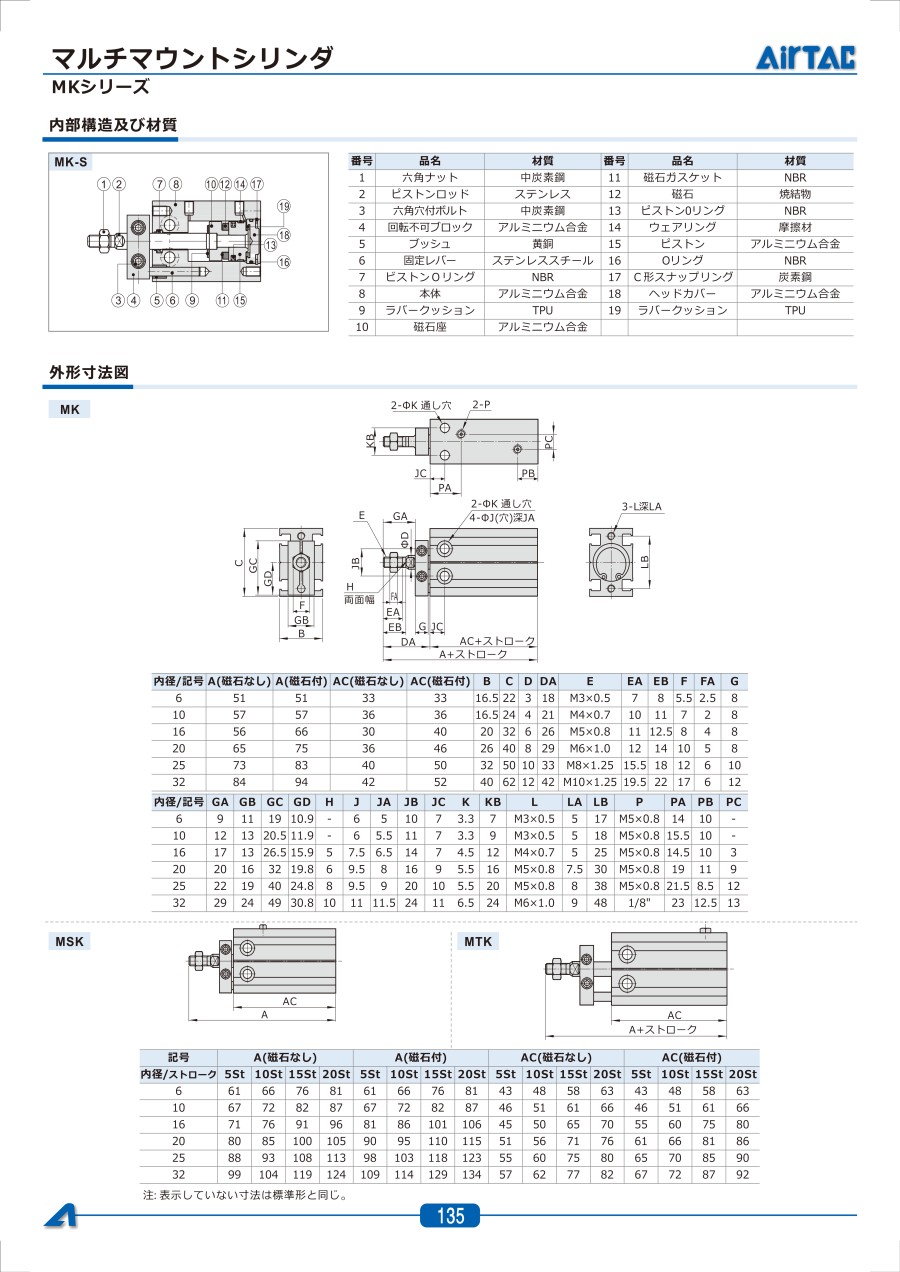

マルチマウントシリンダ MKシリーズ イメージ
| シリンダ内径（mm） | 6 | 10 | 16 | 20 | 25 | 32 | |
|---|---|---|---|---|---|---|---|
| 作動方式 | MK, MKD, MKJ | 複動形 | |||||
| MSK, MTK | 単動押出形、単動引込形 | ||||||
| 使用流体 | 空気（40μm以上のフィル夕にて濾過した空気をご使用ください） | ||||||
| 使用圧力範囲 | 複動形 | 0.1～1.0MPa（15～145psi）（1.0～10.0bar） | |||||
| 単動形 | 0.2～1.0MPa（28～145psi）（2.0～10.0bar） | ||||||
| 保証耐圧カ | 1.5MPa（215psi）(15bar) | ||||||
| 周囲及び使用流体温度 | -20～80℃ | ||||||
| 使用ピストン速度 | 複動形：30～500mm/s 単動形：50～500mm/s | ||||||
| ストローク長さの許容さ | 0～+1.0 | ||||||
| クッション | ラバークッション | ||||||
| 配管接続口径（1） | M5x0.8 | 1/8" | |||||
（1）ポートねじはPT種類も選択可能。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
多方面から取付可能な小型シリンダ。
【特長】
・複数のシリンダを並列に固定することができるので、設置スペースが小さくてすむ。
・本体に、センサースイッチ取付用の溝があるため、センサースイッチの取付が簡単。
・薄型シリンダが設置できない場所にも設置可能。
・豊富なシリーズ。
耐高温仕様、使用温度MAX150℃。
【用途】
・コンパクトな為、スペースが取れない所に最適。
・給油不要なので設置後の給油の手間がない。
・ピストンロッドに固定ブロックを追加したため、回転しない。
・ロッドの不回転精度が求められるワークに最適。
ご注意
- メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
