ガイド付きシリンダ TCL・TCMシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
軸受部分は用途に合わせて選べ、1本のピストンロッドと2本のガイドロッドがついた...
詳細情報を確認する商品情報
ガイド付きシリンダ TCL・TCMシリーズの仕様

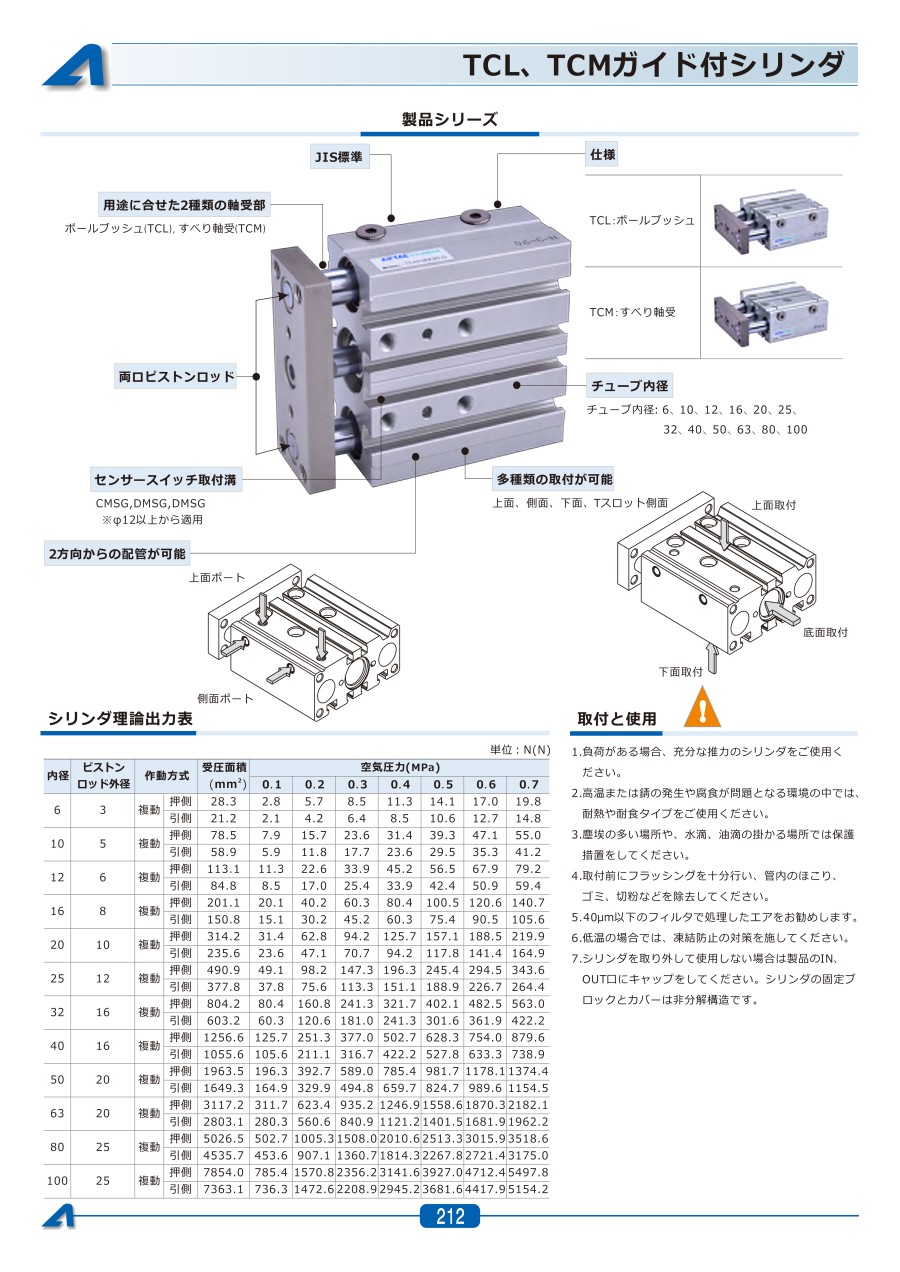

ガイド付きシリンダ TCL・TCMシリーズ イメージ
| シリンダ内径（mm） | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
|---|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形 | ||||||||
| 使用流体 | 空気（40μm以上のフィル夕にて濾過した空気をご使用ください） | ||||||||
| 使用圧力範囲 | 0.1～1.0MPa（14～145psi） | ||||||||
| 保証耐圧カ | 1.5MPa（215psi） | ||||||||
| 周囲及び使用流体温度 | -20～70℃ | ||||||||
| 使用ピストン速度 | 30～500 | ||||||||
| ストローク長さの許容さ | 0～+1.0 | ||||||||
| クッション | ラバークッション | ||||||||
| 不回転精度（1） | ボールブッシュ | ±0.08° | ±0.07° | ±0.06° | ±0.05° | ||||
| すべら軸受 | ±0.10° | ±0.09° | ±0.08° | ±0.06° | |||||
| 配管接続口径（2） | M5x0.8 | 1/8" | 1/4" | ||||||
| 適応センサー | DMSG(S)・CMSG | ||||||||
（1）不回転精度はピストンロッドがリターンの状態で、プレートの回転角度。
（2）ポートねじはPT種類も選択可能。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
軸受部分は用途に合わせて選べ、1本のピストンロッドと2本のガイドロッドがついた、3ロッドシリンダ。
【特長】
・JIS標準。
・1本のピストンロッドと2本のガイドロッドを固定しているため、不回転精度向上、固定板には鉄を採用。
・本体に、センサースイッチ取付用の溝があるため、センサースイッチの取付が簡単。
・用途に合わせた2種類の軸受部：ボールブッシュ：リフター、プッシャや低摩擦が要求される製造工程に適用。すべり軸受：耐横荷重は従来のシリンダ（ストッパシリンダ）の2倍以上。
・耐横荷重に適用。
・多種類の取付が可能。（上面、側面、底面、Tスロット側面）
【用途】
・高精度な位置決めが必要とされるラインに最適。
・TCLシリーズは不回転精度が±0.1°以下になっている。
ご注意
- メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
