AirTAC（エアタック）

薄型シリンダ ACQシリーズ

Name: 薄型シリンダ ACQシリーズ
Brand: AirTAC（エアタック）
SKU: 221004934409
Rating: 4.2 (8 reviews)

カタログ |

4.2

平均満足度4.2

この商品のレビューをみる（8件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

【在庫品】薄型シリンダ ACQシリーズ

4.2

通常価格(税別)： 1,320円 (税込価格：1,452円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

ステンレスミニシリンダ MGシリーズ

通常価格(税別)： 1,628円 (税込価格：1,791円)

通常出荷日：在庫品1日目

薄型で省スペース設計のシリンダ。【特長】・JIS標準。・シリンダの内径は硬質陽...

詳細情報を確認する

種類
薄型シリンダ
本体形状
角形
環境・用途
標準
周囲及び使用流体温度 (℃)
-20::70
エンドロック
なし
バルブ
なし
ポートねじ種類
PT

ご注意

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が392型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ACQ

φ12、φ16

φ20、φ25

φ32～φ100（ストローク≦100）

ASQ

ATQ

φ12、φ16、φ20、φ25、φ32～φ63

φ12、φ16、φ20、φ25、φ32～φ63

ACQD

ACQJ

φ12、φ16、φ20、φ25、φ32～φ100

φ12、φ16、φ20、φ25、φ32～φ100

オネジ寸法

内径：φ12～φ100、ストローク≦100

製品仕様

薄型シリンダ ACQシリーズイメージ

内径（mm）		12	32	50	80
作動方式		複動形
作動方式		単動押出形、単動引込形			-
使用流体		空気（40μm以上のフィル夕にて濾過した空気をご使用ください）
使用圧力範囲	複動形	0.15～1.0MPa（22～145psi）
使用圧力範囲	単動形	0.2～1.0MPa（28～145psi）
保証耐圧カ		1.5MPa（215psi）
周囲温度および使用流体温度		-20～70℃
使用ピストン速度m/s		複動形：30～500 単動形：50～500
ストローク長さ許容差mm		ストローク≦100（0～+1.0）ストローク>100（0～+1.5）
クッション		ラバークッション
配管接続ロ径（1）		M5×0.8	1/8"	1/4"	3/8"

（1）ポートねじはPT種類が選択可能。

Type情報

取付形式

仕様

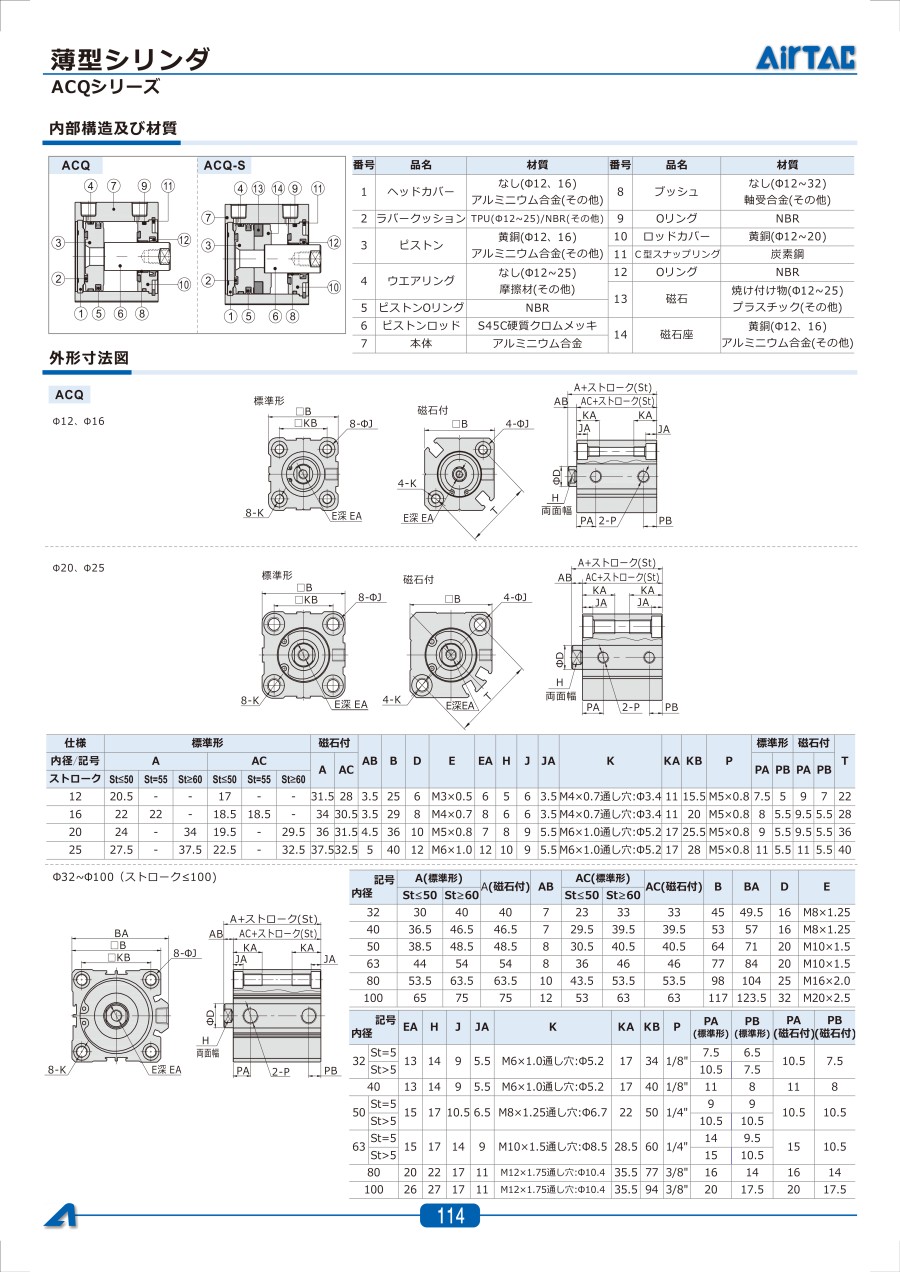

内部構造及び材質

ACQ

ACQ-S

番号	品名	材質
1	ヘッドカバー	なし（φ12、16）アルミニウム合金（その他）
2	ラバークッション	TPU（φ12～25）/NBR（その他）
3	ピストン	黄銅（φ12、16）アルミニウム合金（その他）
4	ウエアリング	なし（φ12～25）摩擦材（その他）
5	ピストンОリング	NBR
6	ピストンロッド	S45C硬質クロムメッキ
7	本体	アルミニウム合金
8	ブッシュ	なし（φ12～32）軸受合金（その他）
9	Оリング	NBR
10	ロッドカバー	黄銅（φ12～20）
11	C型スナップリング	炭素鋼
12	Оリング	NBR
13	磁石	焼け付け物（φ12～25）プラスチック（その他）
14	磁石座	黄銅（φ12、16）アルミニウム合金（その他）

規格表

ACQ

仕様	標準形						磁石付		AB	B	D	E
内径／記号	A			AC			A	AC
ストローク	St≦50	St=55	St≦60	St=50	St=55	St≦60	A	AC
12	20.5	-	-	17	-	-	31.5	28	3.5	25	6	M3×0.5
16	22	22	-	18.5	18.5	-	34	30.5	3.5	29	8	M4×0.7
20	24	-	34	19.5	-	29.5	36	31.5	4.5	36	10	M5×0.8
25	27.5	-	37.5	22.5	-	32.5	37.5	32.5	5	40	12	M6×1.0

仕様	EA	H	J	JA	K	KA	KB	P	PA	PB	PA	PB	T
内径／記号
ストローク
12	6	5	6	3.5	M4×0.7通し穴：φ3.4	11	15.5	M5×0.8	7.5	5	9	7	22
16	8	6	6	3.5	M4×0.7通し穴：φ3.4	11	20	M5×0.8	8	5.5	9.5	5.5	28
20	7	8	9	5.5	M6×1.0通し穴：φ5.2	17	25.5	M5×0.8	9	5.5	9.5	5.5	36
25	12	10	9	5.5	M6×1.0通し穴：φ5.2	17	28	M5×0.8	11	5.5	11	5.5	40

内径／記号	A（標準形）		A （磁石付）	AB	AC（標準形）		AC （磁石付）	B	BA	D	E
内径／記号	St≦50	St≧60	A （磁石付）	AB	St≦50	St≧60	AC （磁石付）	B	BA	D	E
32	30	40	40	7	23	33	33	45	49.5	16	M8×1.25
40	36.5	46.5	46.5	7	29.5	39.5	39.5	53	57	16	M8×1.25
50	38.5	48.5	48.5	8	30.5	40.5	40.5	64	71	20	M10×1.5
63	44	54	54	8	36	46	46	77	84	20	M10×1.5
80	53.5	63.5	63.5	10	43.5	53.5	53.5	98	104	25	M16×2.0
100	65	75	75	12	53	63	63	117	123.5	32	M20×2.5

内径／記号		EA	H	L	JA	K	KA	KB	P	PA （標準形）	PB （標準形）	PA （磁石付）	PB （磁石付）
32	St=5	13	14	9	5.5	M6×1.0通し穴：φ5.2	17	34	1/8"	7.5	6.5	10.5	7.5
32	St＞5	13	14	9	5.5	M6×1.0通し穴：φ5.2	17	34	1/8"	10.5	7.5	10.5	7.5
40		13	14	9	5.5	M6×1.0通し穴：φ5.2	17	40	1/8"	11	8	11	8
50	St=5	15	17	10.5	6.5	M8×1.25通し穴：φ6.7	22	50	1/4"	9	9	10.5	10.5
50	St＞5	15	17	10.5	6.5	M8×1.25通し穴：φ6.7	22	50	1/4"	10.5	10.5	10.5	10.5
63	St=5	15	17	14	9	M10×1.5通し穴：φ8.5	28.5	60	1/4"	14	9.5	15	10.5
63	St＞5	15	17	14	9	M10×1.5通し穴：φ8.5	28.5	60	1/4"	15	10.5	15	10.5
80		20	22	17	11	M12×1.75通し穴：φ10.4	35.5	77	3/8"	16	14	16	14
100		26	27	17	11	M12×1.75通し穴：φ10.4	35.5	94	3/8"	20	17.5	20	17.5

ASQ/ATQ

内径／記号	A（標準形）			A（磁石付）			AB
ストローク	5/10	15/20	25/30	5/10	15/20	25/30	AB
12	25.5	30.5	-	36.5	41.5	-	3.5
16	27	32	-	39	44	-	3.5
20	29	34	39	41	46	51	4.5
25	32.5	37.5	42.5	42.5	47.5	52.5	5
32	35	40	45	45	50	55	7
40	41.5	46.5	51.5	51.5	56.5	61.5	7
50	48.5	53.5	58.5	58.5	63.5	68.5	8
63	54	59	64	64	69	74	8

内径／記号	AC（標準形）			AC（磁石付）			B	BA	D	E	EA
ストローク	5/10	15/20	25/30	5/10	15/20	25/30	B	BA	D	E	EA
12	22	27	-	33	38	-	25	-	6	M3×0.5	6
16	23.5	28.5	-	35.5	40.5	-	29	-	8	M4×0.7	8
20	24.5	29.5	34.5	36.5	41.5	46.5	36	-	10	M5×0.8	7
25	27.5	32.5	37.5	37.5	42.5	47.5	40	-	12	M6×1.0	12
32	28	33	38	38	43	48	45	49.5	16	M8×1.25	13
40	34.5	39.5	44.5	44.5	49.5	54.5	53	57	16	M8×1.25	13
50	40.5	45.5	50.5	50.5	55.5	60.5	64	71	20	M10×1.5	15
63	46	51	56	56	61	66	77	84	20	M10×1.5	15

内径／記号	H	J	JA	K	KA	KB	P	PA （標準形）	PA （磁石付）	PB （標準形）	PB （磁石付）	T
12	5	6	3.5	M4x0.7通し穴：φ3.4	11	15.5	M5x0.8	7.5	9	5	7	22
16	6	6	3.5	M4x0.7通し穴：φ3.4	11	20	M5x0.8	8	9.5	5.5	5.5	28
20	8	9	5.5	M6x1.0通し穴：φ5.2	17	25.5	M5x0.8	9	9.5	5.5	5.5	36
25	10	9	5.5	M6x1.0通し穴：φ5.2	17	28	M5x0.8	11	11	5.5	5.5	40
32	14	9	5.5	M6x1.0通し穴：φ5.2	17	34	1/8"	10.5	10.5	7.5	7.5	-
40	14	9	5.5	M6x1.0通し穴：φ5.2	17	40	1/8"	11	11	8	8	-
50	17	10.5	6.5	M8x1.25通し穴：φ6.7	22	50	1/4"	10.5	10.5	10.5	10.5	-
63	17	14	9	M10x1.5通し穴：φ8.5	28.5	60	1/4"	15	15	10.5	10.5	-

ACQD/ACQJ

内径／記号	A（ACQD）		A（ACQJ）		AB
内径／記号	標準形	磁石付	標準形	磁石付	AB
12	32.2	39.4	45.2	52.4	3.5
16	33	43	50	60	3.5
20	35	47	55	67	4.5
25	39	49	60.5	70.5	5
32	44.5	54.5	64.9	74.9	7
40	54	64	74.5	84.5	7
50	56.5	66.5	77	87	8
63	58	68	78.4	88.4	8
80	71	81	95.8	105.8	10
100	84.5	94.5	114.3	124.3	12

内径／記号	AC（ACQD）		AC（ACQJ）		AF	E	EA	FA	PA	R
内径／記号	標準形	磁石付	標準形	磁石付	AF	E	EA	FA	PA	R
12	25.2	32.4	25.2	32.4	17	M3×0.5	6	4	9	M5×0.8
16	26	36	26	36	21	M4×0.7	8	5	9.5	M6×1.0
20	26	38	26	38	25	M5×0.8	7	6	9.5	M8×1.25
25	29	39	29	39	27	M6×1.0	9.5（St＝5）／12（St>5）	6	11	M10×1.25
32	30.5	40.5	30.5	40.5	28	M8×1.25	9（St≦10）／13（St>10）	7	10	M12×1.25
40	40	50	40	50	28	M8×1.25	11（St≦10）／13（St>10）	7	13	M12×1.25
50	40.5	50.5	40.5	50.5	29	M10×1.5	12（St≦10）／15（St>10）	8	13.5	M16×1.5
63	42	52	42	52	29	M10×1.5	12（St≦10）／15（St>10）	8	14.5（St＝5）／16（St>5）	M16×1.5
80	51	61	51	61	35.5	M16×2.0	14（St≦15）／20（St>15）	10	16	M20×1.5
100	60.5	70.5	60.5	70.5	42.5	M20×2.5	20（St≦25）／26（St>25）	13.5	21	M27×2.0

注：表示していない寸法は標準形と同じ

オネジ寸法表

内径／記号	AB	D	E	EA	EB	F	FA	H
12	14	6	M5×0.8	9	10.5	8	4	5
16	15.5	8	M6×1.0	10	12	10	5	6
20	18.5	10	M8×1.25	12	14	12	6	8
25	22.5	12	M10×1.25	15	17.5	17	6	10
32	28.5	16	M14×1.5	20.5	23.5	19	8	14
40	28.5	16	M14×1.5	20.5	23.5	19	8	14
50	33.5	20	M18×1.5	26	28.5	27	11	17
63	33.5	20	M18×1.5	26	28.5	27	11	17
80	43.5	25	M22×1.5	32.5	35.5	32	13	22
100	43.5	32	M26×1.5	32.5	35.5	36	13	27

型番リスト

表示件数

...

型番

ACQ-12X[5,10,15,20,25]

ACQ-12X[5,10,15,20,25]-[CB,FA,FB,LB]

ACQ-12X[5,10,15,20,25]-B

ACQ-12X[5,10,15,20,25]-B-[CB,FA,FB,LB]

ACQ-12X[30,35,40,45,50]

ACQ-12X[30,35,40,45,50]-[CB,FA,FB,LB]

ACQ-12X[30,35,40,45,50]-B

ACQ-12X[30,35,40,45,50]-B-[CB,FA,FB,LB]

ACQ-16X[5,10,15,20,25,30]

ACQ-16X[5,10,15,20,25,30]-[CB,FA,FB,LB]

ACQ-16X[5,10,15,20,25,30]-B

ACQ-16X[5,10,15,20,25,30]-B-[CB,FA,FB,LB]

ACQ-16X[35,40,45,50,60]

ACQ-16X[35,40,45,50,60]-[CB,FA,FB,LB]

ACQ-16X[35,40,45,50,60]-B

ACQ-16X[35,40,45,50,60]-B-[CB,FA,FB,LB]

ACQ-25X[5,10,15,20,25,30,40,50]

ACQ-25X[5,10,15,20,25,30,40,50]-[CB,FA,FB,LB]

ACQ-25X[5,10,15,20,25,30,40,50]-B

ACQ-25X[5,10,15,20,25,30,40,50]-B-[CB,FA,FB,LB]

ACQ-25X[35,45,60,70,75,80,90,100]

ACQ-25X[35,45,60,70,75,80,90,100]-[CB,FA,FB,LB]

ACQ-25X[35,45,60,70,75,80,90,100]-B

ACQ-25X[35,45,60,70,75,80,90,100]-B-[CB,FA,FB,LB]

ACQ-32X[5,10,15,20,25,30,40,50]

ACQ-32X[5,10,15,20,25,30,40,50]-[CB,FA,FB,LB]

ACQ-32X[5,10,15,20,25,30,40,50]-B

ACQ-32X[5,10,15,20,25,30,40,50]-B-[CB,FA,FB,LB]

ACQ-32X[35,45,60,70,75,80,90,100]

ACQ-32X[35,45,60,70,75,80,90,100]-[CB,FA,FB,LB]

ACQ-32X[35,45,60,70,75,80,90,100]-B

ACQ-32X[35,45,60,70,75,80,90,100]-B-[CB,FA,FB,LB]

ACQ-40X[5,10,15,20,25,30,40,50]

ACQ-40X[5,10,15,20,25,30,40,50]-[CB,FA,FB,LB]

ACQ-40X[5,10,15,20,25,30,40,50]-B

ACQ-40X[5,10,15,20,25,30,40,50]-B-[CB,FA,FB,LB]

ACQ-40X[35,45,60,70,75,80,90,100]

ACQ-40X[35,45,60,70,75,80,90,100]-[CB,FA,FB,LB]

ACQ-40X[35,45,60,70,75,80,90,100]-B

ACQ-40X[35,45,60,70,75,80,90,100]-B-[CB,FA,FB,LB]

ACQ-50X[5,10,15,20,25,30,40,50]

ACQ-50X[5,10,15,20,25,30,40,50]-[CB,FA,FB,LB]

ACQ-50X[5,10,15,20,25,30,40,50]-B

ACQ-50X[5,10,15,20,25,30,40,50]-B-[CB,FA,FB,LB]

ACQ-50X[35,45,60,70,75,80,90,100]

ACQ-50X[35,45,60,70,75,80,90,100]-[CB,FA,FB,LB]

ACQ-50X[35,45,60,70,75,80,90,100]-B

ACQ-50X[35,45,60,70,75,80,90,100]-B-[CB,FA,FB,LB]

ACQ-63X[5,10,15,20,25,30,40,50]

ACQ-63X[5,10,15,20,25,30,40,50]-[CB,FA,FB,LB]

ACQ-63X[5,10,15,20,25,30,40,50]-B

ACQ-63X[5,10,15,20,25,30,40,50]-B-[CB,FA,FB,LB]

ACQ-63X[35,45,60,70,75,80,90,100]

ACQ-63X[35,45,60,70,75,80,90,100]-[CB,FA,FB,LB]

ACQ-63X[35,45,60,70,75,80,90,100]-B

ACQ-63X[35,45,60,70,75,80,90,100]-B-[CB,FA,FB,LB]

ACQ-80X[5,10,15,20,25,30,40,50,75]

ACQ-80X[5,10,15,20,25,30,40,50,75]-[CB,FA,FB,LB]

ACQ-80X[5,10,15,20,25,30,40,50,75]-B

ACQ-80X[5,10,15,20,25,30,40,50,75]-B-[CB,FA,FB,LB]

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

ロッド作動方式

付加機能

使用圧力

(MPa)

磁石

配管接続口径

ロッド先端ネジ種類

取付方式

可変ストローク

最小発注数量

5 ～ 25	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	取付金具なし	-	1個
5 ～ 25	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 25	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	取付金具なし	-	1個
5 ～ 25	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
30 ～ 50	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	取付金具なし	-	1個
30 ～ 50	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
30 ～ 50	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	取付金具なし	-	1個
30 ～ 50	12	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 30	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	取付金具なし	-	1個
5 ～ 30	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 30	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	取付金具なし	-	1個
5 ～ 30	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 60	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	取付金具なし	-	1個
35 ～ 60	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 60	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	取付金具なし	-	1個
35 ～ 60	16	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	取付金具なし	-	1個
5 ～ 50	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	取付金具なし	-	1個
5 ～ 50	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	取付金具なし	-	1個
35 ～ 100	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	取付金具なし	-	1個
35 ～ 100	25	複動形	片ロッド	標準	0.15～1	なし	M5X0.8	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	取付金具なし	-	1個
5 ～ 50	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	取付金具なし	-	1個
5 ～ 50	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	取付金具なし	-	1個
35 ～ 100	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	取付金具なし	-	1個
35 ～ 100	32	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	取付金具なし	-	1個
5 ～ 50	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	取付金具なし	-	1個
5 ～ 50	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	取付金具なし	-	1個
35 ～ 100	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	取付金具なし	-	1個
35 ～ 100	40	複動形	片ロッド	標準	0.15～1	なし	PT1/8"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	取付金具なし	-	1個
5 ～ 50	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	取付金具なし	-	1個
5 ～ 50	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	取付金具なし	-	1個
35 ～ 100	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	取付金具なし	-	1個
35 ～ 100	50	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	取付金具なし	-	1個
5 ～ 50	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 50	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	取付金具なし	-	1個
5 ～ 50	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	取付金具なし	-	1個
35 ～ 100	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
35 ～ 100	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	取付金具なし	-	1個
35 ～ 100	63	複動形	片ロッド	標準	0.15～1	なし	PT1/4"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 75	80	複動形	片ロッド	標準	0.15～1	なし	PT3/8"	メネジ	取付金具なし	-	1個
5 ～ 75	80	複動形	片ロッド	標準	0.15～1	なし	PT3/8"	メネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個
5 ～ 75	80	複動形	片ロッド	標準	0.15～1	なし	PT3/8"	オネジ	取付金具なし	-	1個
5 ～ 75	80	複動形	片ロッド	標準	0.15～1	なし	PT3/8"	オネジ	フート形 / ヘッド側フランジ形 / ロッド側フランジ形 / 二山クレビス形	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目
- ( - )	13日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

...

基本情報

基本情報

薄型で省スペース設計のシリンダ。
【特長】
・JIS標準。
・シリンダの内径は硬質陽極酸化研削処理をしているので、耐摩耗で耐食性と耐久性を持つ。
・本体に、センサースイッチ取付用の溝があるため、センサースイッチの取付が簡単。
・双方向シール構造、貯油機能搭載。
・多様な取付支持金具。
【用途】
・標準シリンダーに比べ、装置の省スペース化に貢献できる。
・センサースイッチの取付もしやすく様々な状況・ワークに対応することができる。

ご注意

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

AirTAC（エアタック）
ガイド付きシリンダ TCL・TCMシリーズ
JIS標準のガイド付きシリンダです。用途に合わせ2種類の軸受け部があります。
AirTAC（エアタック）
スライドユニットシリンダ HLHシリーズ
リニアガイドとシリンダーを一体化設計のスライドユニットシリンダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

薄型シリンダ ACQシリーズのレビュー

4.2平均満足度：4.28件のレビュー

星5
63%
星4
25%
星3
0%
星2
0%
星1
13%

社内設備

満足度：5.02018/08/29

国産シリンダーと比較して１／２～１／３の価格だと思うのですが製品の仕上がりなどとても良い製品だと思います。耐久性は現...もっと読む

2人が参考にしています。

治具の部品

満足度：5.02022/03/01

小型のシリンダーが必要だったので購入。思ったより安く手に入ったのでありがたかった。動作も軽快で問題はない。

1人が参考にしています。

屋内の扉の開閉や、治具でプレス機、測定などに使用

満足度：5.02019/02/20

（1）使用歴　１年程度（2）使用用途　屋内で扉の開閉や、治具でプレス機、測定などに使用（3）使用理由　国内メーカーの...もっと読む

1人が参考にしています。

部品固定

満足度：4.02020/06/01

コンパクトで安価で単純に押し出すには十分でした。ただ、コロナで納期がかなり遅れましたが仕方ないですね。

0人が参考にしています。

MISUMIの対応について

満足度：1.02019/05/17

製品そのものは、SMCなどと比べて特に変わらない気がするが、納期の返答が8日もかかり、逆に更に納期が3週間に延びた。酷過...もっと読む

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Q本体の材質は何ですか？

本体の材質はアルミニウム合金です。

この商品を見た人は、こんな商品も見ています

	今見ている商品薄型シリンダ ACQシリーズ	薄型シリンダ	低速薄型シリンダ T-CDAシリーズ	低速薄型マルチマウントシリンダ T-BDAシリーズ	薄形シリンダ複動片ロッド JCQシリーズ	ベーシックシリンダ両ロッド形 BCDシリーズ
メーカー	AirTAC（エアタック）	ミスミ	コガネイ	コガネイ	SMC	コガネイ
通常価格	-	3,110円 -	3,882円 -	3,671円 -	3,151円 -	5,468円 -
通常出荷日	3日目〜	在庫品1日目	15日目	7日目〜	在庫品1日目〜	3日目〜
種類	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ	薄型シリンダ
本体形状	角形	角形	角形	角形	ブロック形	角形
環境・用途	標準	標準	微低速	標準 / 微低速	標準	標準
周囲及び使用流体温度(℃)	-20::70	5::60	0::60	0::60	-	0::60
エンドロック	なし	なし	なし	なし	なし	なし
