AirTAC（エアタック）

ステンレスミニシリンダ MFシリーズ

Name: ステンレスミニシリンダ MFシリーズ
Brand: AirTAC（エアタック）
SKU: 221004934353
Rating: 4 (3 reviews)

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：9日目

コンパクトでありながら、本体は外部衝撃に強いステンレスを使用したシリンダ。【特長】・JIS標準。・ステ...

詳細を確認

44.0

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

よく一緒に見られています

AirTAC（エアタック）

【在庫品】薄型シリンダ ACQシリーズ

通常価格(税別)： 1,320円 (税込価格：1,452円)

通常出荷日：在庫品1日目

よく一緒に見られています

AirTAC（エアタック）

ステンレスミニシリンダ MGシリーズ

通常価格(税別)： 1,628円 (税込価格：1,791円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MF／MFC

CM形

CA形

U形

MFD/MFCD

MFJ/MFCJ

製品仕様

ステンレスミニシリンダ MFシリーズイメージ

シリンダ内径（mm）		20	40
作動方式		複動形、複動クッション、単動押出形、単動引込形
使用流体		空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	複動形	0.1～1.0MPa（15～145psi）（1.0～10.0bar）
使用圧力範囲	単動形	0.2～1.0MPa（28～145psi）（2.0～10.0bar）
保証耐圧カ		1.5MPa（215psi）（15bar）
周囲及び使用流体温度		-20～70℃
使用ピストン速度		複動形：30～800mm/s 単動形：50～800/s
ストローク長さの許容さ		0～150（0～+1.0）>150（0～+1.4）
クッション		MFC、MFCD、MFCJ：調整可能；その他シリーズ：ラバークッション
配管接続ロ径（1）		1/8"	1/4"

（1）ポートねじはPT種類も選択可能。

Type情報

仕様

取付形式

ヘッドカバー

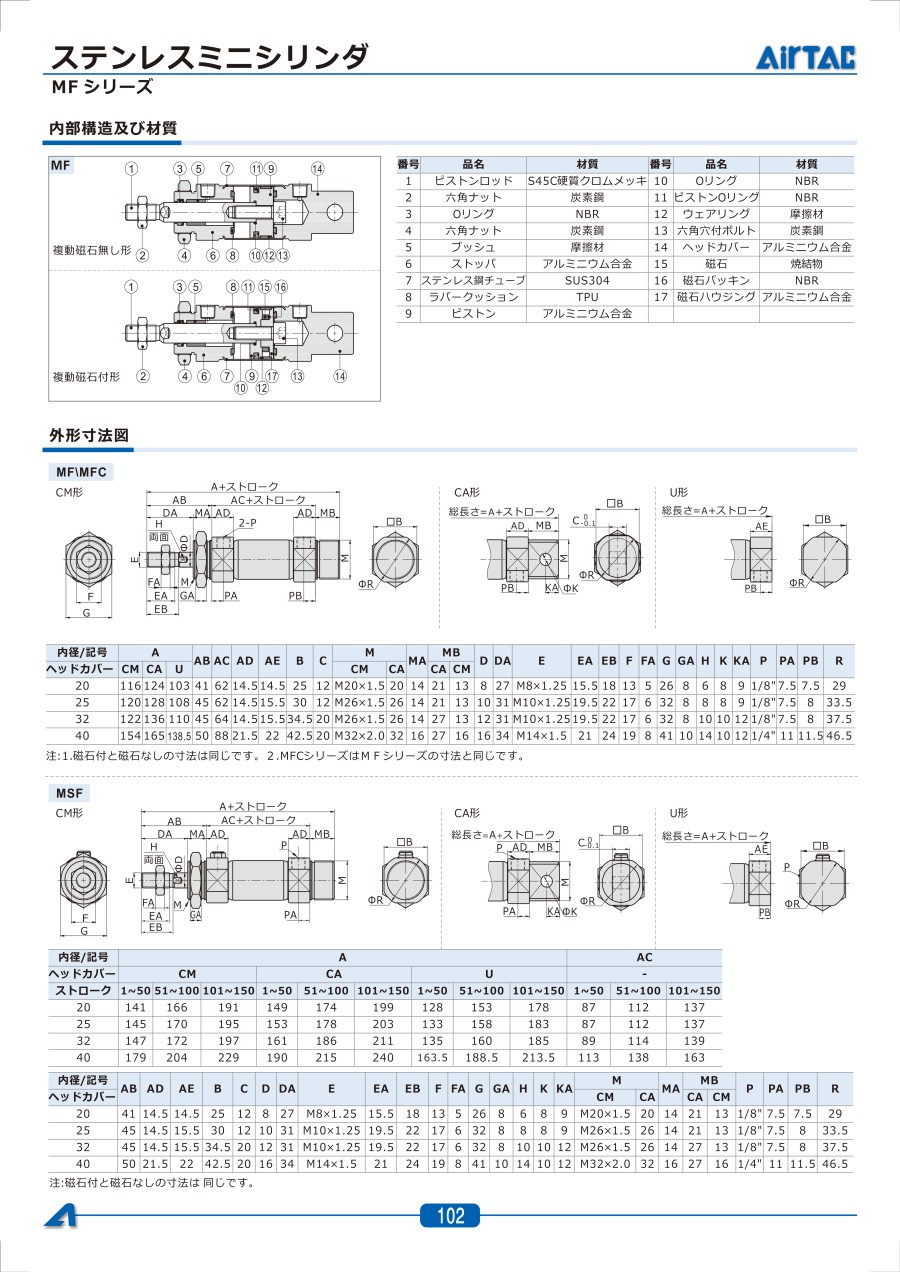

内部構造及び材質

番号	品名	材質
1	ピストンロッド	S45C硬質クロムメッキ
2	六角ナット	炭素鋼
3	Oリング	NBR
4	六角ナット	炭素鋼
5	ブッシュ	摩擦材
6	ストッパ	アルミニウム合金
7	ステンレス鋼チューブ	SUS304
8	ラバークッション	TPU
9	ピストン	アルミニウム合金
10	Oリング	NBR
11	ピストンOリング	NBR
12	ウェアリング	摩擦材
13	六角穴付ボルト	炭素鋼
14	ヘッドカバー	アルミニウム合金
15	磁石	焼結物
16	磁石パッキン	NBR
17	磁石ハウジング	アルミニウム合金

規格表

MF／MFC

内径／記号	A			AB	AC	AD	AE	B	C	M		MA	MB
ヘッドカバー	CM	CA	U	AB	AC	AD	AE	B	C	CM	CA	MA	CA	CM
20	116	124	103	41	62	14.5	14.5	25	12	M20×1.5	20	14	21	13
25	120	128	108	45	62	14.5	15.5	30	12	M26×1.5	26	14	21	13
32	122	136	110	45	64	14.5	15.5	34.5	20	M26×1.5	26	14	27	13
40	154	165	138.5	50	88	21.5	22	42.5	20	M32×2.0	32	16	27	16

内径／記号	D	DA	E	EA	EB	F	FA	G	GA	H	K	KA	P	PA	PB	R
ヘッドカバー	D	DA	E	EA	EB	F	FA	G	GA	H	K	KA	P	PA	PB	R
20	8	27	M8×1.25	15.5	18	13	5	26	8	6	8	9	1/8"	7.5	7.5	29
25	10	31	M10×1.25	19.5	22	17	6	32	8	8	8	9	1/8"	7.5	8	33.5
32	12	31	M10×1.25	19.5	22	17	6	32	8	10	10	12	1/8"	7.5	8	37.5
40	16	34	M14×1.5	21	24	19	8	41	10	14	10	12	1/4"	11	11.5	46.5

注

1. 磁石付と磁石なしの寸法は同じ。
2. MFCシリーズはMFシリーズの寸法と同じです。

MFD／MFCD／MFJ／MFCJ

内径／記号	A		AB	AC	AD	D	DA	DB	E	EA	EB
仕様	MFD／MFCD	MFJ／MFCJ	AB	AC	AD	D	DA	DB	E	EA	EB
20	144	141	41	62	14.5	8	27	24	M8×1.25	15.5	18
25	152	148	45	62	14.5	10	31	27	M10×1.25	19.5	22
32	154	150	45	64	14.5	12	31	27	M10×1.25	19.5	22
40	188	182	50	88	21.5	16	34	28	M14×1.5	21	24

内径／記号	F	FA	G	GA	H	M	MA	P	PA	R	T	U
仕様	F	FA	G	GA	H	M	MA	P	PA	R	T	U
20	13	5	26	8	6	M20×1.5	14	1/8"	7.5	29	M8×1.25	5
25	17	6	32	8	8	M26×1.5	14	1/8"	7.5	33.5	M10×1.25	6
32	17	6	32	8	10	M26×1.5	14	1/8"	7.5	37.5	M10×1.25	6
40	19	8	41	10	14	M32×2.0	16	1/4"	11	46.5	M12×1.25	7

注：磁石付と磁石なしの寸法は同じ。

型番リスト

表示件数

型番

MF-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-[CA,CM,U]

MF-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-[CA,CM,U]-[FA,FB,LB,SDB,TC]

MF-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-S-[CA,CM,U]

MF-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-S-[CA,CM,U]-[FA,FB,LB,SDB,TC]

MF-40X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-[CA,CM,U]

MF-40X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-[CA,CM,U]-[FA,FB,LB,SDB,TC]

MF-40X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-S-[CA,CM,U]

MF-40X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-S-[CA,CM,U]-[FA,FB,LB,SDB,TC]

MFD-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]

MFD-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]-[FA,FB,LB,TC]

MFD-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]-S

MFD-20X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]-S-[FA,FB,LB,TC]

MFD-32X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]

MFD-32X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-[FA,FB,LB,TC]

MFD-32X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-S

MFD-32X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300,350,400,450,500]-S-[FA,FB,LB,TC]

ストローク L

(mm)

シリンダ内径 D

(φ)

ロッド作動方式

付加機能

クッション

磁石

配管接続口径

取付支持形式

ヘッドカバー

可変ストローク

最小発注数量

10 ～ 500	20	片ロッド	標準	なし	磁石なし	PT1/8"	基本型	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 500	20	片ロッド	標準	なし	磁石なし	PT1/8"	I形クレビス / トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 500	20	片ロッド	標準	なし	磁石付	PT1/8"	基本型	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 500	20	片ロッド	標準	なし	磁石付	PT1/8"	I形クレビス / トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 500	40	片ロッド	標準	なし	磁石なし	PT1/4"	基本型	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 500	40	片ロッド	標準	なし	磁石なし	PT1/4"	I形クレビス / トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 500	40	片ロッド	標準	なし	磁石付	PT1/4"	基本型	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 500	40	片ロッド	標準	なし	磁石付	PT1/4"	I形クレビス / トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	ショートヘッド型 / 一山クレビス形 / 基本形	-	1個
10 ～ 300	20	[両ロッド] 両ロッド	標準	なし	磁石なし	PT1/8"	基本型	-	-	1個
10 ～ 300	20	[両ロッド] 両ロッド	標準	なし	磁石なし	PT1/8"	トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	-	-	1個
10 ～ 300	20	[両ロッド] 両ロッド	標準	なし	磁石付	PT1/8"	基本型	-	-	1個
10 ～ 300	20	[両ロッド] 両ロッド	標準	なし	磁石付	PT1/8"	トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	-	-	1個
10 ～ 500	32	[両ロッド] 両ロッド	標準	なし	磁石なし	PT1/8"	基本型	-	-	1個
10 ～ 500	32	[両ロッド] 両ロッド	標準	なし	磁石なし	PT1/8"	トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	-	-	1個
10 ～ 500	32	[両ロッド] 両ロッド	標準	なし	磁石付	PT1/8"	基本型	-	-	1個
10 ～ 500	32	[両ロッド] 両ロッド	標準	なし	磁石付	PT1/8"	トラニオン形 / フート形 / ヘッド側フランジ形 / ロッド側フランジ形	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

コンパクトでありながら、本体は外部衝撃に強いステンレスを使用したシリンダ。
【特長】
・JIS標準。
・ステンレス鋼の本体部とヘッドカバーは、かしめ構造を採用。
・ヘッドカバーは3種類から選択可。
・豊富なシリーズあり。
・双方向シール構造、貯油機能搭載。
・カバーにラバークッション付、外部の衝撃力を減少。
・同一内径とストロークのシリンダ、ISO6432標準シリンダより、MFシリンダの長さは短い。
【用途】
・ヘッドカバー取付金具のバリエーションが多いので複数の設置環境に対応できる。
・PBシリーズよりも大口径のラインアップとなっている。
・PBシリーズよりも出力が必要な場合に最適。

ご注意

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

カタログ

カタログ (見開き版)

商品担当おすすめ

AirTAC（エアタック）
ガイド付きシリンダ TCL・TCMシリーズ
JIS標準のガイド付きシリンダです。用途に合わせ2種類の軸受け部があります。
AirTAC（エアタック）
薄型シリンダ ACQシリーズ
JIS標準の薄型シリンダです。薄型で省スペースでの使用が可能です。
AirTAC（エアタック）
スライドユニットシリンダ HLHシリーズ
リニアガイドとシリンダーを一体化設計のスライドユニットシリンダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスミニシリンダ MFシリーズのレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

エアスプリング用

満足度：3.02018/01/18

価格が安いので使用しています。　外装等の質感は良いです。　高負荷での使用ではシリンダの噛り付きが、発生するのが若干早い様...もっと読む

1人が参考にしています。

機械

満足度：4.02020/12/27

価格が気に入り、購入しました。今のところ、いい感じで動いています。いいと思います。

0人が参考にしています。

交換用に使用

満足度：5.02019/06/11

他社製の寸法と殆んど合うんですね。エアー漏れの数が多く交換費用に困っていました。このメーカーで他の機種も使っていますが、...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q周囲温度及び使用流体温度を教えてください。

'-20～70℃の範囲でご使用ください。
