シリンダ内径（mm）		4	6
作動方式		複動形、単動押出形	複動形、単動押出形、単動引込形
使用流体		空気（40μm以上のフィル夕にて濾過した空気をご使用ください）
使用圧力範囲	複動形	0.2～0.7MPa（28～100psi）（2.0～7.0bar）	0.15～0.7MPa（22～100psi）（1.5～7.0bar）
使用圧力範囲	単動形	0.3～0.7MPa（36～100psi）（3.0～7.0bar）	0.2～0.7MPa（28～100psi）（2.0～7.0bar）
保証耐圧カ		1.2MPa（175psi）（12bar）
周囲及び使用流体温度		-20～70℃
使用ピストン速度		50～500mm/s	50～800mm/s
ストローク長さの許容さ		0～+0.5	0～150（0～+1.0）>150（0～+1.5）
クッション		クッションなし	ラバークッション
配管接続口径		バーブー継手付	M5×0.8

型番リスト

表示件数

型番

PB-4X[5,10,15,20]

PB-6X[10,15,20,25,30,40,50,60]-R

PB-6X[10,15,20,25,30,40,50,60]-R-[FA,FB,LB]

PB-6X[10,15,20,25,30,40,50,60]-S-R

PB-6X[10,15,20,25,30,40,50,60]-S-R-[FA,FB,LB]

PB-10X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-[CB,R,U]

PB-10X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-[CB,R,U]-[CJ,FA,FB,LB]

PB-10X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-S-[CB,R,U]

PB-10X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-S-[CB,R,U]-[CJ,FA,FB,LB]

PB-12X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-[CB,R,U]

PB-12X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-[CB,R,U]-[CJ,FA,FB,LB]

PB-12X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-S-[CB,R,U]

PB-12X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200]-S-[CB,R,U]-[CJ,FA,FB,LB]

PB-16X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]-[CB,R,U]

PB-16X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]-[CB,R,U]-[CJ,FA,FB,LB]

PB-16X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]-S-[CB,R,U]

PB-16X[10,15,20,25,30,40,50,60,75,80,100,125,150,160,175,200,250,300]-S-[CB,R,U]-[CJ,FA,FB,LB]

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

磁石

配管接続口径

取付支持形式

ヘッドカバー

最小発注数量

5 ～ 20	4	0.2～0.7	磁石なし	バーブー継手付	取付金具なし	ヘッドカバーなし	1個
10 ～ 60	6	0.15～0.7	磁石なし	M5X0.8	取付金具なし	軸方向Pポート形	1個
10 ～ 60	6	0.15～0.7	磁石なし	M5X0.8	フート形 / ヘッド側フランジ / ロッド側フランジ	軸方向Pポート形	1個
10 ～ 60	6	0.15～0.7	磁石付	M5X0.8	取付金具なし	軸方向Pポート形	1個
10 ～ 60	6	0.15～0.7	磁石付	M5X0.8	フート形 / ヘッド側フランジ / ロッド側フランジ	軸方向Pポート形	1個
10 ～ 200	10	0.15～0.7	磁石なし	M5X0.8	取付金具なし	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 200	10	0.15～0.7	磁石なし	M5X0.8	C形フート形 / フート形 / ヘッド側フランジ / ロッド側フランジ	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 200	10	0.15～0.7	磁石付	M5X0.8	取付金具なし	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 200	10	0.15～0.7	磁石付	M5X0.8	C形フート形 / フート形 / ヘッド側フランジ / ロッド側フランジ	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 200	12	0.15～0.7	磁石なし	M5X0.8	取付金具なし	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 200	12	0.15～0.7	磁石なし	M5X0.8	C形フート形 / フート形 / ヘッド側フランジ / ロッド側フランジ	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 200	12	0.15～0.7	磁石付	M5X0.8	取付金具なし	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 200	12	0.15～0.7	磁石付	M5X0.8	C形フート形 / フート形 / ヘッド側フランジ / ロッド側フランジ	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 300	16	0.15～0.7	磁石なし	M5X0.8	取付金具なし	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 300	16	0.15～0.7	磁石なし	M5X0.8	C形フート形 / フート形 / ヘッド側フランジ / ロッド側フランジ	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 300	16	0.15～0.7	磁石付	M5X0.8	取付金具なし	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個
10 ～ 300	16	0.15～0.7	磁石付	M5X0.8	C形フート形 / フート形 / ヘッド側フランジ / ロッド側フランジ	ラジアルPポート形 / 二山クレビス形 / 軸方向Pポート形	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

小型コンパクトステンレスシリンダー。
【特長】
・JIS標準品。
・耐腐食性が高く、多様な取付支持金具。
・豊富なシリーズ。
・両カバーとの接続が加締め構造になっており密封性が向上。
・小型で素早く動き、高頻度の作動環境での使用に適用。
【用途】
・小径小型シリーズなので軽いものの搬送、スペースが狭い場所でのワークに適用。
・耐腐食性が高いので防水環境での使用も想定内。
・電子機器関係で使用することが多い機種。

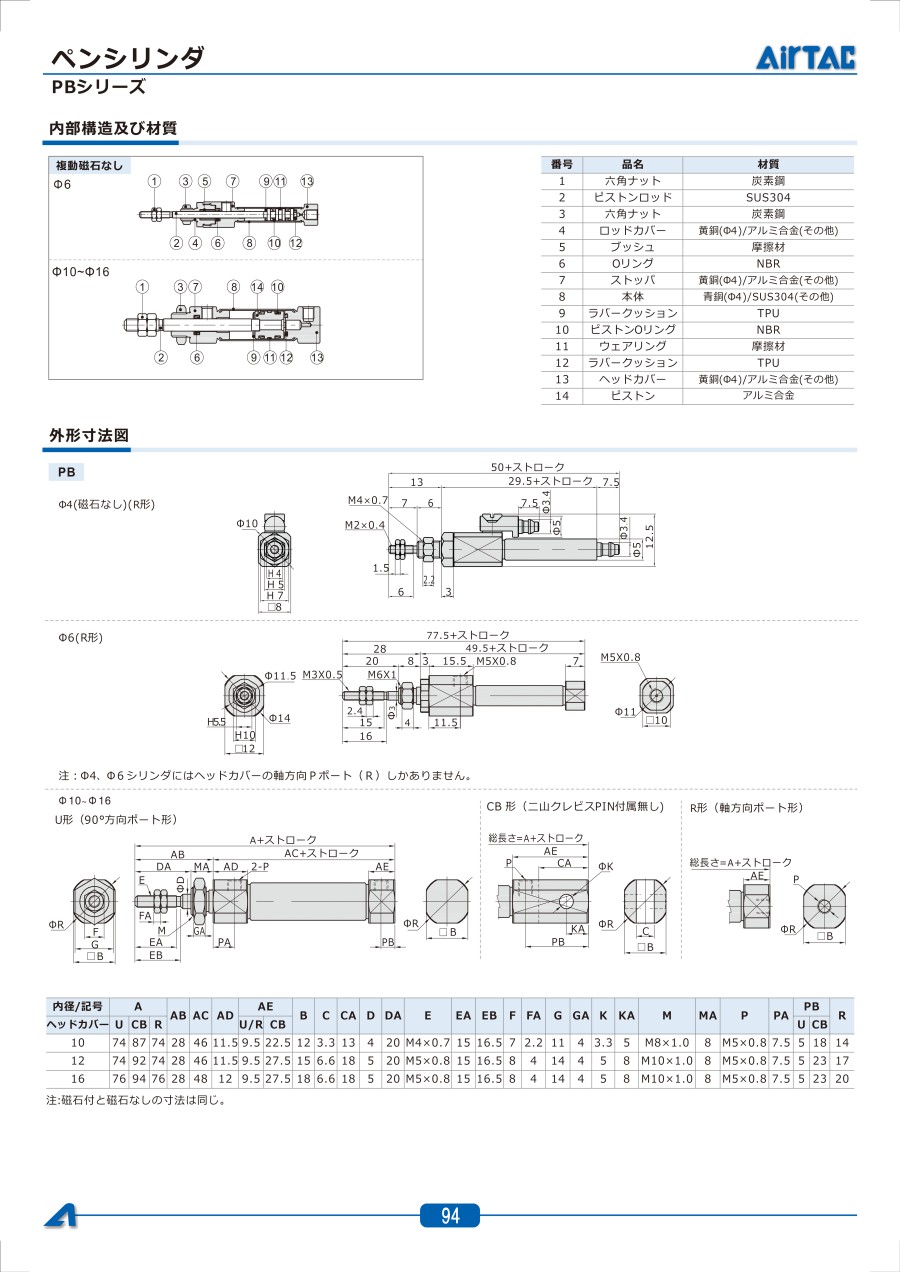

カタログ

カタログ (見開き版)

商品担当おすすめ

AirTAC（エアタック）
ガイド付きシリンダ TCL・TCMシリーズ
JIS標準のガイド付きシリンダです。用途に合わせ2種類の軸受け部があります。
AirTAC（エアタック）
薄型シリンダ ACQシリーズ
JIS標準の薄型シリンダです。薄型で省スペースでの使用が可能です。
AirTAC（エアタック）
スライドユニットシリンダ HLHシリーズ
リニアガイドとシリンダーを一体化設計のスライドユニットシリンダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ペンシリンダ PBシリーズのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

冶具

満足度：5.02018/12/24

精密シリンダと組み合わせましたが、非常に安定した動作と荷重を維持しています。 SMC等の国内メーカーと遜色ない出来ではな...もっと読む

0人が参考にしています。

ダンパーの開閉

満足度：5.02018/04/30

５０mmストロークと２山クレビスを選定。ダンパーの開閉で使用しています。あまりにも低価格なので、長期使用に耐えられるかは...もっと読む

0人が参考にしています。

ガイドを用いた往復動作に使用

満足度：3.02016/12/10

75mmのストロークと低価格で選定しました。支持形式に「フート」を選べばフートが付属すると分からず、2週間と長めの納期...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

QピストンOリングの材質はなんですか？

ピストンOリングの材質はNBRです。
