手動ロータリバルブ 4ポート2位置
- 通常単価(税別)
- 2,640円
- 税込単価
- 2,904円
通常出荷日：在庫品1日目当日出荷可能
エアタック 手動切替バルブ 手動ロータリバルブ 4ポート2位置。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
4HV31010の仕様・寸法情報
ポート数
4ポート
切換位置数
2位置エキゾースト
切換操作
手動レバー
本体形状
ブロック横形
配管ねじの呼び
3/8
配管口の種類
Rc(R)
配管の種類と方向
ダイレクト側面
有効断面積(mm2)
33
操作状態保持
保持
取付方法
底面
ロック機構
錠前なし
取付方式
ボディ取付
商品情報

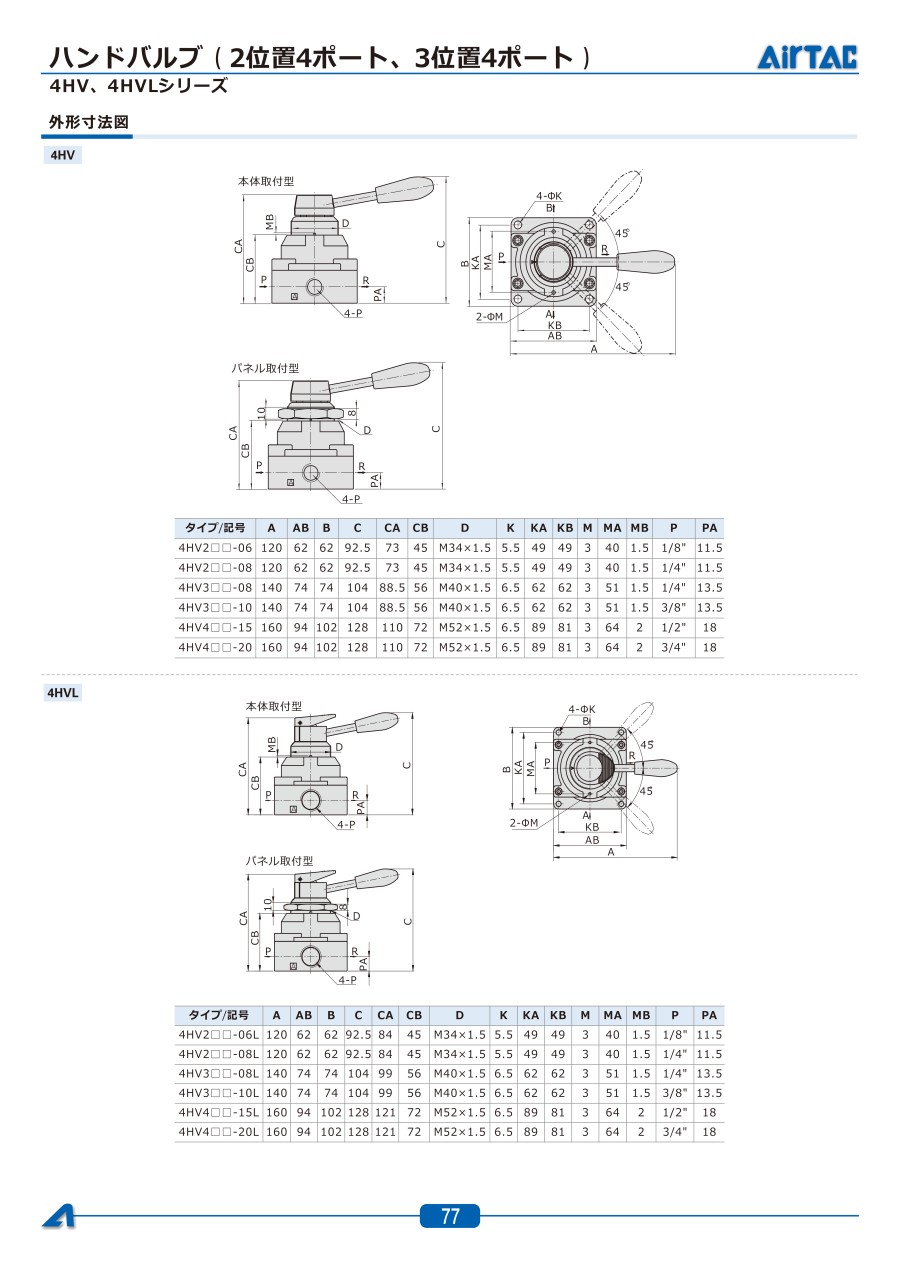

外形図
製品仕様
| 型番 | 4HV3□□-10（L） |
|---|---|
| 使用流体 | 空気（40μmのフィルタでろ過した） |
| 作動方式 | 手動直動型 |
| 配管接続口径※ | 3/8'' |
| 有効断面積 | 33.0mm2 （Cv=1.83） |
| 切換位置区分 | 2位置4ポート、3位置4ポート |
| 給油 | 不要 |
| 使用圧力範囲 | 0～1.0MPa（0～145psi） |
| 保証耐圧力 | 1.5MPa（215psi） |
| 周囲温度および使用流体温度 | -20℃～+70℃ |
| 使用角度 | 90°（3位置4ポート45°） |
※ポートねじはPT種類も選択可能。
規格表
| 型番 | A | AB | B | C | CA | CB | D | K | KA | KB | M | MA | MB | P | PA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | 3/8'' | 13.5 |
商品特長詳細
- 正確な定位、操作性向上
- 大きな有効流通面積、低圧力損失。
- パネル取付と底部取付2種類が選択可能。パネル取付は取付ねじ付。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。手動ロータリバルブ 4ポート2位置の型番4HV31010のページです。
型番4HV31010に関する仕様情報を記載しております。
手動ロータリバルブ 4ポート2位置のレビュー
ワイヤー加工機エアー切替
5
5.02021/10/21
切替場所を1つにまとめて切替装置を作りました
値段も安く問題なく使えています。
0人が参考にしています。
試作治具に使用
5
5.02020/11/10
エアーシリンダーが1個だけの簡易的な治具の試作で使用しました。
日本メーカーの物と遜色無く使用できました。
動作回数は少...もっと読む
0人が参考にしています。
エアーの切り替えに使用
5
5.02018/08/30
以前はカプラを抜き差ししていましたが
レバー一つで楽に切り替えられるようになりました。
0人が参考にしています。
