オプテックス・エフエー

アンプ内蔵レーザセンサ Z-Lシリーズ

カタログ |

通常単価(税別): 13,750円～19,250円

税込単価: 15,125円～21,175円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：在庫品1日目

標準サイズのアンプ内蔵型レーザセンサ。【特長】・LED光源タイプ並のローコスト...

種類
レーザーセンサ
アンプ種類
内蔵型
検出対象
有色面
検出光の種類
レーザー
使用環境
標準
使用周囲温度範囲 (℃)
-10～+50
使用周囲湿度範囲 (%)
35～85
保護構造 (IEC規格)
IP67
ヘッド形状
角
検出光放射方向
側面
ケース材質
ABS
出力
NPN
出力モード
ライトON/ダークON スイッチ切替
ヘッド最大サイズ (mm)
W20×H11×L31

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード式

製品仕様

種類			透過型	回帰反射型	拡散反射型
型式	NPN	コード式	ZT-L3000N	ZR-L1000N	ZD-L40N
型式	NPN	コネクタ式	ZT-L3000CN	ZR-L1000CN	ZD-L40CN
検出距離			30m	0.2～10m※1	400mm※2
光源			赤色半導体レーザクラス1（IEC/JIS）※3 波長655nm最大出力：0.6mW	赤色半導体レーザクラス2（IEC/JIS）※3 波長655nm最大出力：3mW


スポット径（焦点距離にて）			約φ2mm※4 距離2m（常温にて）	約φ2.5mm※4 距離2m（常温にて）	約φ2mm※4 距離400mm（常温にて）
スポット径（焦点距離にて）			約φ2mm※4 距離2m（常温にて）	約φ2.5mm※4 距離2m（常温にて）	約φ2mm※4 距離400mm（常温にて）
応答時間			250μs以下
応差距離			-		0.2
感度調整			1回転ボリウム
表示灯			出力表示（橙色LED）レーザ放射表示（緑色LED：透過型受光器は安定表示）
制御出力			NPN / PNPタイプオープンコレクタ Max.100mA / DC30V
出力モード			ライトON / ダークON スイッチ切替
接続形態			コード式：ケーブル長2m φ3.8mm / コネクタ式：M8 4ピン
定格	電源電圧		DC10～30V リップル（p-p）10%含む
	消費電流		投光器：15mA以下受光器：15mA以下	20mA以下
	消費電流		投光器：15mA以下受光器：15mA以下	20mA以下
適用法令			EMC指令（2004 / 108 / EC） / FDA規則（21 CFR 1040.10）
適用規格			EN 60947-5-2
社内規格			耐ノイズ：Feilen Level 3 クリア
耐環境性	使用周囲温度/湿度		-10～+50℃（氷結しないこと） / 35～85%RH（結露しないこと）
	使用周囲照度		太陽光：10,000lx / 白熱ランプ：3,000lx
	耐振動		10～55Hz 複振幅1.5mm X, Y, Z 各方向 2時間
	耐衝撃		約50G（500m/s²） X, Y, Z 各方向 3回
	保護構造		IP67
材質			ケース：ABS（ガラス繊維入り）フロントカバー：PMMA
質量（コード含まず）			約20g	約10g
付属品			取付金具：BEF-W100-B※5	取付金具：BEF-W100-B※5 反射ミラー：P250F	取付金具：BEF-W100-B※5

※1.反射板ミラーP250Fにて
※2.100mm×100mm白紙にて
※3.米国FDA規格では、クラスIIに分類されます。
※4.中心強度の1/e²（13.5%）で定義しています。規定のスポット径以外にも漏れ光があり、対象物の周囲に反射率の高いものがあると影響を受けることがあります。
※5.コネクタ式には、取付金具BEF-W100-Aが付属します。

型番リスト

表示件数

型番

検出方式

検出距離【区分】

検出の種類（反射形のみ）

形状

光源

付属品

ケーブル

検出距離詳細

(mm)

接続方式

RoHS?

最小発注数量

拡散反射	～500	拡散反射	投光・受光一体単体使用	赤色半導体レーザクラス2	取付金具BEF-W100-A	-	400	コネクタ式（M8 4ピン)	10	1個
拡散反射	～500	拡散反射	投光・受光一体単体使用	赤色半導体レーザクラス2	取付金具BEF-W100-B	2m	400	コード式(φ3.8mm)	10	1個
回帰反射（ミラー）	～10000	回帰反射	投光・受光一体反射板使用	赤色半導体レーザクラス2	取付金具BEF-W100-A/反射ミラーP250F	-	200～10000	コネクタ式（M8 4ピン)	10	1個
回帰反射（ミラー）	～10000	回帰反射	投光・受光一体反射板使用	赤色半導体レーザクラス2	取付金具BEF-W100-B/反射ミラーP250F	2m	200～10000	コード式(φ3.8mm)	10	1個
透過	10000超	-	投光・受光部別体	赤色半導体レーザクラス1	取付金具BEF-W100-A	-	30000	コネクタ式（M8 4ピン)	10	1個
透過	10000超	-	投光・受光部別体	赤色半導体レーザクラス1	取付金具BEF-W100-B	2m	30000	コード式(φ3.8mm)	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,663円 ( 16,129円 )	3日目
13,750円 ( 15,125円 )	2日目
14,663円 ( 16,129円 )	3日目
13,750円 ( 15,125円 )	在庫品1日目当日出荷可能
19,250円 ( 21,175円 )	3日目
18,337円 ( 20,171円 )	3日目

詳細情報

基本情報

基本情報

標準サイズのアンプ内蔵型レーザセンサ。
【特長】
・LED光源タイプ並のローコスト
・透過型にレーザクラス1を採用
・耐環境性抜群
・レーザ光ならではの小スポット
・高速ラインに対応

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

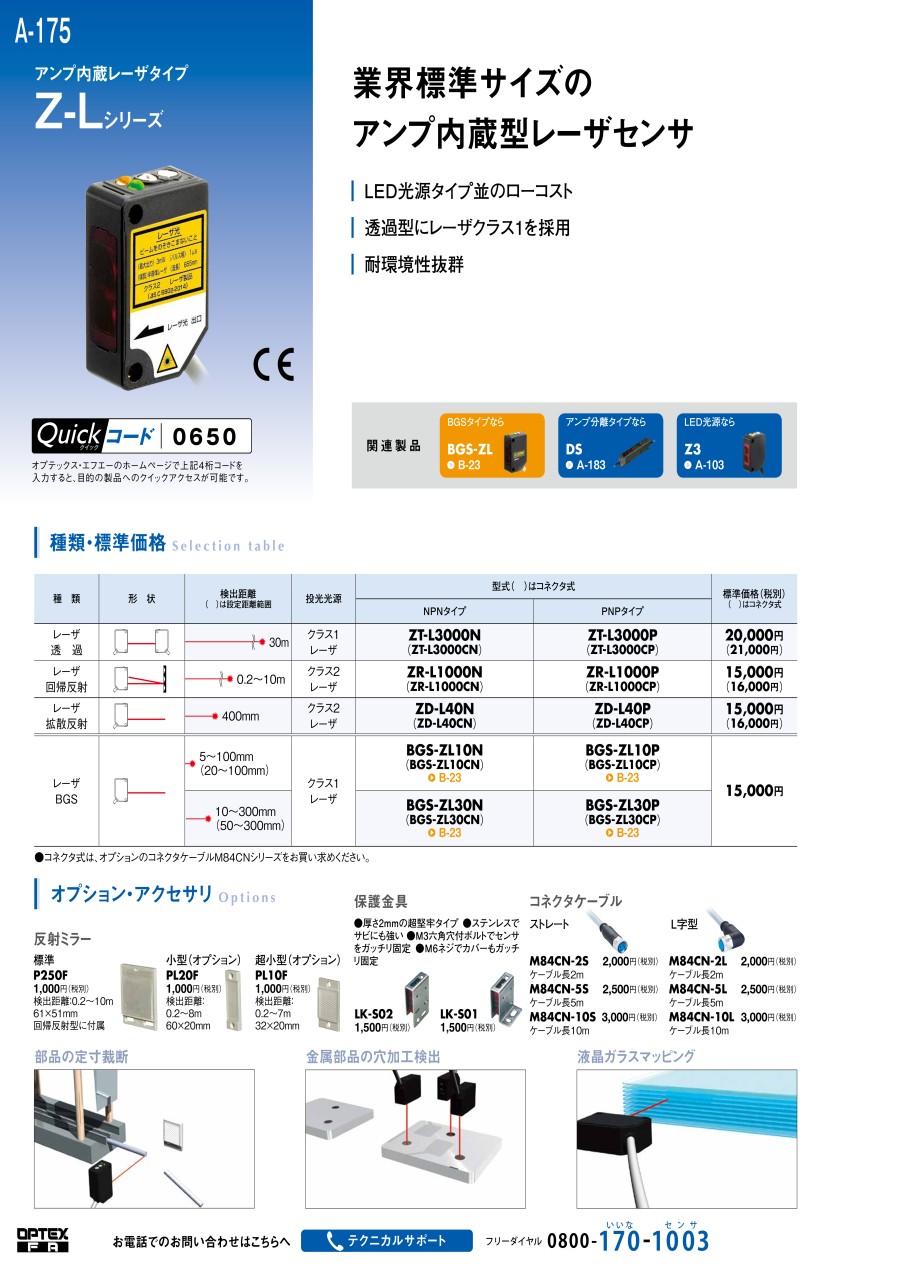

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
