レーザセンサ DSシリーズ（デジタルアンプ分離タイプ）
- 通常単価(税別)
- 13,750円～36,663円
- 税込単価
- 15,125円～40,329円
防水センサヘッドで水のかかる現場でも安心。【特長】・バリエーション豊富なセンサ...
詳細情報を確認する- 種類
- レーザーセンサ
- アンプ 種類
- 分離型（センサ単体）
- 検出光の種類
- レーザー
- 使用環境
- 標準
- 使用周囲温度範囲 (℃)
- -10～+55
- 使用周囲湿度範囲 (%)
- 35～85
- 保護構造 (IEC規格)
- IP67
- ヘッド形状
- 角
- ケース材質
- ポリカーボネート(PC)
商品情報
外形図
センサヘッド
DSTA-200
DSTA-200-MB
DSTC-200
DSTC-200-MB
DSR-800/DSR-5000/DSD-100

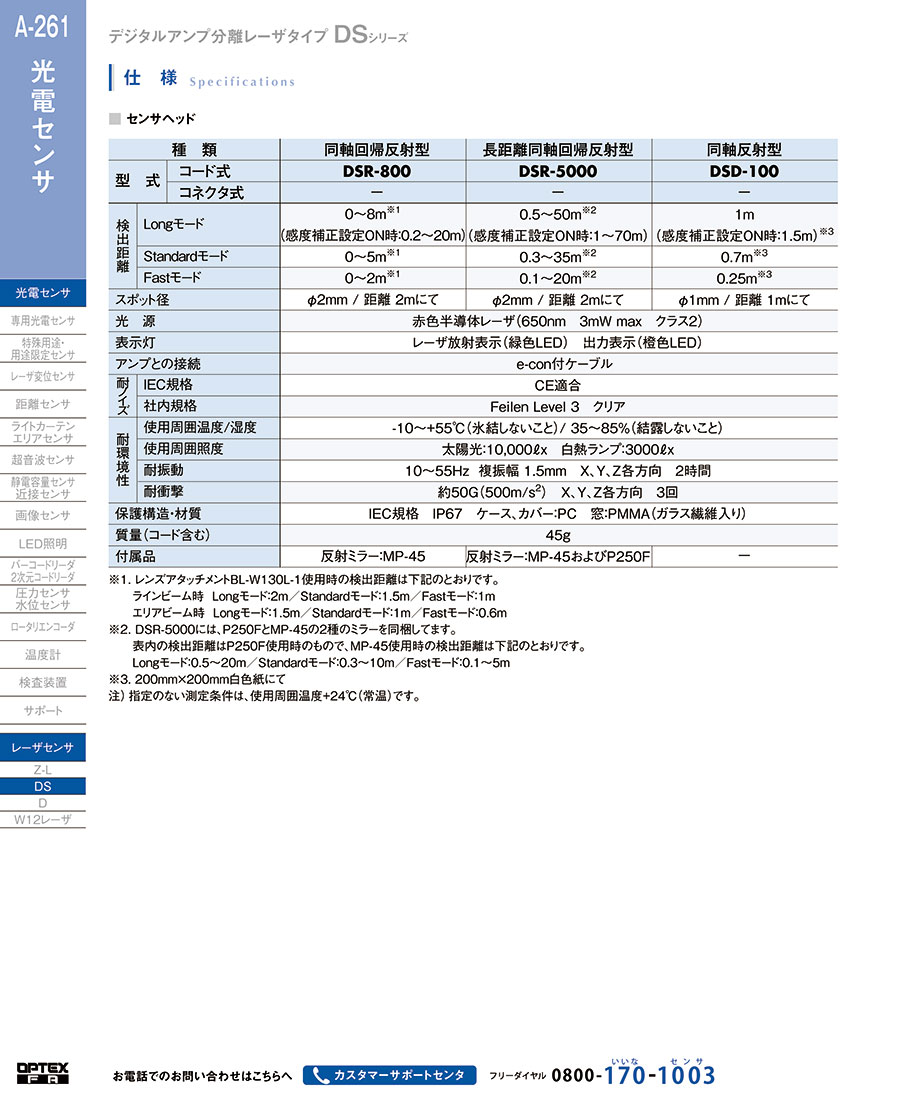

製品仕様
| 種類 | 同軸回帰反射型 | 長距離同軸 回帰反射型 | 同軸反射型 | 透過型 | 透過/測長型 | |
|---|---|---|---|---|---|---|
| 型式 | コード式 | DSR-800 | DSR-5000 | DSD-100 | DSTC-200 | DSTA-200 |
| コネクタ式 | - | - | - | DSTC-200-M8 | DSTA-200-M8 | |
| 検出距離 | Longモード | 0～8m※1 （感度補正設定ON時： 0.2～20m） | 0.5～50m※2 （感度補正設定ON時： 1～70m） | 1m （感度補正設定ON時： 1.5m）※3 | 2m | 2m 0.5m：測長モード※4 |
| Standardモード | 0～5m※1 | 0.3～35m※2 | 0.7m※3 | |||
| Fastモード | 0～2m※1 | 0.1～20m※2 | 0.25m※3 | |||
| スポット径 | φ2mm / 距離 2mにて | φ2mm / 距離 2mにて | φ1mm / 距離 1mにて | φ2mm / 距離 2mにて | 30×2.5mm / 距離 2mにて | |
| 光源 | 赤色半導体レーザ （650nm 3mW max クラス2） | 赤色半導体レーザ （650nm 390μW max クラス1） | ||||
| 表示灯 | レーザ放射表示（緑色LED） 出力表示（橙色LED） | |||||
| アンプとの接続 | e-con付ケーブル | コード式：e-con付ケーブル / コネクタ式：e-con付専用M8コネクタケーブル | ||||
| 耐ノイズ | IEC規格 | CE適合 | ||||
| 社内規格 | Feilen Level 3 クリア | |||||
| 耐環境性 | 使用周囲温度/湿度 | -10～+55℃（氷結しないこと）/ 35～85%（結露しないこと） | ||||
| 使用周囲照度 | 太陽光：10,000? 白熱ランプ：3,000lx | |||||
| 耐振動 | 10～55Hz 複振幅 1.5mm X,Y,Z 各方向 2時間 | |||||
| 耐衝撃 | 約50G（500m/s2） X,Y,Z 各方向 3回 | |||||
| 保護構造・材質 | IEC規格 IP67 ケース、カバー：PC 窓：PMMA（ガラス繊維入り） | |||||
| 質量（コード含む） | 45g | 90g | 115g | |||
| 付属品 | 反射ミラー：MP-45 | 反射ミラー：MP-45およびP250F | - | e-con付専用M8コネクタケーブル（コネクタ式のみ） | ||
※1. レンズアタッチメントBL-W130L-1使用時の検出距離は下記のとおりです。
ラインビーム時 Longモード：2m/Standardモード：1.5m/Fastモード：1m
エリアビーム時 Longモード：1.5m/Standardモード：1m/Fastモード：0.6m
※2. DSR-5000には、P250FとMP-45の2種のミラーを同梱してます。
表内の検出距離はP250F使用時のもので、MP-45使用時の検出距離は下記のとおりです。
Longモード：0.5～20m/Standardモード：0.3～10m/Fastモード：0.1～5m
※3. 200mm×200mm白色紙にて
※4. 測長モード時の応答時間は、LongモードもしくはStandardモードに設定してご使用ください。また、アンプユニットは高機能型をご使用ください。
注）指定のない測定条件は、使用周囲温度+24℃（常温）です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,750円 ( 15,125円 ) | 3日目 |
18,337円 ( 20,171円 ) | 3日目 |
16,500円 ( 18,150円 ) | 5日目 |
32,087円 ( 35,296円 ) | 2日目 |
36,663円 ( 40,329円 ) | 3日目 |
22,913円 ( 25,204円 ) | 2日目 |
27,500円 ( 30,250円 ) | 3日目 |
