デジタルレーザ透明体センサ DR-Qシリーズ
- 通常単価(税別)
- 16,500円
- 税込単価
- 18,150円
【長距離検出】デジタル調整機能搭載のレーザ透明体検出センサ。設定は簡単に、微調...
詳細情報を確認する- 種類
- レーザーセンサ
- 検出方式
- 回帰反射（ミラー）
- アンプ 種類
- 内蔵型
- 検出対象
- 透明体
- 検出の種類（反射形のみ）
- 回帰反射
- 形状
- 投光・受光一体反射板使用
- 検出光の種類
- レーザー
- 光源
- 赤色半導体レーザ クラス2
- 使用環境
- 防油
- 使用周囲温度範囲 (℃)
- -10～+40
- 使用周囲湿度範囲 (%)
- 35～85
- 保護構造 (IEC規格)
- IP67
- ヘッド形状
- 角
- 検出光放射方向
- 側面
- ケース材質
- ABS
- アンプ機能
- 応答速度調整 / しきい値自動補正 / パワーチューニング機能
- 出力
- NPN
- 仕様
- 透明体検出型
- 出力モード
- ライトON/ダークON 機能内切替
- タイマ機能
- あり
- 表示灯
- 出力橙、レーザー放射緑
- 付属品
- 取付金具BEF-WK-190 、反射ミラーＰ250Ｆ
- ヘッド最大サイズ (mm)
- W30×H15×L44.4
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が4型番あります。
商品情報
外形図
コード式
コネクタ式

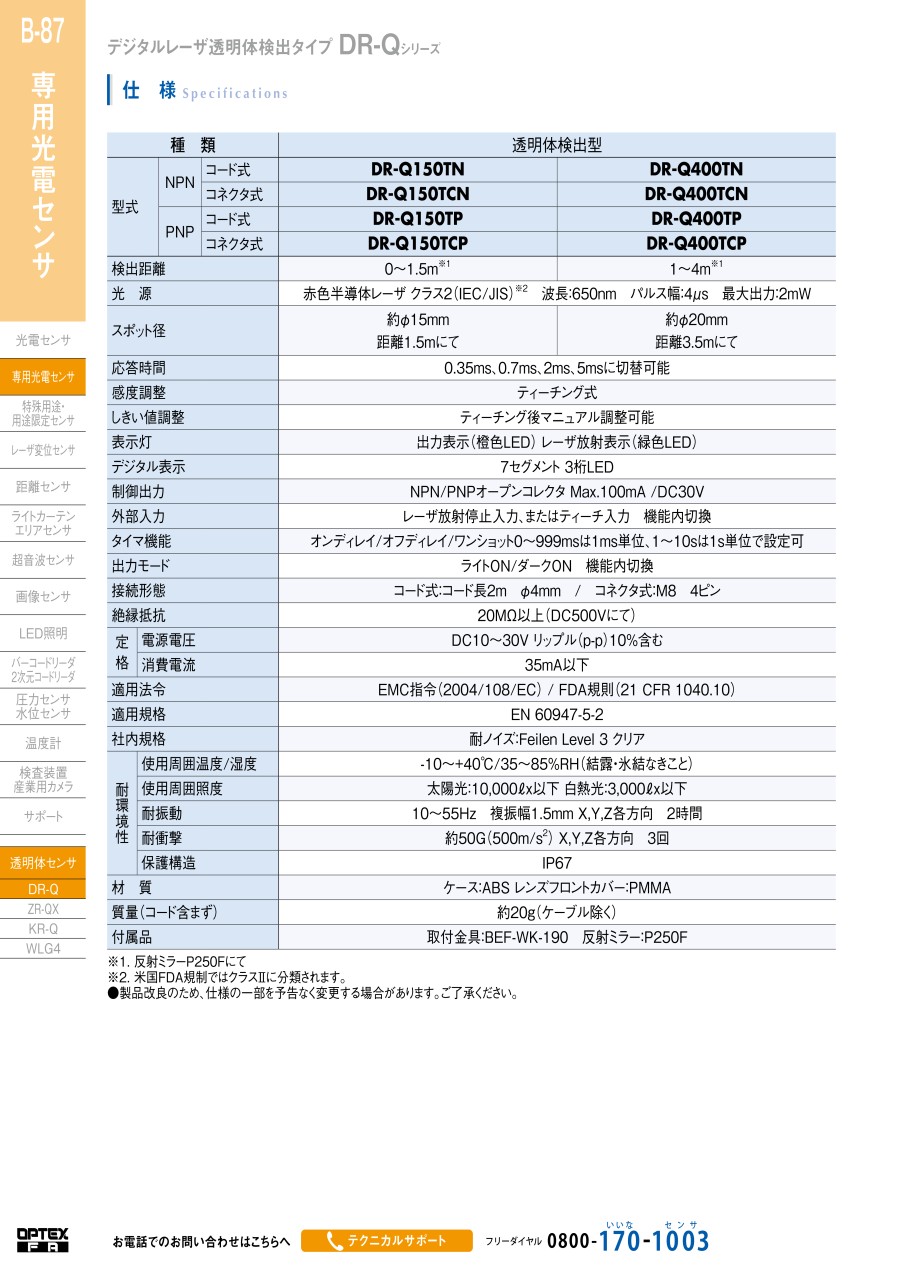

製品仕様
| 種類 | 透明体検出型 | |||
|---|---|---|---|---|
| 型式 | NPN | コード式 | DR-Q150TN | DR-Q400TN |
| コネクタ式 | DR-Q150TCN | DR-Q400TCN | ||
| 検出距離 | 0～1.5m※1 | 1～4m※1 | ||
| 光源 | 赤色半導体レーザ クラス2（IEC/JIS）※2 波長：650nm バルス幅：4μs 最大出力：2mW | |||
| スポット径 | 約φ15mm 距離1.5mにて | 約φ20mm 距離3.5mにて | ||
| 応答時間 | 0.35ms、0.7ms、2ms、5msに切替可能 | |||
| 感度調整 | ティーチング式 | |||
| しきい値調整 | ティーチング後マニュアル調整可能 | |||
| 表示灯 | 出力表示（橙色LED） レ ーザ放射表示（緑色LED） | |||
| デジタル表示 | 7セグメント3桁LED | |||
| 制御出力 | NPN / PNPオープンコレクタ Max.100mA / DC30V | |||
| 外部出力 | レ ーザ放射停止入力またはティーチ入力 機能内切換 | |||
| タイマ機能 | オンディレイ / オフディレイ / ワンショット0～999msは1ms単位、1～10sは1s単位で設定可 | |||
| 出力モード | ライトON / ダークON 機能内切替 | |||
| 接続形態 | コード式：コード長2m φ4mm / コネクタ式：M8 4ピン | |||
| 絶縁抵抗 | 20MΩ以上（DC500Vにて） | |||
| 定格 | 電源電圧 | DC10～30Vリップル（p-p）10%含む | ||
| 消費電流 | 35mA以下 | |||
| 適用法令 | EMC指令（2004/108/EC） / FDA規則（21 CFR 1040.10） | |||
| 適用規格 | EN 60947-5-2 | |||
| 社内規格 | 耐ノイズ：Feilen Level 3 クリア | |||
| 耐環境性 | 使用周囲温度/湿度 | -10～+40℃ / 35～85%RH（結露・氷結なきこと） | ||
| 使用周囲照度 | 太陽光：10,000lx以下 白熱灯：3,000lx以下 | |||
| 耐振動 | 10～55Hz 複振幅1.5mm X, Y, Z 各方向 2時間 | |||
| 耐衝撃 | 約50G（500rn/s2）X, Y, Z 各方向 3回 | |||
| 保護構造 | IP67 | |||
| 材質 | ケース：ABS レンズフロントカバー：PMMA | |||
| 質量（コード含まず） | 約20g（ケーブル除く） | |||
| 付属品 | 取付金具：BEF-WK-190 反射ミラー：P250F | |||
※1.反射ミラーP250Fにて
※2.米国FDA規制ではクラスIIに分類されます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,500円 ( 18,150円 ) | 11日目 |
16,500円 ( 18,150円 ) | 在庫品1日目当日出荷可能 |
16,500円 ( 18,150円 ) | 3日目 |
16,500円 ( 18,150円 ) | 3日目 |
詳細情報
基本情報
【長距離検出】デジタル調整機能搭載のレーザ透明体検出センサ。
設定は簡単に、微調整は任意にレーザ透明体検出センサ誕生！
【特長】
・検出距離Max.4m。
・デジタル調整機能。
・ASC（自動感度補正）機能搭載。
