オプテックス・エフエー

アンプ内蔵センサ KR-Qシリーズ（透明体検出タイプ）

カタログ |

通常単価(税別): 10,987円～15,587円

税込単価: 12,086円～17,146円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：3 日目

ステンレスプロテクタが衝撃をガード。【特長】・ヨコの衝撃からセンサを守るステン...

種類
光電センサ
検出方式
回帰反射（ミラー）
アンプ種類
内蔵型
検出対象
透明体
検出の種類（反射形のみ）
回帰反射
形状
投光・受光一体反射板使用
検出光の種類
標準
光源
赤色LED
使用環境
標準
使用周囲温度範囲 (℃)
-25～+55
使用周囲湿度範囲 (%)
35～85
保護構造 (IEC規格)
IP67
ヘッド形状
角
検出光放射方向
側面
ケース材質
ABS
出力
NPN
出力モード
ライトON/ダークON 配線により切替
表示灯
(赤)入光表示
付属品
取付金具：BEF-W170 反射ミラー：V-61
ヘッド最大サイズ (mm)
W28.6×H12×L37

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コード式

コネクタ式

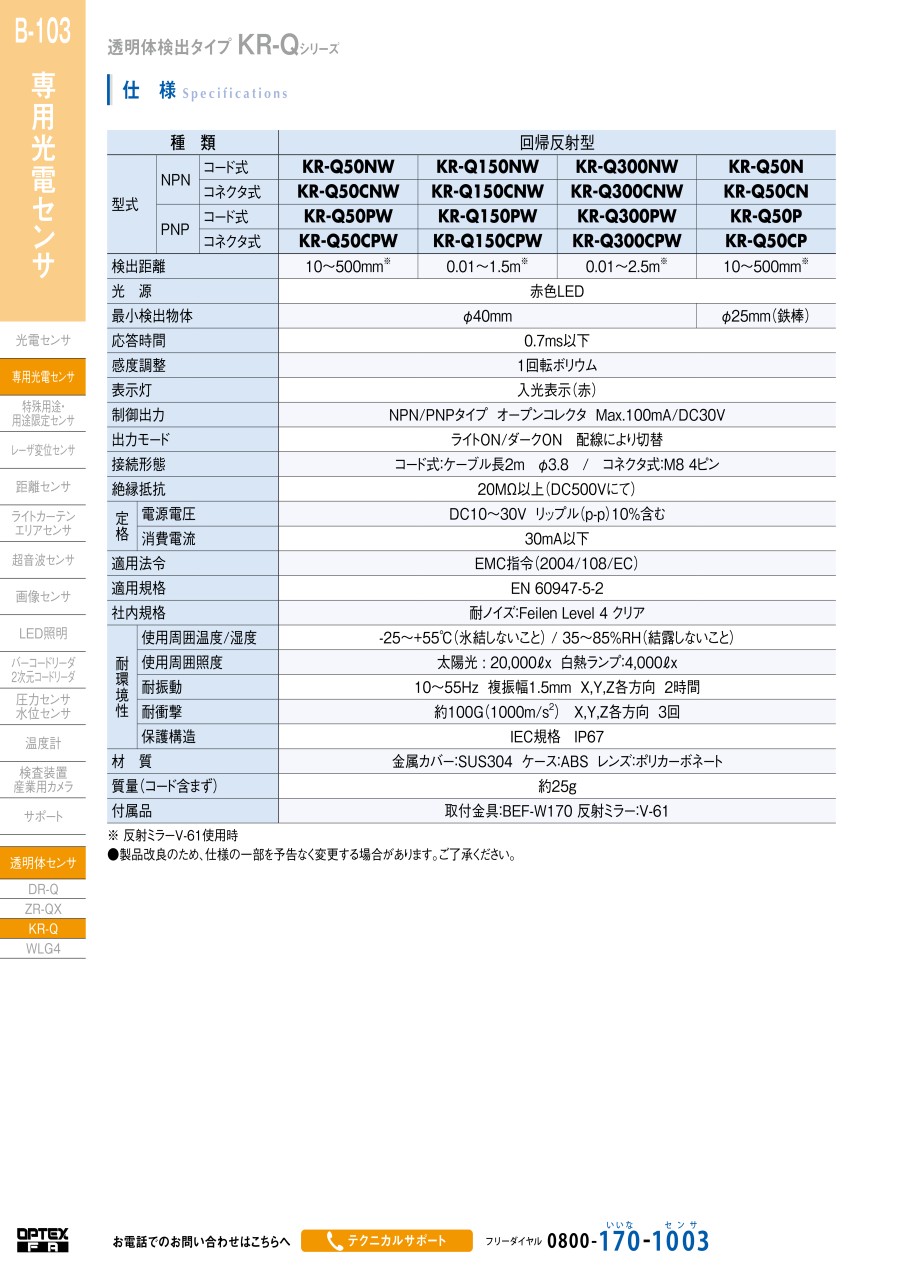

製品仕様

種類			回帰反射型
型式	NPN	コード式	KR-Q50NW	KR-Q150NW	KR-Q300NW	KR-Q50N
型式	NPN	コネクタ式	KR-Q50CNW	KR-Q150CNW	KR-Q300CNW	KR-Q50CN
検出距離			10～500mm※	0.01～1.5m※	0.01～2.5m※	10～500mm※
光源			赤外LED
最小検出物体			φ40mm			φ25mm（鉄棒）
応答時間			0.7ms以下
感度調整			1回転ボリウム
表示灯			入光表示（赤）
制御出力			NPN / PNPタイプオープンコレクタ Max.100mA / DC30V
出力モード			ライトON / ダークON 配線により切替
接続形態			コード式：ケーブル長2m φ3.8 / コネクタ式：M8 4ピン
絶縁抵抗			20MΩ以上（DC500Vにて）
定格	電源電圧		DC10～30V リップル（p-p）10%含む
定格	消費電流		30mA以下
適用法令			EMC指令（2004 / 108 / EC）
適用規格			EN 60947-5-2
社内規格			耐ノイズ：FeilenLevel 4 クリア
耐環境性	使用周囲温度/湿度		-25～+55℃（氷結しないこと） / 35～85%RH（結露しないこと）
	使用周囲照度		太陽光：20,000lx以下白熱ランプ：4,000lx
	耐振動		10～55Hz 複振幅1.5mm X, Y, Z各方向 2時間
	耐衝撃		約100G（1000m/s²） X, Y, Z各方向 3回
	保護構造		IEC規格 IP67
材質			金属カバー：SUS304 ケース：ABS レンズ：ポリカーボネート
質量（コード含まず）			約25g
付属品			取付金具：BEF-W170 反射ミラー：V-61

※反射ミラーV-61使用時

型番リスト

表示件数

型番

検出距離【区分】

ケーブル

検出距離詳細

(mm)

接続方式

最小検出物体(ファイバーセンサ以外)

(mm)

RoHS?

最小発注数量

～500	M8(4ピン)	10～500	コネクタ式	φ25 (鉄棒)	10	1個
～500	M8(4ピン)	10～500	コネクタ式	φ40	10	1個
～500	2m(φ3.8mm)	10～500	コード式	φ25 (鉄棒)	10	1個
～300	2m(φ3.8mm)	10～300	コード式	φ40	10	1個
～2000	M8(4ピン)	10～1500	コネクタ式	φ40	10	1個
～2000	2m(φ3.8mm)	10～1500	コード式	φ40	10	1個
～3000	M8(4ピン)	10～2500	コネクタ式	φ40	10	1個
～3000	2m(φ3.8mm)	10～2500	コード式	φ40	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,913円 ( 13,104円 )	3日目
13,750円 ( 15,125円 )	11日目
10,987円 ( 12,086円 )	在庫品1日目当日出荷可能
11,913円 ( 13,104円 )	2日目
15,587円 ( 17,146円 )	3日目
13,750円 ( 15,125円 )	在庫品1日目当日出荷可能
15,587円 ( 17,146円 )	3日目
13,750円 ( 15,125円 )	3日目

詳細情報

基本情報

基本情報

ステンレスプロテクタが衝撃をガード。
【特長】
・ヨコの衝撃からセンサを守るステンレスプロテクタ
・外部ノイズの影響を完全ガードノイズカットシールド搭載
・回しすぎてもつぶれにくいナット内蔵取付タイプ
・不安解消直近でも安定検出
・すき間から狙える狭視界設計
・国際電気規格を高水準でクリア
・見える赤色ポット光
・1m以上の長距離検出もOK
・メンテナンスの向上に

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
