アンプ内蔵センサ Eシリーズ（ミニチュアタイプ）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 6,257円～6,826円

税込単価: 6,883円～7,509円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オプテックス・エフエー

通常出荷日：3 日目

超薄型、斜め出しコード、フレキシブル取付穴で取付場所を選ばない！【特長】・フラ...

種類
光電センサ
アンプ種類
内蔵型
検出対象
有色面
検出光の種類
標準
光源
赤色LED
使用環境
標準
使用周囲温度範囲 (℃)
-25～+55
使用周囲湿度範囲 (%)
35～85
保護構造 (IEC規格)
IP67
ヘッド形状
角
検出光放射方向
上面
ケース材質
ポリカーボネート(PC)
出力
NPN
ケーブル
2m(φ2.5mm)
接続方式
コード式

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

フラットONタイプ

透過型投光器

透過型受光器

拡散反射型・限定反射型

サイドONタイプ

透過型投光器

透過型受光器

拡散反射型・限定反射型

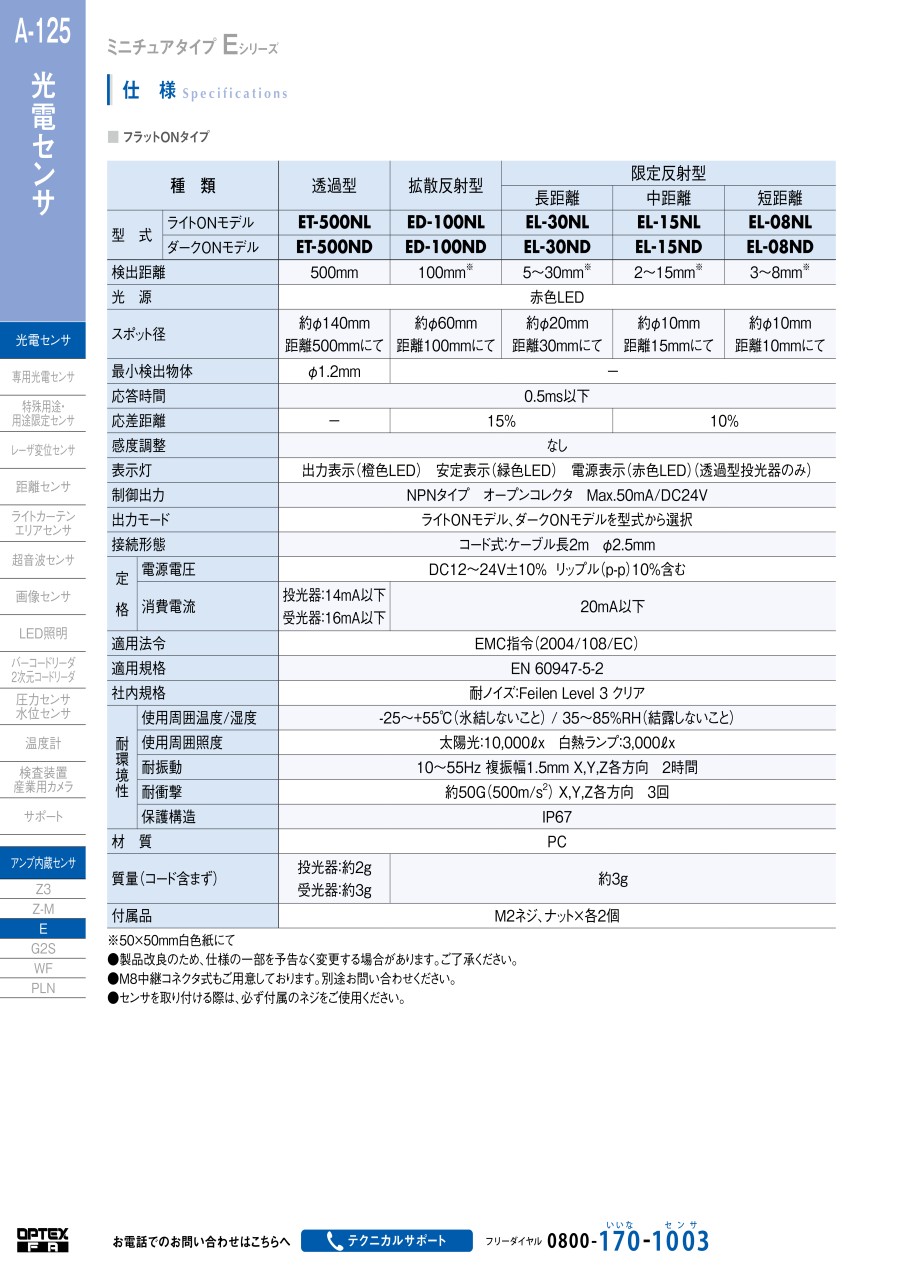

製品仕様

フラットONタイプ

種類		透過型	拡散反射型	限定反射型
種類		透過型	拡散反射型	長距離	中距離	短距離
型式	ライトONモデル	ET-500NL	ED-100NL	EL-30NL	EL-15NL	EL-08NL
型式	ダークONモデル	ET-500ND	ED-100ND	EL-30ND	EL-15ND	EL-08ND
検出距離		500mm	100mm※	5～30mm※	2～15mm※	3～8mm※
光源		赤色LED
スポット径		約φ140mm 距離500mmにて	約φ60mm 距離100mmにて	約φ20mm 距離30mmにて	約φ10mm 距離15mmにて	約φ10mm 距離10mmにて
スポット径		約φ140mm 距離500mmにて	約φ60mm 距離100mmにて	約φ20mm 距離30mmにて	約φ10mm 距離15mmにて	約φ10mm 距離10mmにて
最小検出物体		φ1.2mm	-
応答時間		0.5ms以下
応差距離		-	15%		10%
感度調整		なし
表示灯		出力表示（橙色LED）安定表示（緑色LED）電源表示（赤色LED）（透過型投光器のみ）
制御出力		NPNタイプオープンコレクタ Max.50mA/DC24V
出力モード		ライトONモデル、ダークONモデルを型式から選択
接続形態		コード式：ケーブル長2m φ2.5mm
定格	電源電圧	DC12～24V±10% リップル（p-p）10%含む
	消費電流	投光器14mA以下受光器16mA以下	20mA以下
	消費電流	投光器14mA以下受光器16mA以下	20mA以下
適用法令		EMC指令（2004 / 108 / EC）
適用規格		EN 60947-5-2
社内規格		耐ノイズ：Feilen Level 3 クリア
耐環境性	使用周囲温度/湿度	-25～+55℃（氷結しないこと） / 35～85%RH（結露しないこと）
	使用周囲照度	太陽光：10,000lx 白熱ランプ：3,000lx
	耐振動	10～55Hz 複振幅1.5mm X,Y,Z 各方向 2時間
	耐衝撃	約50G（500m/s²） X,Y,Z 各方向 3回
	保護構造	IP67
材質		PC
質量（コード含まず）		投光器：約2g 受光器：約3g	約3g
質量（コード含まず）		投光器：約2g 受光器：約3g	約3g
付属品		M2ネジ、ナット×各2個

※50×50mm白色紙にて
・センサを取り付ける際は、必ず付属のネジをご使用ください。

サイドONタイプ

種類		透過型	拡散反射型	限定反射型
種類		透過型	拡散反射型	中距離
型式	ライトONモデル	ET-S500NL	ED-S30NL	EL-S15NL
型式	ダークONモデル	ET-S500ND	ED-S30ND	EL-S15ND
検出距離		500mm	30mm※	2～15mm※
光源		赤色LED
スポット径		約φ60mm 距離500mmにて	約φ3mm 距離30mmにて	約φ2mm 距離15mmにて
スポット径		約φ60mm 距離500mmにて	約φ3mm 距離30mmにて	約φ2mm 距離15mmにて
最小検出物体		φ0.8mm	-
応答時間		0.25ms以下	0.5ms以下
応差距離		-	10%
感度調整		なし
表示灯		出力表示（橙色LED）安定表示（緑色LED）電源表示（赤色LED）（透過型投光器のみ）
制御出力		NPNタイプオープンコレクタ Max.50mA / DC24 V
出力モード		ライトONモデル、ダークONモデルを型式から選択
接続形態		コード式：ケーブル長2m φ2.5mm
定格	電源電圧	DC12～24V±10% リップル（p-p）10%含む
	消費電流	投光器14mA以下受光器16mA以下	20mA以下
	消費電流	投光器14mA以下受光器16mA以下	20mA以下
適用法令		EMC指令（2004 / 108 / EC）
適用規格		EN 60947-5-2
社内規格		耐ノイズ：FeilenLevel 3 クリア
耐環境性	使用周囲温度/湿度	-25～+55℃（氷結しないこと） / 35～85%RH（結露しないこと）
	使用周囲照度	太陽光：10,000lx 白熱ランプ：3,000lx
	耐振動	10～55Hz複振幅1.5mm X,Y,Z各方向 2時間
	耐衝撃	約50G（500m/s²） X,Y,Z各方向 3回
	保護構造	IP67
材質		PC
質量（コード含まず）		投光器：約2g 受光器：約3g	約3g
質量（コード含まず）		投光器：約2g 受光器：約3g	約3g
付属品		M2ネジ、ナット×各2個

※50×50mm白色紙にて
・センサを取り付ける際は、必ず付属のネジをご使用ください。

型番リスト

表示件数

型番

検出方式

検出距離【区分】

検出の種類（反射形のみ）

形状

仕様

出力モード

検出距離詳細

(mm)

ヘッド最大サイズ

(mm)

RoHS?

最小発注数量

拡散反射	～100	拡散反射	投光・受光一体単体使用	フラットONタイプ	ダークONモデル	100	W14×H3.5×L20.5	10	1個
拡散反射	～30	拡散反射	投光・受光一体単体使用	サイドONタイプ	ダークONモデル	5～30	W15.45×H5×L20.7	10	1個
拡散反射	～30	拡散反射	投光・受光一体単体使用	サイドONタイプ	ライトONモデル	5～30	W15.45×H5×L20.7	10	1個
拡散反射	～10	限定反射	投光・受光一体単体使用	フラットONタイプ短距離	ダークONモデル	3～8	W14×H3.5×L20.5	10	1個
拡散反射	～10	限定反射	投光・受光一体単体使用	フラットONタイプ短距離	ライトONモデル	3～8	W14×H3.5×L20.5	10	1個
拡散反射	～20	限定反射	投光・受光一体単体使用	フラットONタイプ中距離	ダークONモデル	2～15	W14×H3.5×L20.5	10	1個
拡散反射	～20	限定反射	投光・受光一体単体使用	フラットONタイプ中距離	ライトONモデル	2～15	W14×H3.5×L20.5	10	1個
拡散反射	～30	限定反射	投光・受光一体単体使用	フラットONタイプ長距離	ダークONモデル	5～30	W14×H3.5×L20.5	10	1個
拡散反射	～30	限定反射	投光・受光一体単体使用	フラットONタイプ長距離	ライトONモデル	5～30	W14×H3.5×L20.5	10	1個
拡散反射	～20	限定反射	投光・受光一体単体使用	サイドONタイプ中距離	ダークONモデル	2～15	W15.45×H5×L20.7	10	1個
拡散反射	～20	限定反射	投光・受光一体単体使用	サイドONタイプ中距離	ライトONモデル	2～15	W15.45×H5×L20.7	10	1個
透過	～500	-	投光・受光部別体	フラットONタイプ	ダークONモデル	500	W12×H3.5×L20.8	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,258円 ( 6,884円 )	3日目
6,258円 ( 6,884円 )	3日目
6,258円 ( 6,884円 )	3日目
6,826円 ( 7,509円 )	3日目
6,257円 ( 6,883円 )	2日目
6,257円 ( 6,883円 )	2日目
6,257円 ( 6,883円 )	3日目
6,257円 ( 6,883円 )	2日目
6,826円 ( 7,509円 )	5日目
6,826円 ( 7,509円 )	3日目
6,257円 ( 6,883円 )	在庫品1日目当日出荷可能
6,588円 ( 7,247円 )	5日目

詳細情報

基本情報

基本情報

超薄型、斜め出しコード、フレキシブル取付穴で取付場所を選ばない！
【特長】
・フラットONタイプとサイドONタイプをラインナップ
・サイドONタイプは、5mm厚となります
・幅に余裕がない取付場所にはサイドONタイプを、厚みに余裕がない場所にはフラットONタイプを。用途に応じてお選びいただけます
・厚さわずか3.5mm（フラットONタイプ）
・取付スペースがほとんどない場所にも設置可能になりました
・センサへのコードの取付を斜めにしておりますので、壁面設置の場合でも、床面設置する場合でもコードにストレスがかかりません
・加工時にピッチがズレた穴や、すでにあいている穴にもフレキシブル取付が可能です
・センサの前面からでも背面からでも見やすい安定表示灯（緑色）と出力表示灯（橙色）を装備。
・光軸調整の際、その都度前に回りにこまなくても表示灯が確認できます

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
