デジタルカラー/マークセンサ DMシリーズ

デジタルカラー/マークセンサ DMシリーズ DM-18TN
  • 種類
    光電センサ
  • 検出方式
    色識別
  • 検出距離【区分】
    ～20
  • アンプ 種類
    内蔵型
  • 検出対象
    有色面 / 細線形状
  • 検出の種類（反射形のみ）
    限定反射
  • 形状
    投光・受光一体単体使用
  • 検出光の種類
    レーザー
  • 光源
    R(赤)/G(緑)/B(青)
  • 使用環境
    標準
  • 使用周囲温度範囲 (℃)
    -25～+55
  • 使用周囲湿度範囲 (%)
    35～85
  • 保護構造 (IEC規格)
    IP67
  • ヘッド形状
    角
  • 検出光放射方向
    側面
  • ケース材質
    ABS
  • アンプ機能
    応答速度調整 / しきい値自動補正 / パワーチューニング機能
  • 出力
    NPN
  • 出力モード
    ライトON/ダークON 機能内切替
  • タイマ機能
    あり
  • 表示灯
    (橙)出力表示、(緑)安定表示
  • 付属品
    取付金具：BEF-WK-190
  • ケーブル
    2m(φ4mm)
  • 検出距離詳細 (mm)
    18±2
  • 接続方式
    コード式
  • ヘッド最大サイズ (mm)
    W30×H15×L44.4

型番:

DM-18TN
解除
数量：
－閉じる

DM-18TNの仕様・寸法情報

種類
光電センサ
検出方式
色識別
検出距離【区分】
～20
アンプ 種類
内蔵型
検出対象
有色面 / 細線形状
検出の種類（反射形のみ）
限定反射
形状
投光・受光一体単体使用
検出光の種類
レーザー
光源
R(赤)/G(緑)/B(青)
使用環境
標準
使用周囲温度範囲(℃)
-25～+55
使用周囲湿度範囲(%)
35～85
保護構造 (IEC規格)
IP67
ヘッド形状
角
検出光放射方向
側面
ケース材質
ABS
アンプ機能
しきい値自動補正 / パワーチューニング機能 / 応答速度調整
出力
NPN
出力モード
ライトON/ダークON 機能内切替
タイマ機能
あり
表示灯
(橙)出力表示、(緑)安定表示
付属品
取付金具：BEF-WK-190
ケーブル
2m(φ4mm)
検出距離詳細(mm)
18±2
接続方式
コード式
ヘッド最大サイズ(mm)
W30×H15×L44.4
RoHS?
10
-
-

商品情報

外形図

デジタルカラー/マークセンサ DMシリーズ Alt:外形図01

コード式

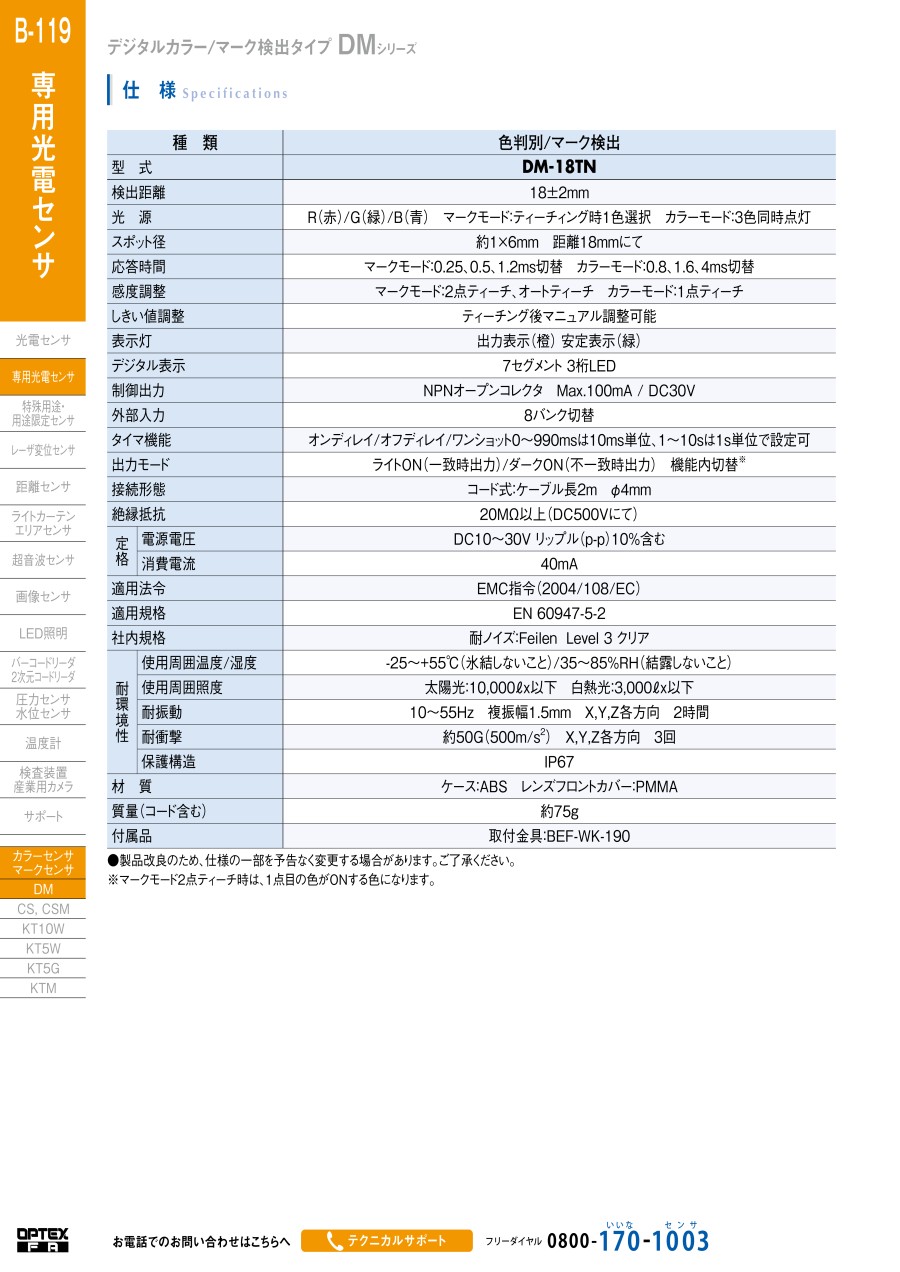

製品仕様

種類色判別 / マーク検出
型式  DM-18TN
検出距離 18±2mm
光源R（赤） / G（緑） / B（青） マークモード：ティーチィング時1色選択   カラー モード：3色同時点灯
スポット径 約1×6mm 距離18mmにて
応答時間マークモード：0.25、0.5、1.2ms切替 カラーモード：0.8、1.6、4ms切替
感度調整マークモード：2点ティーチ、オートティーチ カラー モード：1点ティーチ
しきい値調整 ティーチング後マニュアル調整可能
表示灯 出力表示（橙）安定表示（緑）
デジタル表示 7セグメント3桁LED
制御出力NPNオープンコレクタ  Max.100mA  / DC30V
外部入力 8バンク切替
タイマ機能 オンディレイ / オフディレイ / ワンショット0～990msは10ms単位、1～10sは1s単位で設定可
出力モード ライトON（一致時出力） / ダークON（不一致時出力） 機能内切替※
接続形態 コード式：ケーブル長2m φ4mm
絶縁抵抗20MΩ以上（DC500Vにて）
定格電源電圧 DC10～30Vリップル（p-p）10%含む
消費電流 40mA
適用法令 EMC指令（2004 / 108 / EC）
適用規格 EN 60947-5-2
社内規格 耐ノイズ：Feilen Level 3 クリア
耐環境性使用周囲温度/湿度 -25～+55℃（氷結しないこと） / 35～85%RH（結露しないこと）
使用周囲照度 太陽光：10,000lx以下 白熱光：3,000lx以下
耐振動 10～55Hz 複振幅1.5mm X,Y,Z各方向 2時間
耐衝撃 約50G（500rn/s2） X,Y,Z各方向 3回
保護構造 IP67
材質 ケース：ABS レンズフロントカバー：PMMA
質量（コード含む） 約75g
付属品取付金具：BEF-WK-190

※マークモード2点ティーチ時は、1点目の色がONする色になります。
