オプテックス・エフエー

レーザ、標準BGSセンサ BGS-Zシリーズ

レーザ、標準BGSセンサ BGS-Zシリーズ
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
8,797円～13,750円
税込単価
9,677円～15,125円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アンプ内蔵センサ 標準タイプ Z3シリーズ

オプテックス・エフエー

アンプ内蔵センサ 標準タイプ Z3シリーズ
0
通常価格(税別)： 5,900円 (税込価格：6,490円)

通常出荷日：6 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ステンレスハウジング光電センサ BGS-ZMシリーズ

オプテックス・エフエー

ステンレスハウジング光電センサ BGS-ZMシリーズ
0
通常価格(税別)： 12,738円 (税込価格：14,012円)

通常出荷日：在庫品1日目

【特長】・レーザタイプとハイパワー狭窄LEDタイプのBGS・低応差で高精度段差...

詳細情報を確認する
  • 検出方式
    拡散反射
  • アンプ 種類
    内蔵型
  • 検出の種類（反射形のみ）
    BGS反射
  • 形状
    投光・受光一体単体使用
  • 使用環境
    背景影響 / 低応差
  • 使用周囲湿度範囲 (%)
    35～85
  • 保護構造 (IEC規格)
    IP67
  • ヘッド形状
    角
  • 検出光放射方向
    側面
  • ケース材質
    ABS
  • アンプ機能
    応答速度調整
  • 出力
    NPN
  • 出力モード
    ライトON/ダークON スイッチ切替

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
数量：

商品情報

外形図

レーザ、標準BGSセンサ BGS-ZL・BGS-Zシリーズ Alt:外形図01

コード式

レーザ、標準BGSセンサ BGS-ZL・BGS-Zシリーズ Alt:外形図02

コネクタ式

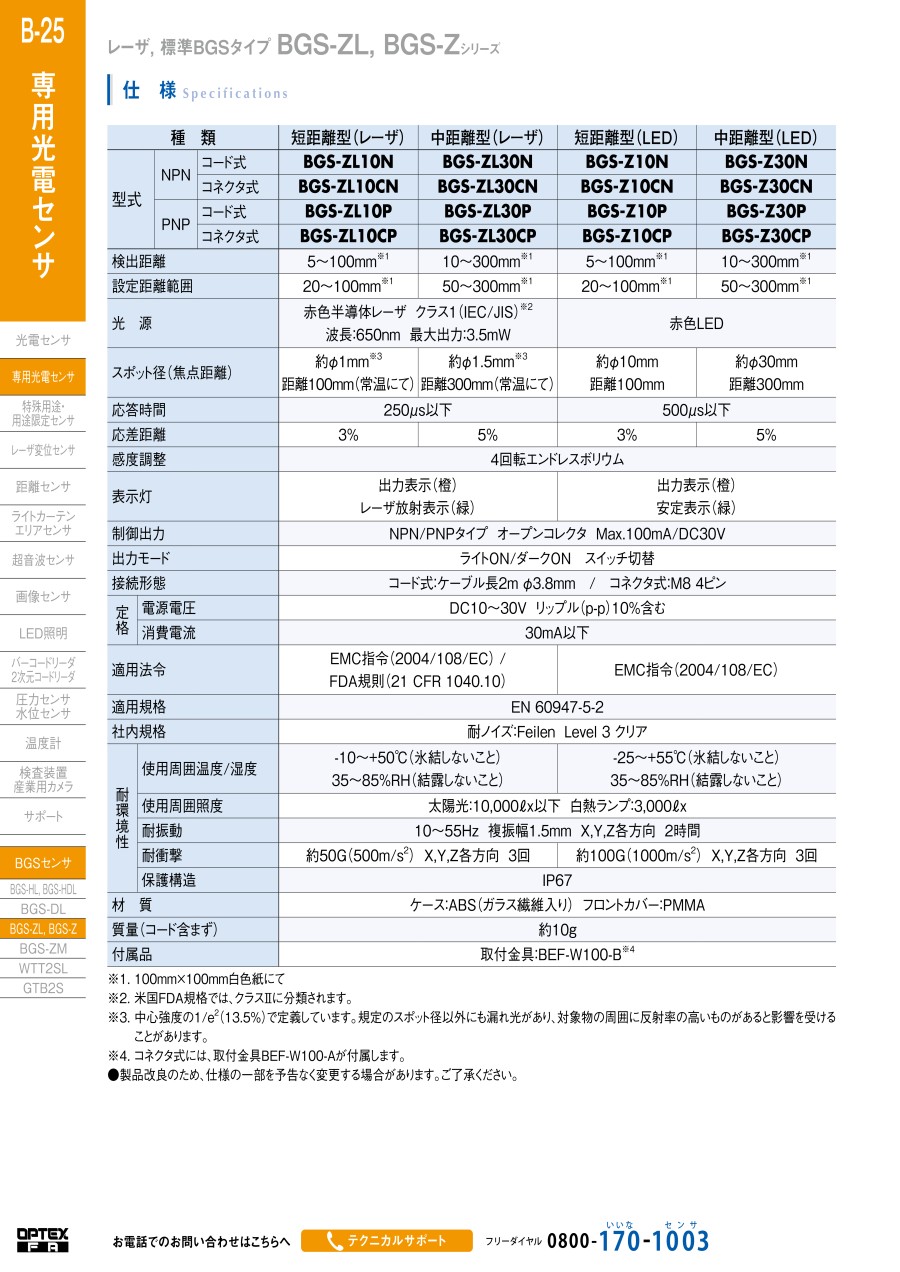

製品仕様

種類短距離型（レーザ）中距離型（レーザ）短距離型（LED）中距離型（LED）
型式NPNコード式 BGS-ZL10N BGS-ZL30N BGS-Z10N BGS-Z30N
コネクタ式BGS-ZL10CN BGS-ZL30CN BGS-Z10CN BGS-Z30CN
検出距離5～100mm※110～300mm※15～100mm※110～300mm※1
設定距離範囲20～100mm※1 50～300mm※120～100mm※1 50～300mm※1
光源赤色半導体レーザ クラス1（IEC / JIS）※2
波長：650nm 最大出力：3.5mW 		赤色LED
スポット径（焦点距離）約φ1mm※3
距離100mm（常温にて） 		約φ1.5mm※3
距離300mm（常温にて）		約φ10mm
距離100mm		約φ30mm
距離300mm
応答時間250μs以下 500μs以下
応差距離3%5%3%5%
感度調整 4回転エンドレスボリウム
表示灯 出力表示（橙）
レ ーザ放射表示（緑）		出力表示（橙）
安定表示（緑）
制御出力 NPN / PNPタイプ オープンコレクタ Max.100mA / DC30V
出力モード ライトON / ダークON スイッチ切替
接続形態 コード式：ケーブル長2m φ3.8mm  / コネクタ式：M8 4ピン
定格電源電圧 DC10～30V リップル（p-p）10%含む
消費電流 30mA以下
適用法令 EMC指令（2004 / 108 / EC）  /
FDA規則（21 CFR 1040.10） 		 EMC指令（2004 / 108 / EC）
適用規格EN 60947-5-2
社内規格 耐ノイズ：Feilen Level 3 クリア
耐環境性使用周囲温度 / 湿度-10～+50℃（氷結しないこと）
35～85%RH（結露しないこと）		-25～+55℃（氷結しないこと）
35～85%RH（結露しないこと）
使用周囲照度太陽光：10,000lx以下  白熱ランプ：3,000lx
耐振動 10～55Hz 複振幅1.5mm  X, Y, Z各方向 2時間
耐衝撃 約50G（500m / s2） X, Y, Z各方向3回  約100G （1000m / s2） X, Y, Z各方向3回
保護構造 IP67
材質 ケー ス：ABS（ガラス繊維入り） フロントカバー：PMMA
質量（コード含まず） 約10g
付属品 取付金具：BEF-W100-B※4

※1. 100mm×100mm白色紙にて
※2. 米国FDA規格では、クラスIIに分類されます。
※3. 中心強度の1/e2（13.5%）で定義しています。規定のスポット径以外にも漏れ光があり、対象物の周囲に反射率の高いものがあると影響を受けることがあります。
※4. コネクタ式には、取付金具BEF-W100-Aが付属します。

型番リスト

表示件数
  • 1
    • 型番
    BGS-Z10CN
    BGS-Z10N
    BGS-Z30CN
    BGS-Z30N
    BGS-ZL10CN
    BGS-ZL30CN

    種類

    検出距離【区分】

    検出対象

    検出光の種類

    光源

    使用周囲温度範囲

    (℃)

    仕様

    表示灯

    付属品

    ケーブル

    検出距離詳細

    (mm)

    接続方式

    ヘッド最大サイズ

    (mm)

    		RoHS?最小発注数量
    光電センサ
    ～100
    有色面
    標準
    赤色LED
    -25～+55
    短距離型(ハイパワー狭窄LED)
    (橙)出力、(緑)安定
    取付金具：BEF-W100-A、(別売)コネクタケーブルM84CNシリーズ
    M8(4ピン)
    5～100
    コネクタ式
    W20×H11×L41.3
    10
    1個
    光電センサ
    ～100
    有色面
    標準
    赤色LED
    -25～+55
    短距離型(ハイパワー狭窄LED)
    (橙)出力、(緑)安定
    取付金具：BEF-W100-B
    2m(φ3.8mm)
    5～100
    コード式
    W20×H11×L31
    10
    1個
    光電センサ
    ～300
    有色面
    標準
    赤色LED
    -25～+55
    中距離型(ハイパワー狭窄LED)
    (橙)出力、(緑)安定
    取付金具：BEF-W100-A、(別売)コネクタケーブルM84CNシリーズ
    M8(4ピン)
    10～300
    コネクタ式
    W20×H11×L41.3
    10
    1個
    光電センサ
    ～300
    有色面
    標準
    赤色LED
    -25～+55
    中距離型(ハイパワー狭窄LED)
    (橙)出力、(緑)安定
    取付金具：BEF-W100-B
    2m(φ3.8mm)
    10～300
    コード式
    W20×H11×L31
    10
    1個
    レーザーセンサ
    ～100
    微小面積 / 有色面
    レーザー
    赤色半導体レーザ クラス1
    -10～+50
    短距離型(レーザクラス1)
    (橙)出力、(緑)レーザー放射
    取付金具：BEF-W100-B、(別売)コネクタケーブルJCNシリーズ
    M8(4ピン)
    5～100
    コネクタ式
    W20×H11×L41.3
    10
    1個
    レーザーセンサ
    ～300
    微小面積 / 有色面
    レーザー
    赤色半導体レーザ クラス1
    -10～+50
    中距離型(レーザクラス1)
    (橙)出力、(緑)レーザー放射
    取付金具：BEF-W100-B、(別売)コネクタケーブルJCNシリーズ
    M8(4ピン)
    10～300
    コネクタ式
    W20×H11×L41.3
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,797円
    ( 9,677円 )
    3日目
    8,997円
    ( 9,897円 )
    在庫品1日目当日出荷可能
    8,997円
    ( 9,897円 )
    3日目
    8,997円
    ( 9,897円 )
    在庫品1日目当日出荷可能
    13,750円
    ( 15,125円 )
    3日目
    13,750円
    ( 15,125円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・レーザタイプとハイパワー狭窄LEDタイプのBGS
    ・低応差で高精度段差判別
    ・取付穴ピッチ25.4mm

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
