ステンレスダクト継手 フランジ プレート
- 通常単価(税別)
- 6,240円～9,385円
- 税込単価
- 6,864円～10,324円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
JIS G 4305によるSUS304製のプレートフランジです。【カタログ内の安全のための注意事項をご...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

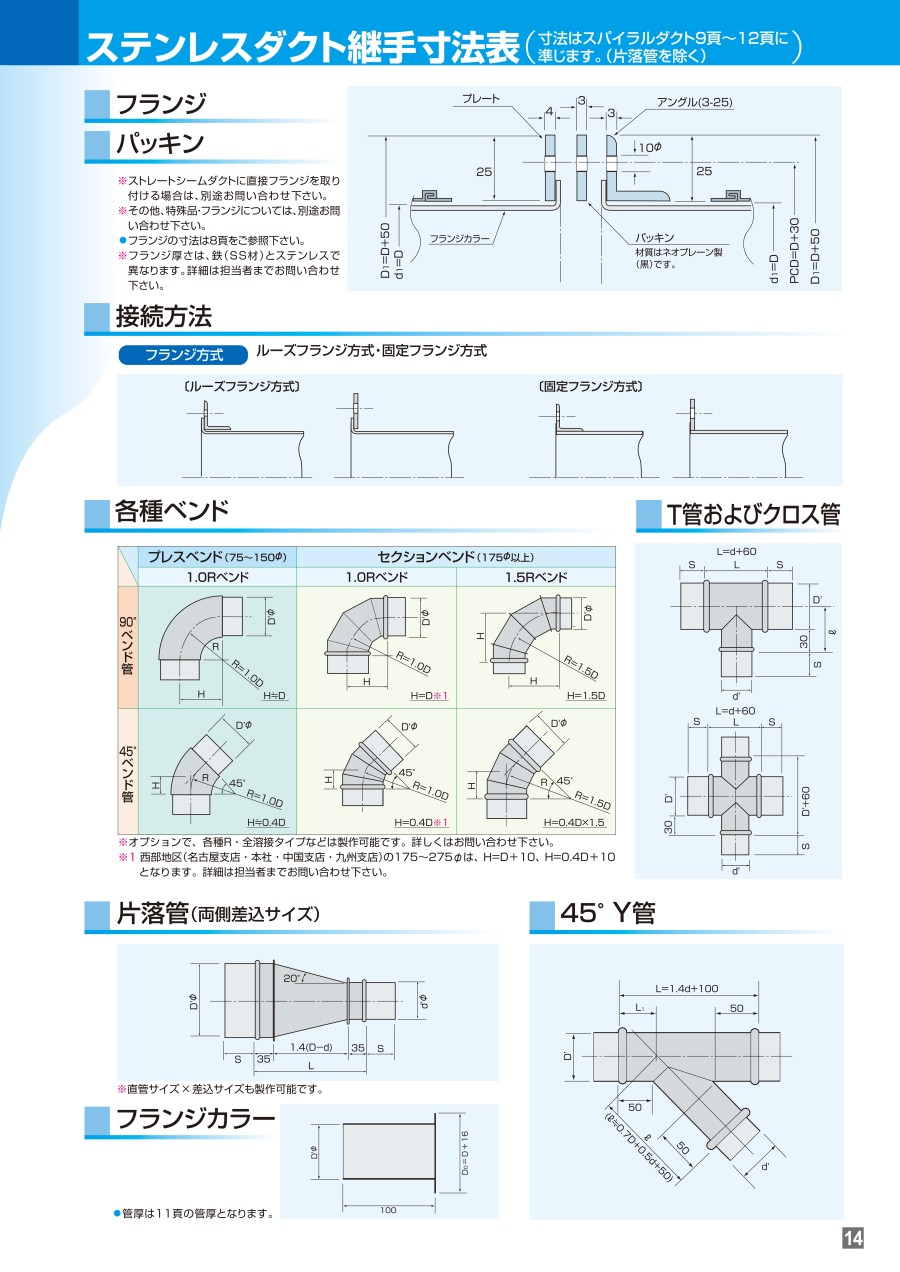

外形図
規格表
単位：mm
| 型番 | 呼径 D | D1 | d1 | PCD | 孔数 |
|---|---|---|---|---|---|
| SU-U-LF-75 | 75 | 125 | 75 | 105 | 4 |
| SU-U-LF-100 | 100 | 150 | 100 | 130 | 6 |
| SU-U-LF-125 | 125 | 175 | 125 | 155 | |
| SU-U-LF-150 | 150 | 200 | 150 | 180 | |
| SU-U-LF-175 | 175 | 225 | 175 | 205 |
使用例
接続方法
商品特長詳細
空気漏洩量
スパイラルダクトのハゼ部は強固にロッキングされており空気はほとんど漏れません。
しかし、極めて微小な単位で測定すると右図に示す程度の漏れが確認できることが知られています。
空気調和衛生学会が定める高圧ダクト2の制限空気漏れ量と比べて1/1,000程度の漏れ量です（図はハゼ1mあたりの漏れ量で示しています）。
しかし、極めて微小な単位で測定すると右図に示す程度の漏れが確認できることが知られています。
空気調和衛生学会が定める高圧ダクト2の制限空気漏れ量と比べて1/1,000程度の漏れ量です（図はハゼ1mあたりの漏れ量で示しています）。
【ハゼ部の空気漏洩量】
継手からの漏れ量は施工精度により差がありますが、一般的な事例では右図に示す程度の漏れ量とされています。
（図は周長1mあたりの漏れ量で示しています）
（図は周長1mあたりの漏れ量で示しています）
【接続部の空気漏洩量】
注意・禁止事項
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,385円 ( 10,324円 ) | 5日目 |
6,240円 ( 6,864円 ) | 5日目 |
6,800円 ( 7,480円 ) | 5日目 |
7,676円 ( 8,444円 ) | 在庫品1日目当日出荷可能 |
8,508円 ( 9,359円 ) | 5日目 |
詳細情報
基本情報
JIS G 4305によるSUS304製のプレートフランジです。【カタログ内の安全のための注意事項をご確認ください】
【特長】
・JISG4305によるSUS304製のプレートフランジです
