栗本鐵工所

スパイラルダクト継手片落管（差込サイズ×差込サイズ）

Name: スパイラルダクト継手 片落管（差込サイズ×差込サイズ）
Brand: 栗本鐵工所
SKU: 221004926804
Rating: 4.5 (16 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（16件）

通常単価(税別): 2,001円～6,211円

税込単価: 2,201円～6,832円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

栗本鐵工所

ステンレスダクト継手片落管（両側差込サイズ）

通常価格(税別)： 9,354円 (税込価格：10,289円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

栗本鐵工所

スパイラルダクト継手ニップル

4.5

通常価格(税別)： 417円 (税込価格：459円)

通常出荷日：在庫品1日目

JIS G 3302による溶融亜鉛めっき鋼板製の継手です。【特長】・強度が高い...

詳細情報を確認する

継手種類
片落管
材質
鋼板
接続種類
異径
表面処理
溶融亜鉛めっき
ガスケット
無し

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

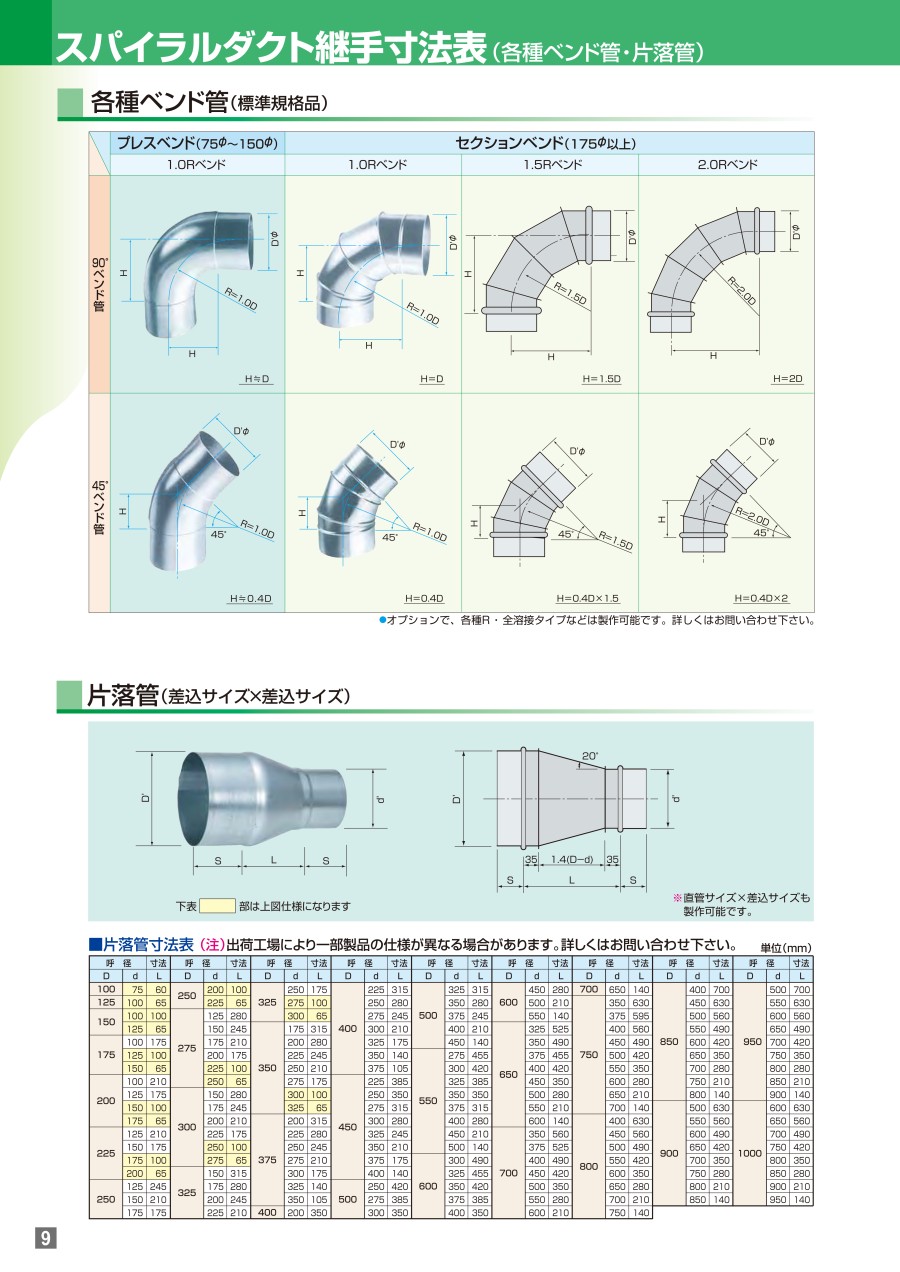

外形図

材質：鋼板
表面処理：溶融亜鉛めっき
共通寸法S=60以上

規格表

単位（mm）

使用例

配管サイズが変わる際に使用。

型番リスト

表示件数

型番

呼び径 1

呼び径 2

寸法 L

(mm)

差込部径 D'

最小発注数量

100	75	60	98	1個
125	100	65	123	1個
150	100	100	148	1個
150	125	65	148	1個
175	100	175	173	1個
175	125	100	173	1個
175	150	65	173	1個
200	100	210	198	1個
200	125	175	198	1個
200	150	100	198	1個
200	175	65	198	1個
225	125	210	223	1個
225	150	175	223	1個
225	175	100	223	1個
225	200	65	223	1個
250	125	245	248	1個
250	150	210	248	1個
250	175	175	248	1個
250	200	100	248	1個
250	225	65	248	1個
275	125	280	273	1個
275	150	245	273	1個
275	175	210	273	1個
275	200	175	273	1個
275	225	100	273	1個
275	250	65	273	1個
300	150	280	298	1個
300	175	245	298	1個
300	200	210	298	1個
300	225	175	298	1個
300	250	100	298	1個
300	275	65	298	1個
325	150	315	323	1個
325	175	280	323	1個
325	200	245	323	1個
325	225	210	323	1個
325	250	175	323	1個
325	275	100	323	1個
325	300	65	323	1個
350	175	315	348	1個
350	200	280	348	1個
350	225	245	348	1個
350	250	210	348	1個
350	275	175	348	1個
350	300	100	348	1個
350	325	65	348	1個

通常単価(税別) (税込単価)	通常出荷日

3,884円 ( 4,272円 )	在庫品1日目当日出荷可能
2,708円 ( 2,979円 )	在庫品1日目当日出荷可能
2,001円 ( 2,201円 )	在庫品1日目当日出荷可能
2,888円 ( 3,177円 )	在庫品1日目当日出荷可能
3,450円 ( 3,795円 )	在庫品1日目当日出荷可能
3,450円 ( 3,795円 )	在庫品1日目当日出荷可能
3,450円 ( 3,795円 )	在庫品1日目当日出荷可能
3,884円 ( 4,272円 )	在庫品1日目当日出荷可能
4,077円 ( 4,485円 )	在庫品1日目当日出荷可能
2,883円 ( 3,171円 )	在庫品1日目当日出荷可能
4,077円 ( 4,485円 )	在庫品1日目当日出荷可能
4,039円 ( 4,443円 )	4日目
4,240円 ( 4,664円 )	在庫品1日目当日出荷可能
4,039円 ( 4,443円 )	4日目
4,240円 ( 4,664円 )	在庫品1日目当日出荷可能
4,501円 ( 4,951円 )	在庫品1日目当日出荷可能
4,501円 ( 4,951円 )	在庫品1日目当日出荷可能
4,176円 ( 4,594円 )	4日目
4,503円 ( 4,953円 )	在庫品1日目当日出荷可能
4,384円 ( 4,822円 )	4日目
5,123円 ( 5,635円 )	4日目
5,123円 ( 5,635円 )	4日目
5,123円 ( 5,635円 )	4日目
5,123円 ( 5,635円 )	4日目
5,123円 ( 5,635円 )	4日目
5,123円 ( 5,635円 )	4日目
5,324円 ( 5,856円 )	4日目
5,324円 ( 5,856円 )	4日目
5,523円 ( 6,075円 )	4日目
5,523円 ( 6,075円 )	4日目
5,523円 ( 6,075円 )	4日目
5,523円 ( 6,075円 )	4日目
6,090円 ( 6,699円 )	4日目
6,090円 ( 6,699円 )	4日目
6,090円 ( 6,699円 )	4日目
6,090円 ( 6,699円 )	4日目
5,853円 ( 6,438円 )	4日目
5,853円 ( 6,438円 )	4日目
6,090円 ( 6,699円 )	4日目
6,211円 ( 6,832円 )	4日目
6,211円 ( 6,832円 )	4日目
6,211円 ( 6,832円 )	4日目
6,211円 ( 6,832円 )	4日目
6,211円 ( 6,832円 )	4日目
6,211円 ( 6,832円 )	4日目
6,211円 ( 6,832円 )	4日目

詳細情報

基本情報

基本情報

JIS G 3302による溶融亜鉛めっき鋼板製の継手です。
【特長】
・強度が高い：スパイラルダクトを形成しているハゼが、高い補強効果をもち高速ダクト、集塵ダクト、排煙ダクトにも十分使用できます
・摩擦損失・漏洩が小さい：スパイラルダクトは真円性が高く内面が平滑なため抵抗が極めて小さく、また、機械成型でしっかりしたロックシームがほどこされており、角ダクトなどに比べその漏洩量は1/1000程度しか認められないことが知られております
・工期が早い：スパイラルダクトの接続作業は簡単で、天井等への吊込み作業性もよく工期が極めて早くなります。さらに工場製作のため品質が安定しており、工事の確実性が期待できます
・経済性が高い：スパイラルダクトは規格品を工場で量産しているので安価です。また、角ダクトに比べ小さい表面積で必要風量を送ることができるので保温工事費が削減できます

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ダクトホース・アルミダクトホース用配管部品　エルボ
ダクト用の配管部品です。
ミスミ
ダクトホース・アルミダクトホース用配管部品　レデューサ
アルミダクト用の配管部品です。
ミスミ
アルミダクトホース用配管部品　パネルマウント
アルミダクト用の配管部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
