栗本鐵工所

スパイラルダクト継手 ニップル

スパイラルダクト継手 ニップル
未確定：候補が10型番あります。
数量：

商品情報

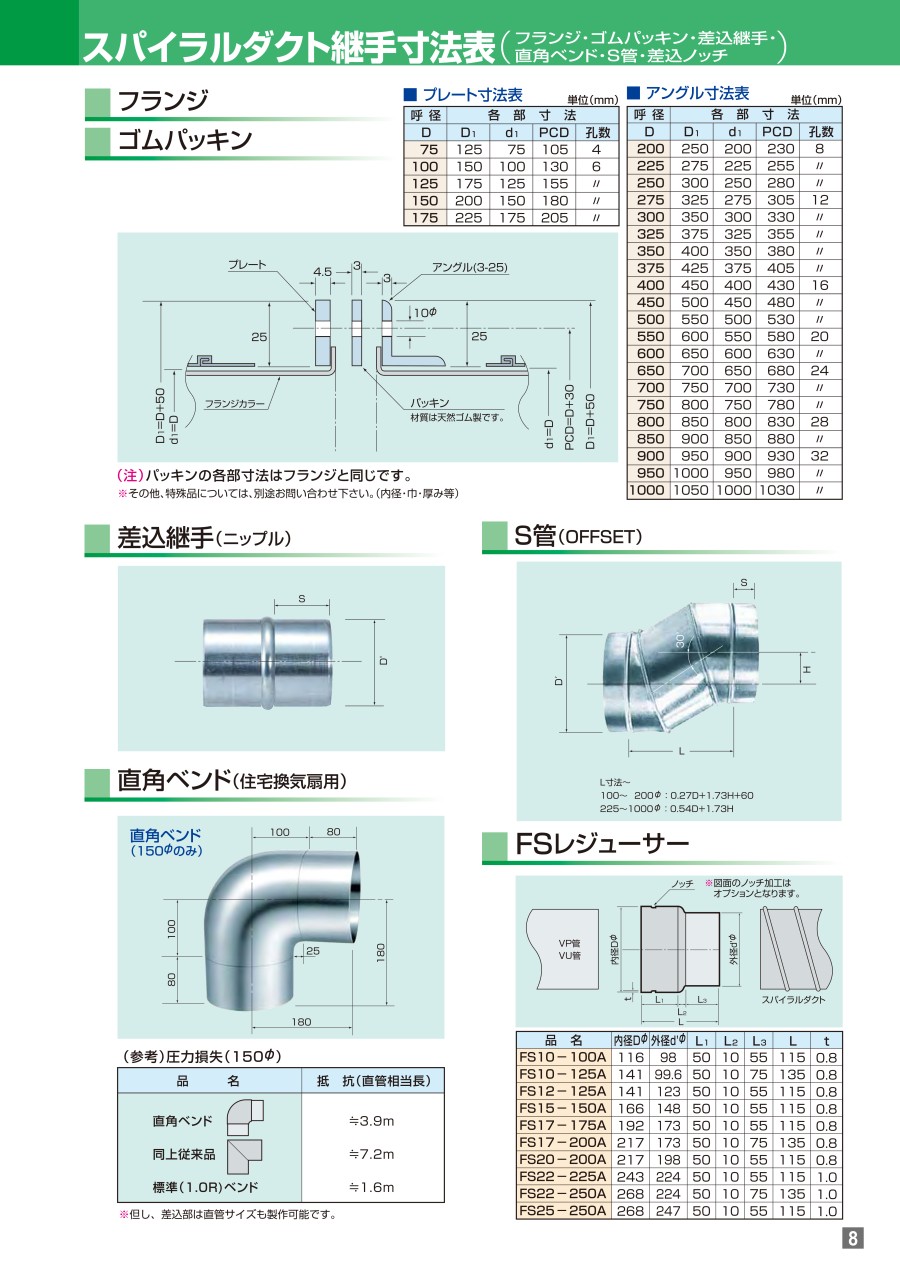

外形図

スパイラルダクト継手 ニップル 外形図

製品仕様

  • 亜鉛めっき鋼板製
  • ステンレス製
  • ガルバニウム製
  • 塩ビ鋼板製

規格表

全口径 S=60以上となります。
D'＝呼径-2～3mmとなります。

使用例

この方式は、継手を直管に差込み、ビスにて固定（抜け止め処置）した後、コーキング処理並びにダクトテープ等を巻いて漏洩防止を施します。

スパイラルダクト継手 ニップル 使用例

漏洩防止方法（コーキング・テープ等）については各現場の仕様に則り施工して下さい。

型番リスト

表示件数
  • 1
    • 型番
    SD-Z-N-100
    SD-Z-N-125
    SD-Z-N-150
    SD-Z-N-200
    SD-Z-N-225
    SD-Z-N-250
    SD-Z-N-275
    SD-Z-N-300
    SD-Z-N-325
    SD-Z-N-350

    呼び径 1

    差込長さ S

    差込部径 D'

    		最小発注数量
    100
    60
    98
    1個
    125
    60
    123
    1個
    150
    60
    148
    1個
    200
    60
    198
    1個
    225
    60
    223
    1個
    250
    60
    248
    1個
    275
    60
    273
    1個
    300
    60
    298
    1個
    325
    100
    323
    1個
    350
    100
    348
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    650円
    ( 715円 )
    在庫品1日目当日出荷可能
    417円
    ( 459円 )
    在庫品1日目当日出荷可能
    684円
    ( 752円 )
    5日目
    734円
    ( 807円 )
    在庫品1日目当日出荷可能
    1,315円
    ( 1,447円 )
    3日目
    907円
    ( 998円 )
    在庫品1日目当日出荷可能
    1,473円
    ( 1,620円 )
    3日目
    1,593円
    ( 1,752円 )
    在庫品1日目当日出荷可能
    1,635円
    ( 1,799円 )
    3日目
    1,864円
    ( 2,050円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    JIS G 3302による溶融亜鉛めっき鋼板製の継手です。
    【特長】
    ・強度が高い：スパイラルダクトを形成しているハゼが、高い補強効果をもち高速ダクト、集塵ダクト、排煙ダクトにも十分使用できます
    ・摩擦損失・漏洩が小さい：スパイラルダクトは真円性が高く内面が平滑なため抵抗が極めて小さく、また、機械成型でしっかりしたロックシームがほどこされており、角ダクトなどに比べその漏洩量は1/1000程度しか認められないことが知られております
    ・工期が早い：スパイラルダクトの接続作業は簡単で、天井等への吊込み作業性もよく工期が極めて早くなります。さらに工場製作のため品質が安定しており、工事の確実性が期待できます
    ・経済性が高い：スパイラルダクトは規格品を工場で量産しているので安価です。また、角ダクトに比べ小さい表面積で必要風量を送ることができるので保温工事費が削減できます

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
