タイプ
~mm
スパイラルダクト継手 Tカラー
- 通常単価(税別)
- 1,179円～2,487円
- 税込単価
- 1,297円～2,736円
JIS G 3302による溶融亜鉛めっき鋼板製の継手です。【特長】・強度が高い...
詳細情報を確認する商品情報
外形図 フランジには穴加工がされておりません。お客様で加工をしていただく商品になります。
材質：鋼板
表面処理：溶融亜鉛めっき
共通寸法S＝60以上
呼径 D ＝ 75～400

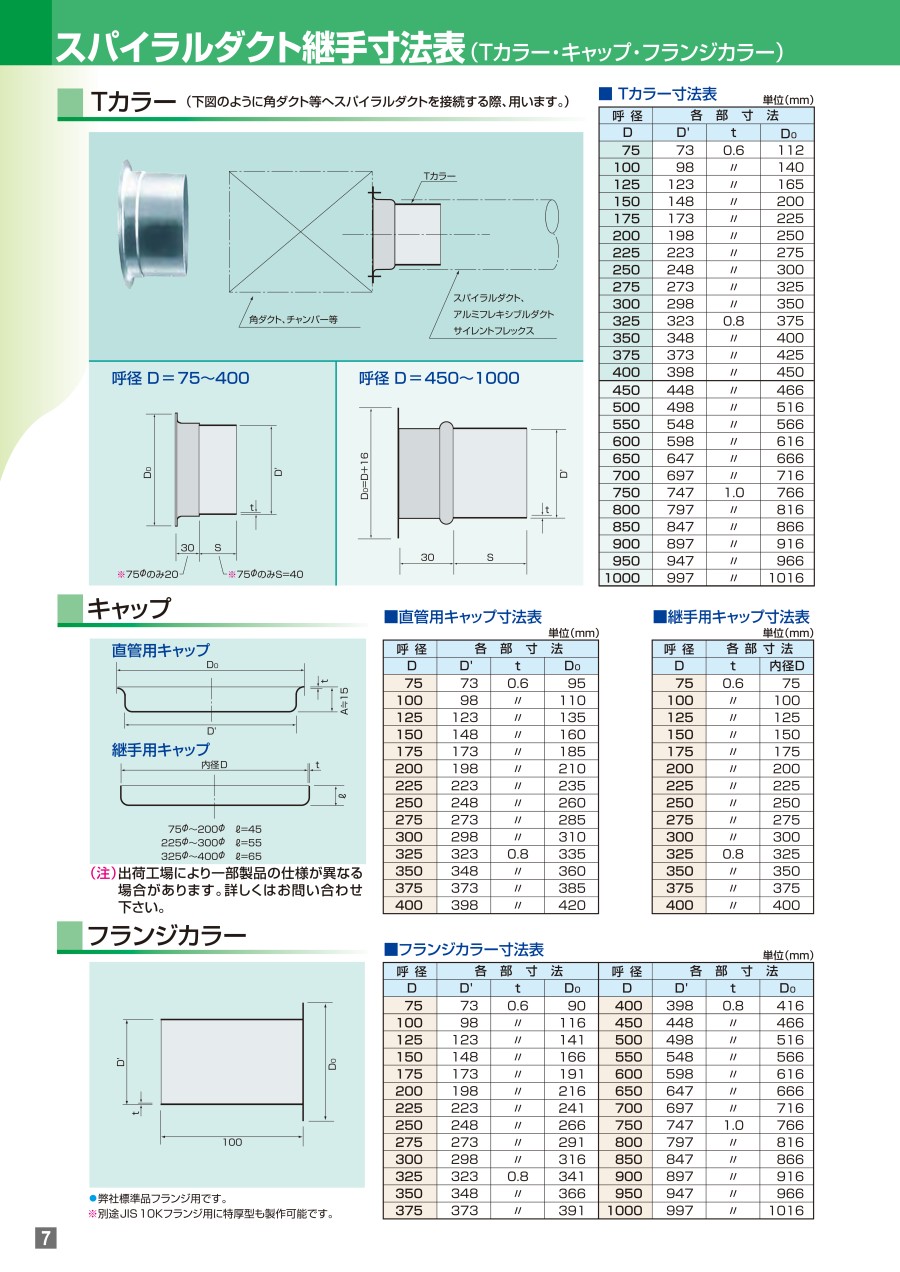

規格表
| 呼径 | 各部寸法 | ||
|---|---|---|---|
| D | D' | t | D0 |
| 75 | 73 | 0.6 | 112 |
| 100 | 98 | 140 | |
| 125 | 123 | 165 | |
| 150 | 148 | 200 | |
| 175 | 173 | 225 | |
| 200 | 198 | 250 | |
| 225 | 223 | 275 | |
| 250 | 248 | 300 | |
| 275 | 273 | 325 | |
| 300 | 298 | 350 | |
| 325 | 323 | 0.8 | 375 |
| 350 | 348 | 400 | |
D'＝呼径-2mmとなります。
使用例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,251円 ( 1,376円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,179円 ( 1,297円 ) | 在庫品1日目当日出荷可能 |
1,328円 ( 1,461円 ) | 在庫品1日目当日出荷可能 |
1,464円 ( 1,610円 ) | 4日目 |
1,755円 ( 1,931円 ) | 在庫品1日目当日出荷可能 |
1,732円 ( 1,905円 ) | 4日目 |
1,837円 ( 2,021円 ) | 在庫品1日目当日出荷可能 |
1,951円 ( 2,146円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 在庫品1日目当日出荷可能 |
2,299円 ( 2,529円 ) | 4日目 |
2,487円 ( 2,736円 ) | 4日目 |
詳細情報
基本情報
JIS G 3302による溶融亜鉛めっき鋼板製の継手です。
【特長】
・強度が高い：スパイラルダクトを形成しているハゼが、高い補強効果をもち高速ダクト、集塵ダクト、排煙ダクトにも十分使用できます
・摩擦損失・漏洩が小さい：スパイラルダクトは真円性が高く内面が平滑なため抵抗が極めて小さく、また、機械成型でしっかりしたロックシームがほどこされており、角ダクトなどに比べその漏洩量は1/1000程度しか認められないことが知られております
・工期が早い：スパイラルダクトの接続作業は簡単で、天井等への吊込み作業性もよく工期が極めて早くなります。さらに工場製作のため品質が安定しており、工事の確実性が期待できます
・経済性が高い：スパイラルダクトは規格品を工場で量産しているので安価です。また、角ダクトに比べ小さい表面積で必要風量を送ることができるので保温工事費が削減できます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
