スパイラルダクト 直管

外形図

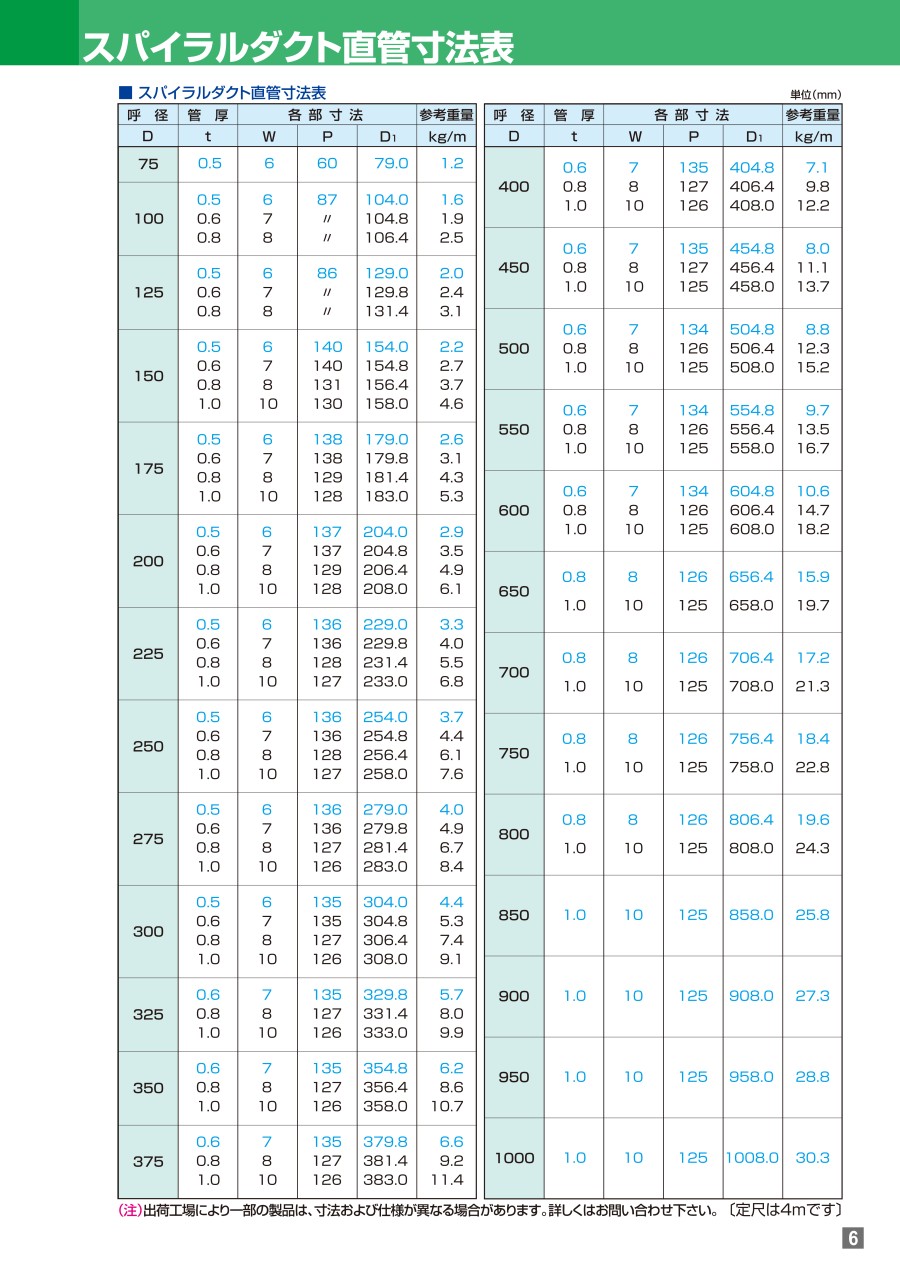

規格表

単位(mm)

製品仕様

材質：鋼板
表面処理：溶融亜鉛めっき

使用例

差込継手方式

この方式は、継手を直管に差込み、ビスにて固定（抜け止め処置）した後、コーキング処理並びにダクトテープ等を巻いて漏洩防止を施します。
（注）漏洩防止方法（コーキング・テープ等）については各現場の仕様に則り施工して下さい。

特長

寸法切り対応可

材質

JIS G 3302による溶融亜鉛めっき鋼板製の継手です。

特長

技術情報

<直管部の摩耗損失>

スパイラルダクトの単位長さあたりの摩擦損失（圧力損失）は下図の様になります〔差込継手（ニップル）を用いて接続したとき〕。
一般的な空調または換気の用途では、

（1）単位長さあたりの圧力損失が1.0～1.5（Pa/m）程度、
（2）風速が10（m/s）以下、となる口径を選定します。

※本図はムーディの略式を用いて、絶対相度ど=0.18（mm）、空気の比重v=1.2（kg/m³）として作図しています。

注意・禁止事項

<外圧（負圧）に対する強度>

スパイラルダクト外圧がかかる（管内の圧力が低い）場合は下図のよ条件で管は破裂します。

スパイラルダクト（亜鉛めっき鋼板）

<安全にご使用いただくために>

風速10（m/s）以下かつ圧力500（Pa）以下での使用時には、安全率Sf=2以上を見込んで管厚を選定して下さい。
この範囲を超えて使用する場合には、Sf=2以上として選定した管厚より1番手以上厚い管厚を選定願います。
