スーパーツール

下方押え型トグルクランプ（水平ハンドル式）

Name: 下方押え型トグルクランプ（水平ハンドル式）
Brand: スーパーツール
SKU: 221004925656
Rating: 4.3 (3 reviews)

カタログ |

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 918円～2,033円

税込単価: 1,010円～2,236円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スーパーツール

下方押え型トグルクランプ（水平ハンドル式） TDH

4.3

通常価格(税別)： 818円 (税込価格：900円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スーパーツール

下方押え型トグルクランプ（垂直ハンドル式） TDA

通常価格(税別)： 1,197円 (税込価格：1,317円)

通常出荷日：在庫品1日目

水平ハンドルの下面押さえ型トグルクランプ。【特長】・スーパーツールでは、下方押...

詳細情報を確認する

種類
下面押さえ・ハンドル横型
クランプボルトサイズ
M4

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

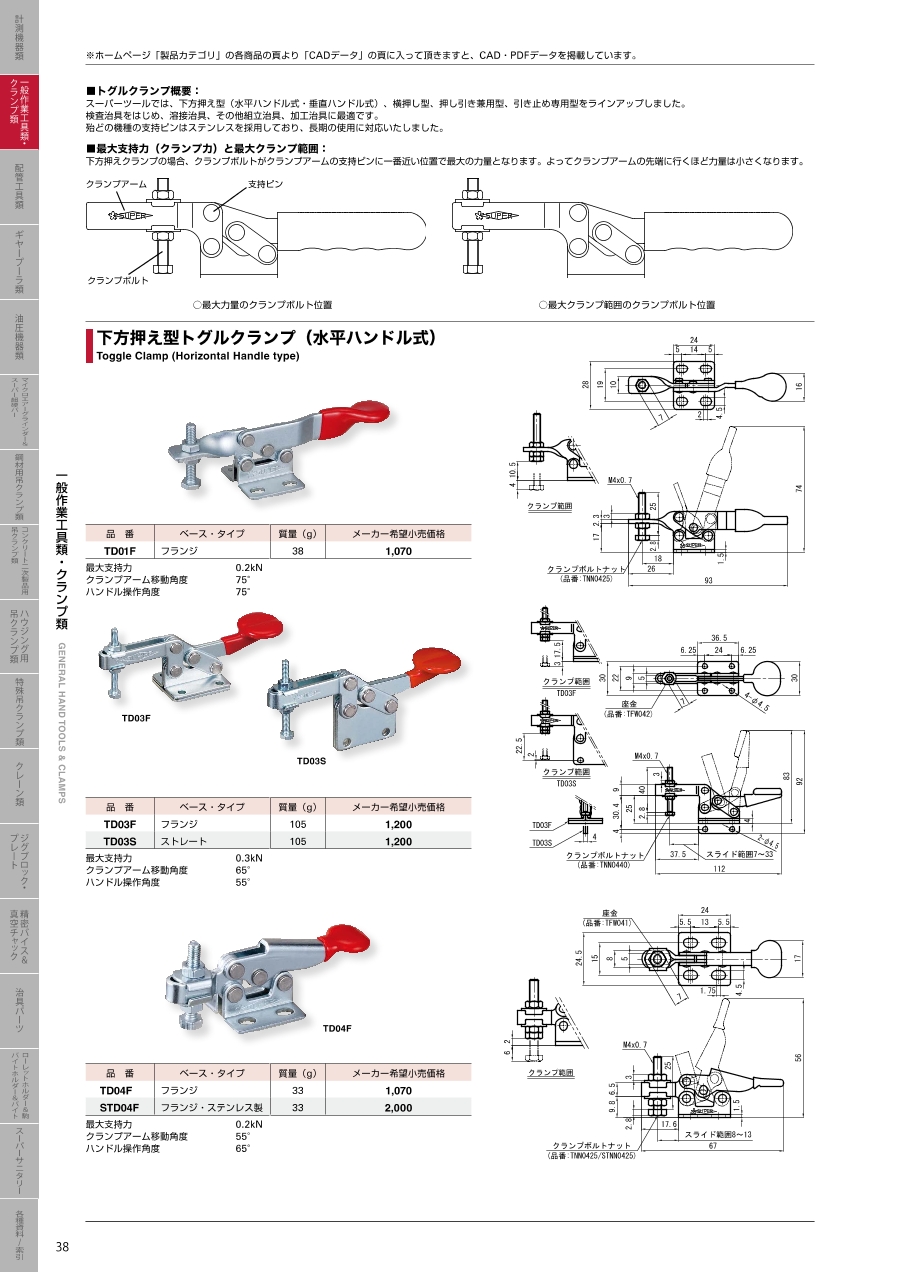

下方押え型トグルクランプ（水平ハンドル式）の最大支持力（クランプ力）と最大クランプ範囲

下方押えクランプの場合、クランプボルトがクランプアームの支持ピンに一番近い位置で最大の力量となります。よってクランプアームの先端に行くほど力量は小さくなります。

最大力量のクランプボルト位置

最大クランプ範囲のクランプボルト位置

下方押え型トグルクランプ（水平ハンドル式）の外形図と寸法

TD01F

TD01Fの外形図

品番	ベース・タイプ	質量（g）
TD01F	フランジ	38

最大支持力：0.2kN
クランプアーム移動角度：75°
ハンドル操作角度：75°

TD03F／TD03S

TD03F／TD03Sの外形図

品番	ベース・タイプ	質量（g）
TD03F	フランジ	105
TD03S	ストレート	105

最大支持力：0.3kN
クランプアーム移動角度：65°
ハンドル操作角度：55°

TD04F／STD04F

TD04F

TD04F／STD04Fの外形図

品番	ベース・タイプ	質量（g）
TD04F	フランジ	33
STD04F	フランジ・ステンレス製	33

最大支持力：0.2kN
クランプアーム移動角度：55°
ハンドル操作角度：65°

※上記以外の型番についてはカタログをご参照ください。

型番リスト

表示件数

型番

装着方法

締圧力

(N)

本体材質

クランプ部材質

アーム高さ H

(mm)

アーム長さ種類

アーム長さ L

(mm)

JANコード

トラスココード

質量(g)

材質1

材質2

締圧力(kN)

RoHS?

最小発注数量

フランジベース	200	ステンレス	スチール	16.3	標準	17.6	-	434-8567	-	-	-	-	10	1個
フランジベース	300	ステンレス	スチール+ゴムパット	17.5	標準	28	4967521317399	409-3887	42.000	ステンレス(SUS304)	ねじ先端ゴム：ニトリルゴム	-	-	1個
フランジベース	200	スチール	スチール	19.3	標準	26	-	409-3941	-	-	-	-	-	1個
フランジベース	300	スチール	スチール	31.0	ロングアーム	37.5	4967521317450	409-3950	105.000	一般構造用圧延鋼	-	-	-	1個
ストレートベース	300	スチール	スチール	39.4	ロングアーム	37.5	4967521331166	434-8729	105.000	一般構造用圧延鋼	-	-	-	1個
フランジベース	200	スチール	スチール	16.3	標準	17.6	4967521317375	409-3968	33.000	一般構造用圧延鋼	-	-	-	1個
フランジベース	300	スチール	スチール+ゴムパット	17.5	標準	28	4967521317382	409-3976	42.000	一般構造用圧延鋼	ねじ先端ゴム：ニトリルゴム	-	-	1個
ストレートベース	300	スチール	スチール+ゴムパット	25.3	標準	28	4967521331180	434-8737	42.000	一般構造用圧延鋼	ねじ先端ゴム：ニトリルゴム	0.3	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,776円 ( 1,954円 )	1日目
2,033円 ( 2,236円 )	在庫品1日目当日出荷可能
918円 ( 1,010円 )	在庫品1日目当日出荷可能
1,155円 ( 1,271円 )	在庫品1日目当日出荷可能
1,139円 ( 1,253円 )	1日目
938円 ( 1,032円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	在庫品1日目当日出荷可能
987円 ( 1,086円 )	1日目

詳細情報

基本情報

基本情報

水平ハンドルの下面押さえ型トグルクランプ。
【特長】
・スーパーツールでは、下方押え型（水平ハンドル式・垂直ハンドル式）、横押し型、押し引き兼用型、引き止め専用型をラインアップしました。
・検査治具をはじめ、溶接治具、その他組立治具、加工治具に最適です。
・殆どの機種の支持ピンはステンレスを採用しており、長期の使用に対応いたしました。
・下方押えクランプの場合、クランプボルトがクランプアームの支持ピンに一番近い位置で最大の力量となります。
・よってクランプアームの先端に行くほど力量は小さくなります。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スーパーツール
トグルクランプ用ボルト・ナット（スチール製・ゴムヘッド付）
ゴムの柔軟性でばらつきや凸凹を吸収し安定した固定を可能なトグルクランプ用アクセサリです。
スーパーツール
トグルクランプ用ボルト・ナット（スチール製・スイベルヘッド付）
固定面に凸凹がある場合にスイブルヘッドでばらつきや凸凹を吸収し安定した固定が可能なトグルクランプ用アクセサリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

下方押え型トグルクランプ（水平ハンドル式）のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

ジグ用

満足度：5.02022/12/23

何ら問題なく使えています。ヘタって来たらまた注文したいと思います。

0人が参考にしています。

治具

満足度：4.02020/09/29

治具において製品を固定する目的で使っています。問題なく、使用できました。

0人が参考にしています。

試作品製作時の付帯部品として使用

満足度：4.02020/08/05

量産へ向けての外販用設備試作品や社内の生産設備製作時等の機構部品として多岐にわたり幅広く利用し重宝しています。基本的に過...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q締圧力（N）とは何ですか？

ロック時にワークを保持できる力の最大値のことです。
