下方押え型トグルクランプ（垂直ハンドル式） TDV
- 通常単価(税別)
- 918円～1,697円
- 税込単価
- 1,010円～1,867円
垂直ハンドルの下方押え型トグルクランプ。【特長】・検査治具をはじめ、熔接治具、...
詳細情報を確認する- 装着方法
- フランジベース
- 本体材質
- スチール
- クランプ部材質
- スチール+ゴムパット
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

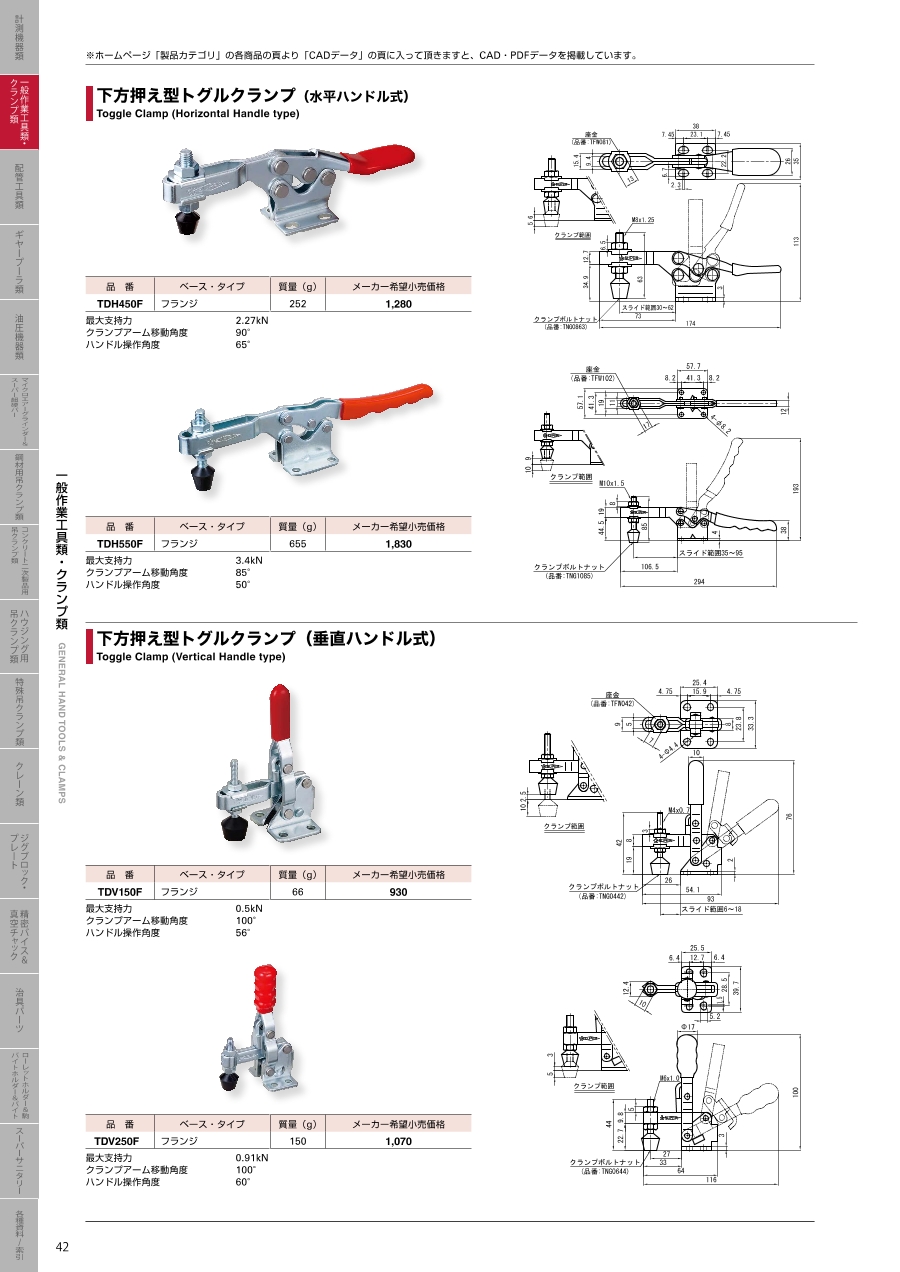

外形図
TDV150F
TDV250F
TDV250FL
TDV350F
TDV450F/TDV450FL
TDV550F
TDV650F
製品仕様
| 型番 | ベース・タイプ | 質量（g） | 最大支持力（kN） | クランプアーム移動角度 | ハンドル操作角度 |
|---|---|---|---|---|---|
| TDV150F | フランジ | 66 | 0.5 | 100° | 56° |
| TDV250F | フランジ | 150 | 0.91 | 100° | 60° |
| TDV250FL | フランジ | 165 | 0.91 | 100° | 60° |
| TDV350F | フランジ | 350 | 2.27 | 100° | 55° |
| TDV450F | フランジ | 348 | 2.27 | 100° | 60° |
| TDV450FL | フランジ | 380 | 2.27 | 100° | 60° |
| TDV550F | フランジ | 680 | 3.4 | 105° | 58° |
| TDV650F | フランジ | 648 | 3.4 | 105° | 58° |
詳細情報
基本情報
垂直ハンドルの下方押え型トグルクランプ。
【特長】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
