ゲイツ・ユニッタ・アジア

MXLプーリ

カタログ |

数量スライド割引

通常単価(税別): 3,753円

税込単価: 4,128円

MXLタイプ専用のプーリ。【特長】・歯数・幅・ボス形状などを豊富に用意。・ベル...

種類
棒状タイミングプーリ
バックラッシレスタイプ
非該当
歯形(ベルト形)
MXL
材質
アルミ合金
プーリ/アイドラー
プーリ(ベアリング無し)
形状記号
33

ご注意

ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。
フランジ（2枚）は、同梱となります。（カシメなし）

型番:

P35MXL100-33

解除

P35MXL100-33の仕様・寸法情報

種類

棒状タイミングプーリ

バックラッシレスタイプ

非該当

歯形(ベルト形)

MXL

ベルト幅(mm)

100

歯数(T)

材質

アルミ合金

プーリ/アイドラー

プーリ(ベアリング無し)

形状記号

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の特長

プーリ歯形寸法

フランジ寸法

※ フランジのみの販売はしておりません。

MXLプーリは、ベルト幅100mmの円筒状プーリ。

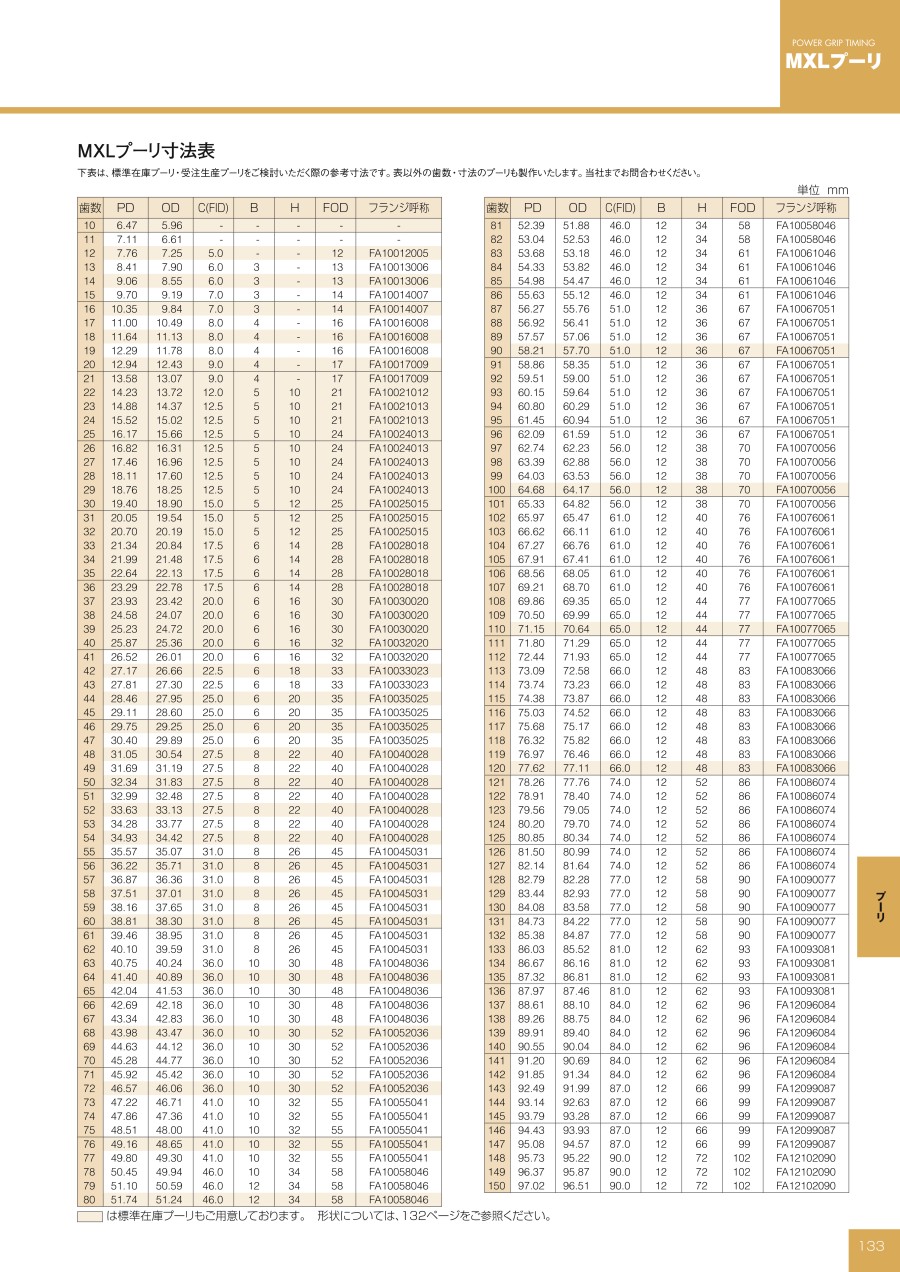

プーリ一覧表

歯数	幅	形状記号	フランジ
10	60	33	-
12	60	33	FA 10012005
14	60	33	FA 10013006
16	60	33	FA 10014007
18	100	33	FA 10016008
20	100	33	FA 10017009
21	100	33	FA 10017009
22	100	33	FA 10021012
23	100	33	FA 10021013 ※
24	100	33	FA 10021013 ※
25	100	33	FA 10024013 ※
26	100	33	FA 10024013 ※
27	100	33	FA 10024013 ※
28	100	33	FA 10024013 ※
29	100	33	FA 10024013 ※
30	100	33	FA 10025015
31	100	33	FA 10025015
32	100	33	FA 10025015
33	100	33	FA 10028018 ※
34	100	33	FA 10028018 ※
35	100	33	FA 10028018 ※
36	100	33	FA 10028018 ※
37	100	33	FA 10030020
38	100	33	FA 10030020
39	100	33	FA 10032020
40	100	33	FA 10032020
42	100	33	FA 10033023 ※
44	100	33	FA 10035025
46	100	33	FA 10035025
48	100	33	FA 10040028 ※
50	100	33	FA 10040028 ※
52	100	33	FA 10040028 ※
54	100	33	FA 10040028 ※
56	100	33	FA 10045031
58	100	33	FA 10045031
60	100	33	FA 10045031
64	100	33	FA 10048036
68	100	33	FA 10052036
72	100	33	FA 10052036
76	100	33	FA 10055041
80	100	33	FA 10058046
90	100	33	FA 10067051
100	100	33	FA 10070056
110	100	33	FA 10077065
120	100	33	FA 10083066

加工参考形状および記号

ベルト幅に対するW、A、fb寸法（単位 : mm）

ベルト幅		3.2	4.8	6.4	7.9	9.5	12.7
L(参考)		15.0	16.0	18.0	20.0	22.0	24.0
W		7.5	9.1	10.7	12.2	13.9	17.5
A	0 -0.2	4.2	5.8	7.4	8.9	10.6	14.2
fb		1.65	1.65	1.65	1.65	1.65	1.65

※ フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用しています。しかし許容差がそれぞれに異なります。

型番リスト

表示件数

型番

P35MXL100-33

ベルト幅

(mm)

歯数

(T)

最小発注数量

100

1個

通常単価(税別) (税込単価)	通常出荷日

3,753円

( 4,128円 )

9日目

詳細情報

基本情報

基本情報

MXLタイプ専用のプーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意。
・ベルト幅100mmの円筒状プーリをラインナップしております。
【用途】
・大型装置やチップマウンターなどに便利。

ご注意

ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。
フランジ（2枚）は、同梱となります。（カシメなし）

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ゲイツ・ユニッタ・アジア
パワーグリップタイミングベルト MXLタイプ
タイミングプーリと合わせて使用するパワーグリップタイミングベルト MXLタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MXLプーリの型番P35MXL100-33のページです。型番P35MXL100-33に関する仕様情報を記載しております。
