Lプーリ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,960円～2,278円
- 税込単価
- 2,156円～2,506円
タイミングプーリ・アイドラーでLタイプ専用のプーリ。【特長】・歯数・幅・ボス形...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
この商品の特長

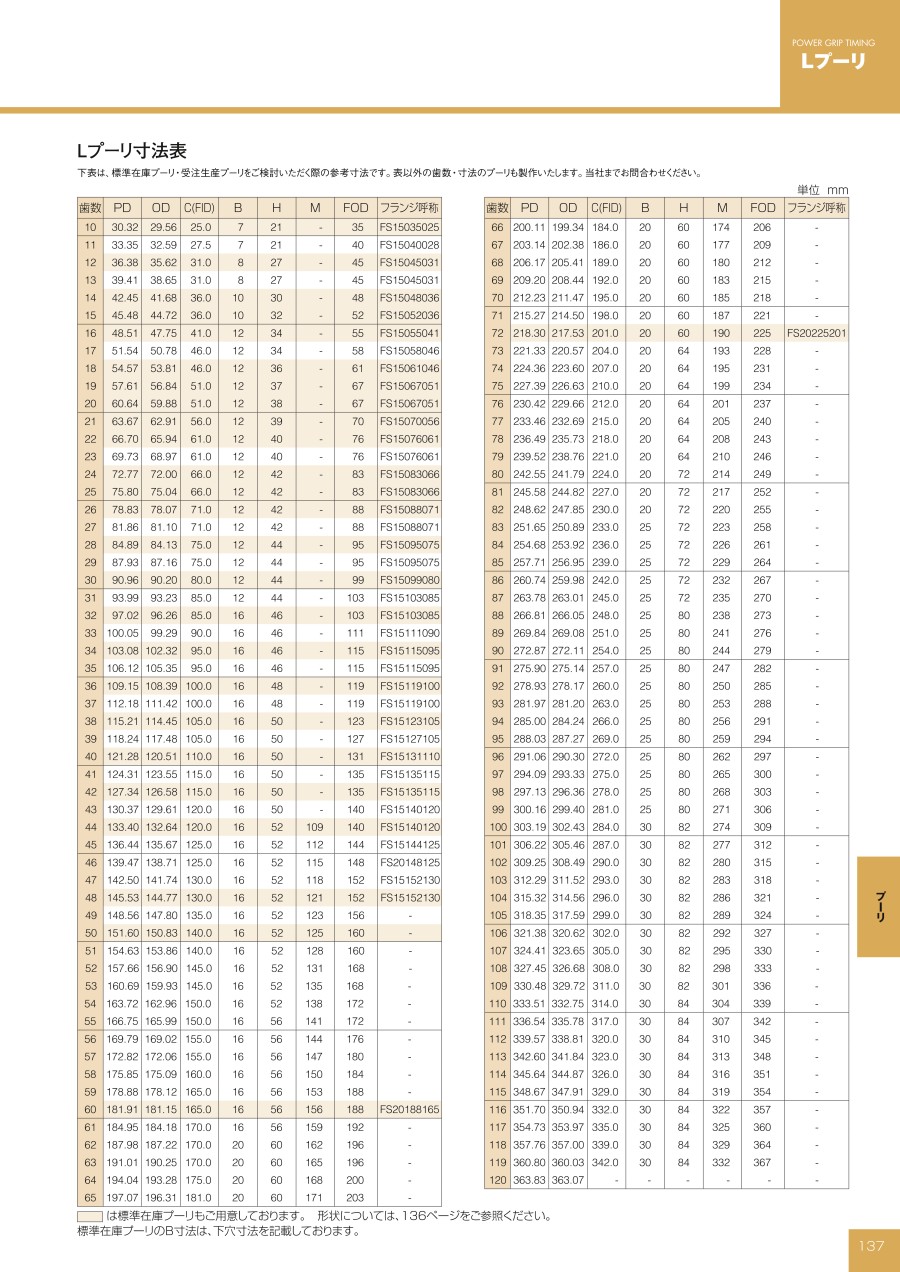

プーリ歯形寸法
フランジ寸法
6の形状
6Fの形状
33Fの形状
6Wの形状
| ベルト呼び幅 | 037 | 050 | 075 | 100 | 150 | 200 | |
|---|---|---|---|---|---|---|---|
| Ｗ | 15.5 | 19.1 | 25.4 | 31.8 | 44.6 | 58.1 | |
| A | 0 -0.2 | 10.6 | 14.2 | 20.5 | 26.9 | 39.7 | 53.1 |
| fb | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | |
| X | 5.0 | 6.0 | 7.0 | 8.0 | 11.0 | 12.0 | |
- ベルト幅に対するL、W、A、fb、X寸法（単位 : mm）
- フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用。しかし許容差がそれぞれに異なる。
- ピッチ円直径（PD）＝P×N / π
- 歯先円直径（OD）＝PD-2×PLD
P : ベルトピッチ、N : プーリ歯数、π : 円周率、L・PDL : 0.381mm
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,278円 ( 2,506円 ) | 9日目 |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
タイミングプーリ・アイドラーでLタイプ専用のプーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意。
【用途】
・一般位置決め搬送などに便利。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 特注（図面指示等）のご対応はできません。
- フランジ（2枚）は、同梱となります。 （カシメなし）
- ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
商品担当おすすめ
Lプーリのレビュー
外販設備付帯部品として使用
4
4.02020/10/21
当社で外販している生産設備に対する機構部品として利用しています。納品後に生じるメンテナンス等でもユーザー様から同商品の置...もっと読む
0人が参考にしています。
