8YUプーリ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：在庫品1日目～10日目一部当日出荷可能
ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。タイミングプーリ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
- 特注（図面指示等）のご対応はできません。
フランジ（2枚）は、同梱となります。 （カシメなし） - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。
未確定：候補が184型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
プーリ歯形寸法
フランジ寸法
33Fの形状
6Fの形状
ベルト呼び幅・寸法
| ベルト幅 | 15.0 | 20.0 | 25.0 | 30.0 | 40.0 | 50.0 | |
|---|---|---|---|---|---|---|---|
| Ｌ（参考） | 43 | 48 | 53 | 58 | 68 | 79 | |
| Ｗ | 23 | 28 | 33 | 38 | 48 | 59 | |
| A | 0 -0.2 | 16.7 | 21.7 | 26.7 | 31.7 | 41.7 | 52.7 |
| fb | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | |
- ベルト幅に対するL、W、A、fb寸法（単位 : mm）
- フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用。しかし許容差がそれぞれに異なる。
- ピッチ円直径（PD）＝P×N / π
- 歯先円直径（OD）＝PD-2×PLD
P : ベルトピッチ、N : プーリ歯数、π : 円周率、8YU・PLD : 0.686mm

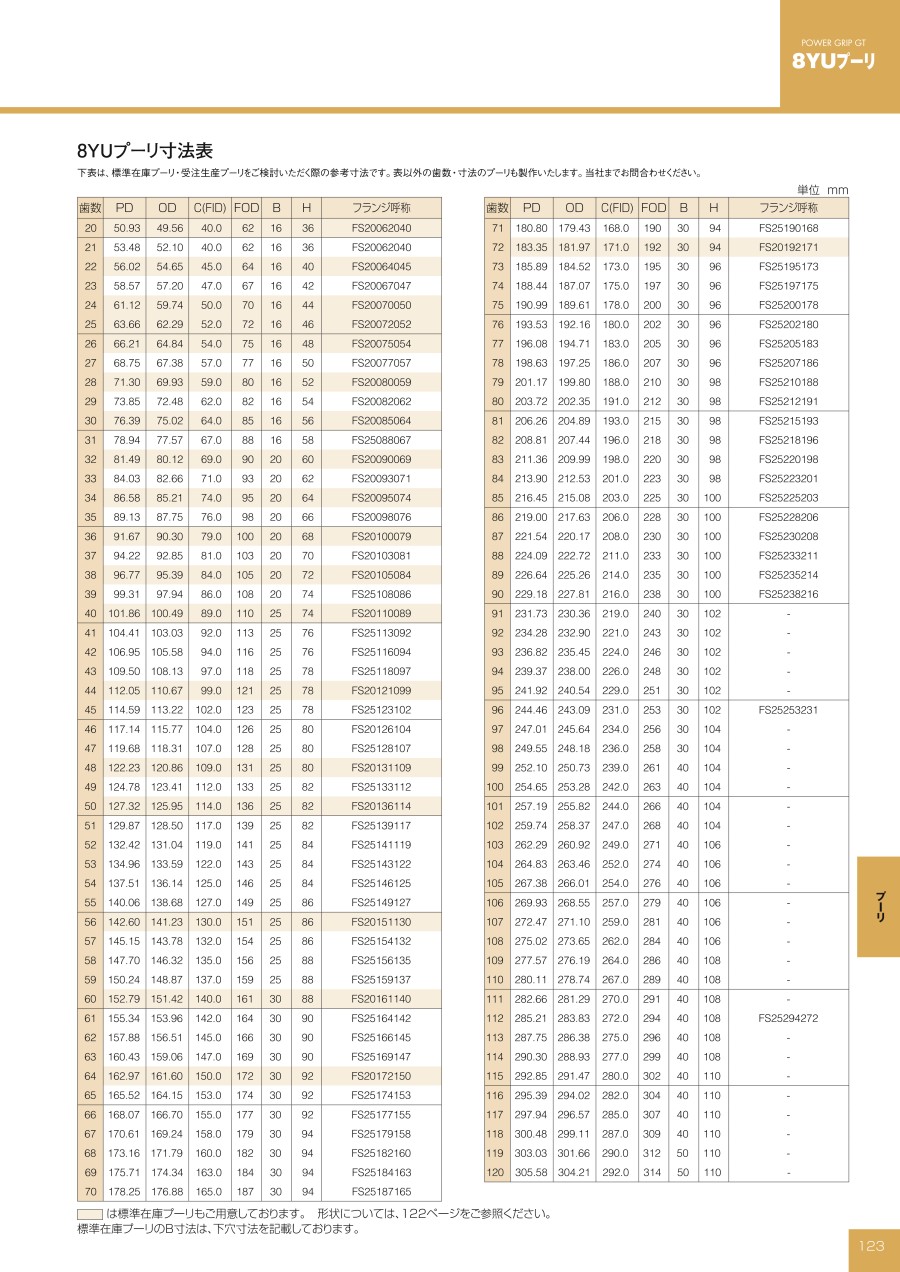

歯数・外形寸法
| 歯数 | P.D. | O.D. | FOD | C | フランジ |
|---|---|---|---|---|---|
| 20 | 50.93 | 49.56 | 62 | 40 | FS20062040 |
| 24 | 61.12 | 59.74 | 70 | 50 | FS20070050 |
| 26 | 66.21 | 64.84 | 75 | 54 | FS20075054 |
| 30 | 76.39 | 75.02 | 85 | 64 | FS20085064 |
| 36 | 91.67 | 90.30 | 100 | 79 | FS20100079 |
| 40 | 101.86 | 100.49 | 110 | 89 | FS20110089 |
| 48 | 122.23 | 120.86 | 131 | 109 | FS20131109 |
| 60 | 152.79 | 151.42 | 161 | 140 | FS20161140 |
製品仕様
| 内径 | M（並目） | 付属品 セットスクリュー |
|---|---|---|
| 16～17 | M5 | M5×４ |
| 18～30 | M6 | M6×5 |
| 31～45 | M8 | M8×6 |
| 46～65 | M10 | M10×8 |
追加工規格表
| 歯数 | − | 歯形 | − | 呼び幅 | − | プーリ形状 | − | 材質 | − | 表面処理 | − | 軸穴仕様 | − | 内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| （軸穴仕様：H・P・N） | P20 | − | 8YU | − | 15 | − | 33F | − | BD | − | P | − | 16 | ||||||||||||||
| （軸穴仕様：V・F） | P24 | − | 8YU | − | 25 | − | 33F | − | BD | − | V | − | 16 | − | Z18 | − | J3 | ||||||||||
| （軸穴仕様：Y・WB） | P48 | − | 8YU | − | 25 | − | 33F | − | Y | − | 60 | − | Q62 | − | R62 | − | S3 | − | T3 |
| 歯数 | 歯形 | 呼び幅 | プーリ形状 | 材質 | 表面処理 | プーリ形状 | |||||||||
| 33F | |||||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | |||||||||||||||
| H(d) 丸穴 | P(d) 丸穴＋タップ | N(d) キー溝＋タップ | V 段付穴 | Y 両端段付 | |||||||||||
| V(d) | Z Z−d≧2 | J (0.1mm単位) | Y(d)・ WB(d) | Q・R | S・T (0.1mm単位) | ||||||||||
| P | 20 | 8YU | 15 20 25 | 33F | 無記号 (スチール) | 無記号 (生地) BD (黒染) | 16～32 | 16～28 | 16～21 | 16～30 | 18～32 | 3.0≦J≦W−3.0 | 16～30 | 18～32 | 3～23 S＋T≦W−3 |
| 24 | 16～42 | 16～34 | 16～30 | 16～40 | 18～42 | 16～40 | 18～42 | ||||||||
| 26 | 16～50 | 16～38 | 16～30 | 16～48 | 18～50 | 16～48 | 18～50 | ||||||||
| 30 | 16～59 | 16～45 | 16～30 | 16～57 | 18～59 | 16～57 | 18～59 | ||||||||
| 36 | 20～72 | 20～58 | 20～30 | 20～70 | 22～72 | 20～70 | 22～72 | ||||||||
| 40 | 25～80 | 25～65 | 25～30 | 25～80 | 27～82 | 25～75 | 27～82 | ||||||||
| 48 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～75 | 27～95 | ||||||||
| 60 | 30～80 | 30～65 | 30 | 30～80 | 32～95 | 30～75 | 32～95 | ||||||||
キー溝寸法
| 軸穴径 dh7 | bJS9 | t 高さ | |||
|---|---|---|---|---|---|
| 8 | ＋0.015 0 | 3 | ±0.0125 | 1.4 | +0.1 0 |
| 10 | |||||
| 11 | ＋0.018 0 | 4 | ±0.0150 | 1.8 | |
| 12 | |||||
| 13 | 5 | 2.3 | |||
| 14 | |||||
| 15 | |||||
| 16 | |||||
| 17 | |||||
| 18 | 6 | 2.8 | |||
| 19 | ＋0.021 0 | ||||
| 20 | |||||
| 21 | |||||
| 22 | |||||
| 23 | 8 | ±0.0180 | 3.3 | +0.2 0 | |
| 24 | |||||
| 25 | |||||
| 26 | |||||
| 27 | |||||
| 28 | |||||
| 29 | |||||
| 30 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
6,882円 ( 7,570円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
6,597円 ( 7,257円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。
タイミングプーリ・アイドラーで8YUタイプ専用プーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意。
【用途】
・一般位置決め搬送などに便利。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
- 特注（図面指示等）のご対応はできません。
フランジ（2枚）は、同梱となります。 （カシメなし） - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。
