5Mプーリ
- 通常単価(税別)
- 13,700円
- 税込単価
- 15,070円
通常出荷日：3日目
5M専用のプーリ。【用途】・精密位置決め装置・XYテーブルに便利・ロボットアーム駆動などに便利
- 特注（図面指示等）のご対応はできません。
- フランジ（2枚）は、同梱となります。 （カシメなし）
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
P20-5M-15-6の仕様・寸法情報
特性・用途
該当なし
種類
棒状タイミングプーリ
バックラッシレスタイプ
非該当
歯形(ベルト形)
5M
ベルト幅(mm)
15
歯数(T)
20
プーリ形状
W形
表面処理
なし
材質
鉄
プーリ/アイドラー
プーリ(ベアリング無し)
形状記号
6
-
-
商品情報
この商品の特長

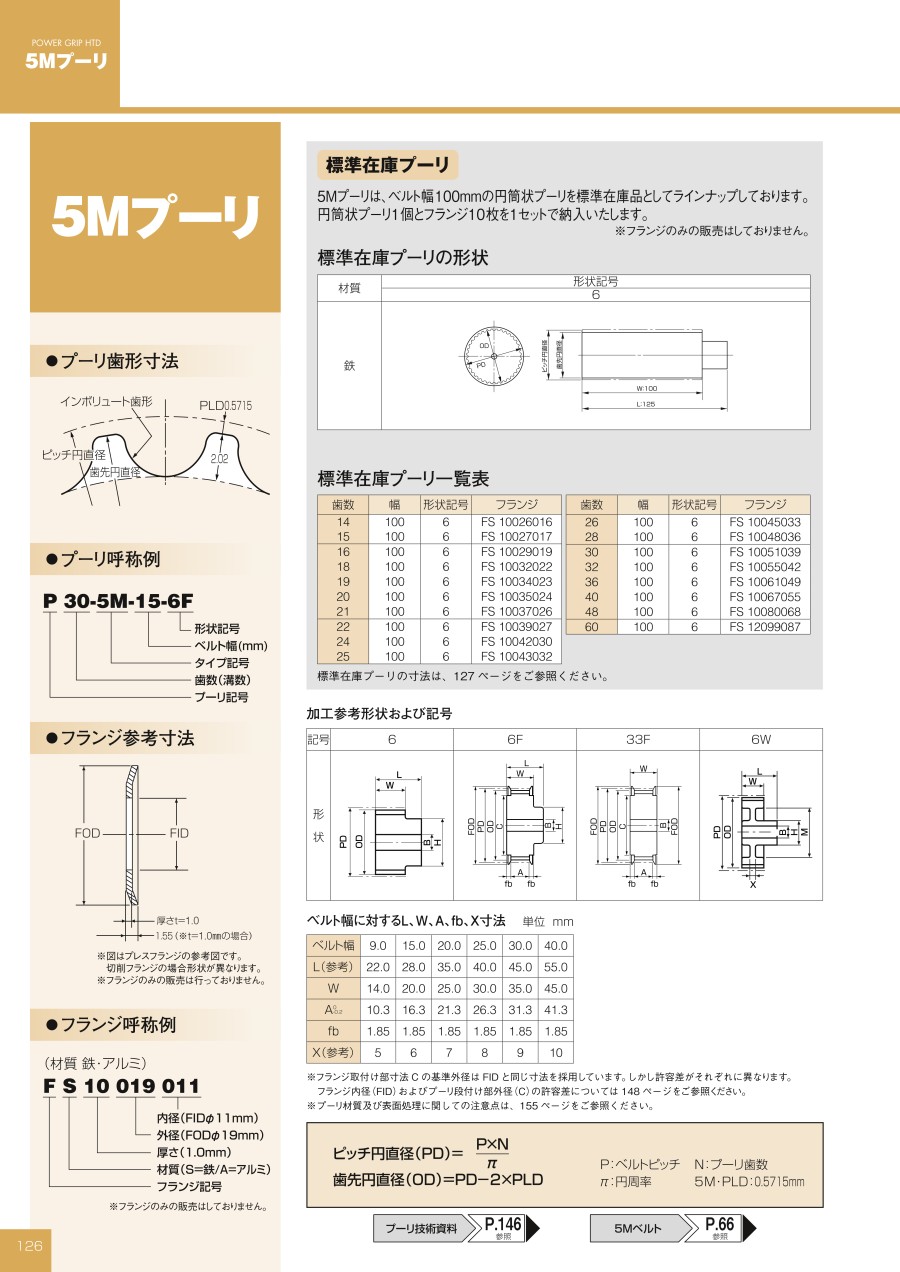

プーリ歯形寸法
フランジ寸法
- ※ フランジのみの販売はしておりません。
1.5Mプーリは、ベルト幅100mmの円筒状プーリ。
プーリ一覧表
| 歯数 | 幅 | 形状記号 | フランジ |
|---|---|---|---|
| 14 | 100 | 6 | FS 10026016 |
| 15 | 100 | 6 | FS 10027017 |
| 16 | 100 | 6 | FS 10029019 |
| 18 | 100 | 6 | FS 10032022 |
| 19 | 100 | 6 | FS 10034023 |
| 20 | 100 | 6 | FS 10035024 |
| 21 | 100 | 6 | FS 10037026 |
| 22 | 100 | 6 | FS 10039027 |
| 24 | 100 | 6 | FS 10042030 |
| 25 | 100 | 6 | FS 10043032 |
| 26 | 100 | 6 | FS 10045033 |
| 28 | 100 | 6 | FS 10048036 |
| 30 | 100 | 6 | FS 10051039 |
| 32 | 100 | 6 | FS 10055042 |
| 36 | 100 | 6 | FS 10061049 |
| 40 | 100 | 6 | FS 10067055 |
| 48 | 100 | 6 | FS 10080068 |
| 60 | 100 | 6 | FS 12099087 |
加工参考形状および記号
ベルト幅に対するW、A、fb寸法（単位 : mm）
| ベルト幅 | 9.0 | 15.0 | 20.0 | 25.0 | 30.0 | 40.0 | |
|---|---|---|---|---|---|---|---|
| L（参考） | 22.0 | 28.0 | 35.0 | 40.0 | 45.0 | 55.0 | |
| W | 14.0 | 20.0 | 25.0 | 30.0 | 35.0 | 45.0 | |
| A | 0 -0.2 | 10.3 | 16.3 | 21.3 | 26.3 | 31.3 | 41.3 |
| fb | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | |
| X（参考） | 5 | 6 | 7 | 8 | 9 | 10 | |
- ※ フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用しています。しかし許容差がそれぞれに異なります。
詳細情報
基本情報
5M専用のプーリ。
【用途】
・精密位置決め装置
・XYテーブルに便利
・ロボットアーム駆動などに便利
ご注意
- 特注（図面指示等）のご対応はできません。
- フランジ（2枚）は、同梱となります。 （カシメなし）
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
5Mプーリの型番P20-5M-15-6のページです。
型番P20-5M-15-6に関する仕様情報を記載しております。
