P24-3M-100-6の仕様・寸法情報
種類
棒状タイミングプーリ
バックラッシレスタイプ
非該当
歯形(ベルト形)
3M
ベルト幅(mm)
100
歯数(T)
24
材質
鉄
プーリ/アイドラー
プーリ(ベアリング無し)
形状記号
6
商品情報
この商品の特長
プーリ歯形寸法
フランジ寸法
- ※ フランジのみの販売はしておりません。
3Mプーリは、ベルト幅100mmの円筒状プーリ。

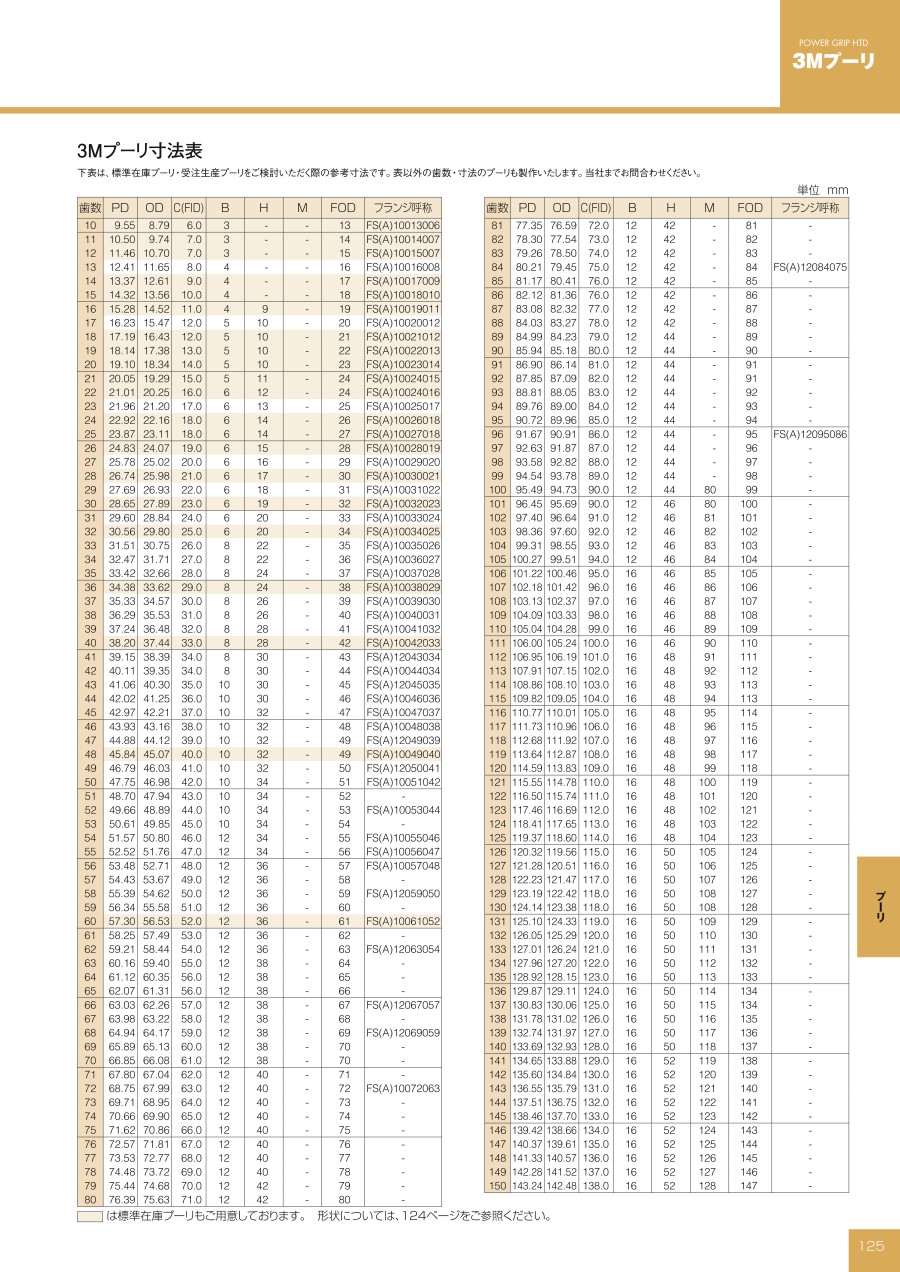

プーリ一覧表
| 歯数 | 幅 | 形状記号 | フランジ |
|---|---|---|---|
| 10 | 100 | 6 | FS 10013006 |
| 11 | 100 | 6 | FS 10014007 |
| 12 | 100 | 6 | FS 10015007 |
| 14 | 100 | 6 | FS 10017009 |
| 15 | 100 | 6 | FS 10018010 |
| 16 | 100 | 6 | FS 10019011 |
| 18 | 100 | 6 | FS 10021012 |
| 19 | 100 | 6 | FS 10022013 |
| 20 | 100 | 6 | FS 10023014 |
| 21 | 100 | 6 | FS 10024015 |
| 22 | 100 | 6 | FS 10024016 |
| 24 | 100 | 6 | FS 10026018 |
| 25 | 100 | 6 | FS 10027018 |
| 26 | 100 | 6 | FS 10028019 |
| 28 | 100 | 6 | FS 10030021 |
| 30 | 100 | 6 | FS 10032023 |
| 32 | 100 | 6 | FS 10034025 |
| 36 | 100 | 6 | FS 10038029 |
| 40 | 100 | 6 | FS 10042033 |
| 48 | 100 | 6 | FS 10049040 |
| 60 | 100 | 6 | FS 10061052 |
加工参考形状および記号
ベルト幅に対するW、A、fb寸法（単位 : mm）
| ベルト幅 | 4.0 | 6.0 | 9.0 | 12.0 | 15.0 | 20.0 | |
|---|---|---|---|---|---|---|---|
| Ｌ（参考） | 17.0 | 19.0 | 22.0 | 25.0 | 28.0 | 33.0 | |
| Ｗ | 9.0 | 11.0 | 14.0 | 17.0 | 20.0 | 25.0 | |
| A | 0 -0.2 | 5.3 | 7.3 | 10.3 | 13.3 | 16.3 | 21.3 |
| fb | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | 1.85 | |
- ※ フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用しています。しかし許容差がそれぞれに異なります。
詳細情報
基本情報
3M専用のプーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意。
・ベルト幅100mmの円筒状プーリをラインナップしております。
【用途】
・精密位置決め装置・XYテーブルに最適。
・ロボットアーム駆動などに便利。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 特注（図面指示等）のご対応はできません。
- フランジ（2枚）は、同梱となります。 （カシメなし）
- ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
