ゲイツ・ユニッタ・アジア

3GTプーリ

Name: 3GTプーリ
Brand: ゲイツ・ユニッタ・アジア
SKU: 221004925285
Rating: 5 (2 reviews)

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～9日目一部当日出荷可能

ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。GTベルトで3G...

詳細を確認

55.0

ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。ミスミ製5GTプーリは互換性もあり、
規格外品サービスにて製作可否を含めた見積も承っております。ご検討ください。
フランジ（2枚）は、同梱となります。（カシメなし）
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。

詳細を確認

未確定：候補が474型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プーリ歯形寸法

フランジ寸法

33Fの形状

6Fの形状

33の形状

ベルト呼び幅・寸法

ベルト幅		4.0	6.0	9.0	12.0	15.0	20.0
Ｌ（参考）		17.0	19.0	22.0	25.0	28.0	33.0
Ｗ		9.0	11.0	14.0	17.0	20.0	25.0
A	0 -0.2	5.3	7.3	10.3	13.3	16.3	21.3
fb		1.85	1.85	1.85	1.85	1.85	1.85

ベルト幅に対するL、W、A、fb寸法（単位 : mm）
フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用。しかし許容差がそれぞれに異なる。
アルミプーリの場合は回転速度が1,000min-1を超える場合または、負荷が大きい場合は歯面硬度を上げる硬質アルマイト等の表面処理が必要。
ピッチ円直径（PD）＝P×N / π\v
歯先円直径（OD）＝PD－2×PLD
P : ベルトピッチ、N : プーリ歯数、π : 円周率、3GT・PDL : 0.381mm

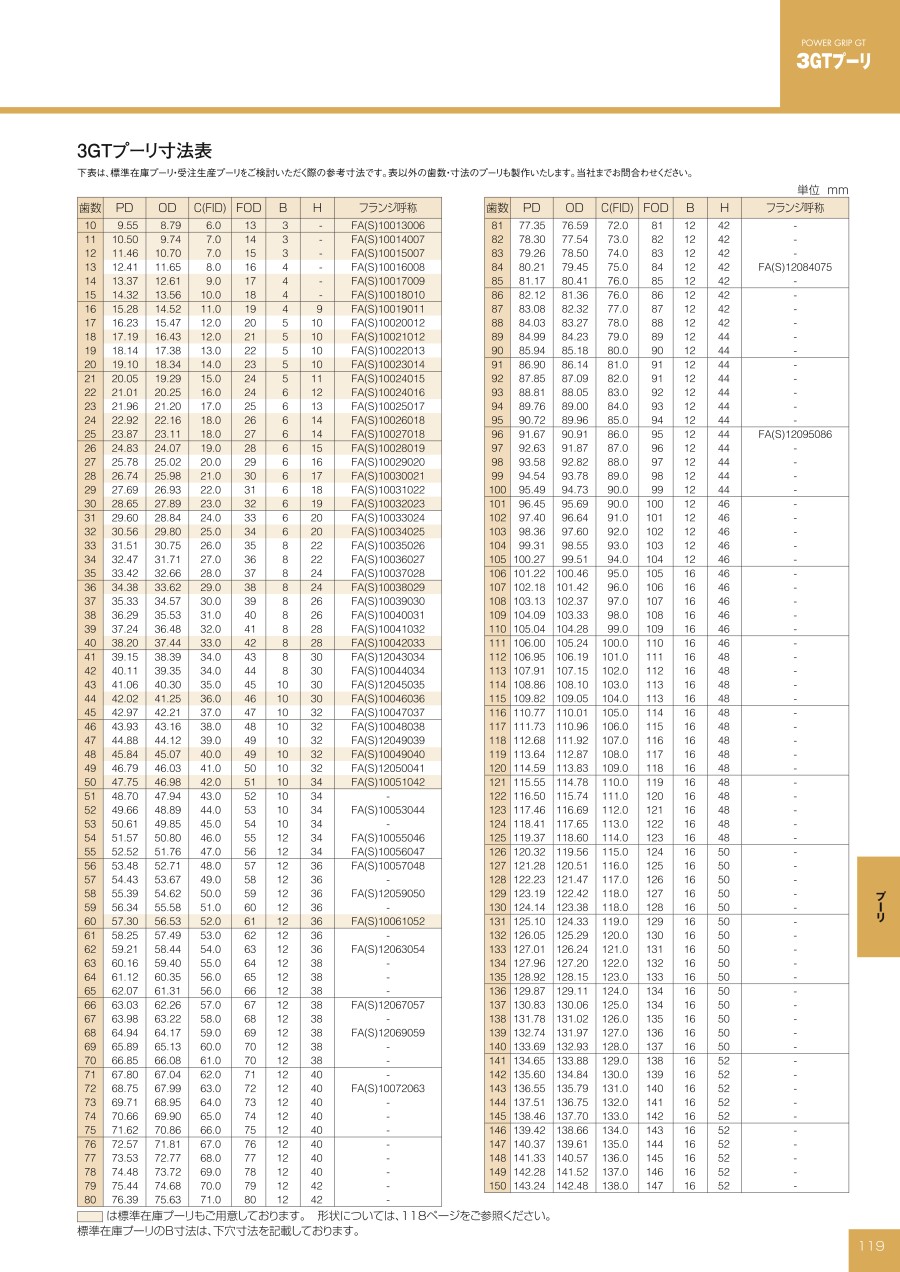

歯数・外形寸法

歯数	P.D.	O.D.	FOD	C	フランジ
16	15.28	14.52	19	11	FA(S)10019011
18	17.19	16.43	21	12	FA(S)10021012
20	19.10	18.34	23	14	FA(S)10023014
22	21.01	20.25	24	16	FA(S)10024016
24	22.92	22.16	26	18	FA(S)10026018
25	23.87	23.11	27	18	FA(S)10027018
26	24.83	24.07	28	19	FA(S)10028019
28	26.74	25.98	30	21	FA(S)10030021
30	28.65	27.89	32	23	FA(S)10032023
32	30.56	29.80	34	25	FA(S)10034025
34	32.47	31.71	36	27	FA(S)10036027
36	34.38	33.62	38	29	FA(S)10038029
40	38.20	37.44	42	33	FA(S)10042033
44	42.02	41.25	46	36	FA(S)10046036
48	45.84	45.07	49	40	FA(S)10049040
50	47.75	46.98	51	42	FA(S)10051042
60	57.30	56.53	61	52	FA(S)10061052

製品仕様

内径	M（並目）	付属品セットスクリュー
5	M3	M3×3
6～17	M4	M4×3
18～38	M5	M5×4

規格表

歯数

−

歯形

−

呼び幅

−

プーリ形状

−

材質

−

表面処理

−

軸穴仕様

−

内径

−

（軸穴仕様：H・P・N）

P26

−

3GT

−

33F

−

（軸穴仕様：V・F）

P36

−

3GT

−

Z14

−

（軸穴仕様：Y・WB）

P24

−

3GT

−

33F

−

Q14

−

R14

−

歯数

歯形

呼び幅

プーリ
形状

材膣

表面処理

プーリ形状

軸穴仕様　(～)1mm単位指定(・)選択

H(d)
丸穴

P(d)
丸穴＋タップ
下記参照

N(d)
キー溝＋タップ
下記参照

V
段付穴

Y 両段付穴
WB 二段段付穴

H(d)
丸穴

P(d)
丸穴＋タップ
下記参照

N(d)
キー溝＋タップ
下記参照

V・F
段付穴

V(d)

Z
Z−d≧2

J
(0.1mm単位)

Y(d)・
WB(d)

Q・R

S・T
(0.1mm単位)

V・F(d)

Z
Z−d≧2

J
(0.1mm単位)

3GT

6

9

15

33F

無記号
(スチール)

AL
(アルミ合金)

無記号
(生地)

BD
(黒染)

WA
(白アルマイト)

4～7

−

4・5

6・7

2～18
2.0≦J≦W−2.0

4・5

6・7

3～14
S＋T≦W−3

−

5～8

5・6

7・8

5・6

7・8

5～10

5・6

5～8

7～10

5～8

7～10

33F

6F

6～12

6･6.35・7

6～10

8～12

6～10

8～12

2～26
2.0≦J≦L−2.0

6～14

6～8

6～12

8～14

6～12

8～14

6～10

6～8

8～10

6～14

6～10

6～12

8～14

6～12

8～14

－

6～15

6～11

6～13

8～15

6～13

8～15

－

6～17

6～13

8・10

6～15

8～17

6～15

8～17

6～13

6～8

6～11

8～13

6～19

6～14

8・10

6～17

8～19

6～17

8～19

6～15

6～10

6～13

8～15

6～21

6～14

8～12

6～19

8～21

6～19

8～21

6～16

6～10

6～14

8～16

－

8～20

8～12

8～10

8～18

10～20

8～25

8～18

8～14

8～23

10～25

8～23

10～25

8～20

8～14

8～12

8～18

10～20

8～29

8～23

8～17

8～27

10～29

8～27

10～29

8～24

8～18

8～15

8～22

10～24

10～32

10～25

10～20

10～30

12～32

10～30

12～32

－

10～36

10～25

10～23

10～34

12～36

10～34

12～36

10～28

10～22

10～17

10～26

12～28

10～38

10～28

10～24

10～36

12～38

10～36

12～38

10～30

10～23

10～18

10～28

12～30

12～48

12～38

12～30

12～46

14～48

12～46

14～48

12～32

12～24

12～20

12～30

14～32

軸穴仕様Nの場合、軸穴径9は指定できません。フランジカシメ済み、軸穴形状P、Nにはセットスクリューが付属します。加工部には表面処理は付きません。軸穴形状H(丸穴)、V・F(段付穴)、Y(両端段付穴)、WB(二段段付穴)の場合、タップ穴は付きません。

[ ! ]ミスミ製3GTプーリと互換性があり、代替品としても使用できます。
　※仕様により、取り扱いのない規格もございます。ご了承ください。

キー溝寸法

軸穴径 dh7		bJS9		t 高さ
8	＋0.015 0	3	±0.0125	1.4	＋0.1 0
10	＋0.015 0	3	±0.0125	1.4
11	＋0.018 0	4	±0.0150	1.8
12		4		1.8
13		5		2.3
14
15
16
17
18		6		2.8
19	＋0.021 0
20
21
22
23		8	±0.0180	3.3	＋0.2 0
24
25
26
27
28
29
30

型番リスト

表示件数

...

型番

P16-3GT-6-33F-AL-WA-H-[4-7/1]

P16-3GT-6-33F-AL-WA-V-[4,5]-Z[6,7]-J[2-9/0.1]

P16-3GT-6-33F-AL-WA-WB

P16-3GT-6-33F-AL-WA-Y-[4,5]-Q[6,7]-R[6,7]-S[3-8/0.1]-T[3-8/0.1]

P18-3GT-6-33F-AL-WA-H-[5-8/1]

P18-3GT-6-33F-AL-WA-P-5

P18-3GT-6-33F-AL-WA-V-[5,6]-Z[7,8]-J[2-9/0.1]

P18-3GT-6-33F-AL-WA-WB

P18-3GT-6-33F-AL-WA-Y-[5,6]-Q[7,8]-R[7,8]-S[3-8/0.1]-T[3-8/0.1]

P18-3GT-9-33F-AL-WA-H-[5-8/1]

P18-3GT-9-33F-AL-WA-P-5

P18-3GT-9-33F-AL-WA-V-[5,6]-Z[7,8]-J[2-12/0.1]

P18-3GT-9-33F-AL-WA-WB

P18-3GT-9-33F-AL-WA-Y-[5,6]-Q[7,8]-R[7,8]-S[3-9/0.1]-T[3-9/0.1]

P18-3GT-9-33F-BD-H-[5-8/1]

P18-3GT-9-33F-BD-P-5

P18-3GT-9-33F-BD-V-[5,6]-Z[7,8]-J[2-12/0.1]

P18-3GT-9-33F-BD-WB

P18-3GT-9-33F-BD-Y-[5,6]-Q[7,8]-R[7,8]-S[3-9/0.1]-T[3-9/0.1]

P18-3GT-9-33F-H-[5-8/1]

P18-3GT-9-33F-P-5

P18-3GT-9-33F-V-[5,6]-Z[7,8]-J[2-12/0.1]

P18-3GT-9-33F-WB

P18-3GT-9-33F-Y-[5,6]-Q[7,8]-R[7,8]-S[3-9/0.1]-T[3-9/0.1]

P18-3GT-15-33F-BD-H-[5-8/1]

P18-3GT-15-33F-BD-P-5

P18-3GT-15-33F-BD-V-[5,6]-Z[7,8]-J[2-18/0.1]

P18-3GT-15-33F-BD-WB

P18-3GT-15-33F-BD-Y-[5,6]-Q[7,8]-R[7,8]-S[3-9/0.1]-T[3-9/0.1]

P18-3GT-15-33F-H-[5-8/1]

P18-3GT-15-33F-P-5

P18-3GT-15-33F-V-[5,6]-Z[7,8]-J[2-18/0.1]

P18-3GT-15-33F-WB

P18-3GT-15-33F-Y-[5,6]-Q[7,8]-R[7,8]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-6-33F-AL-WA-H-[5-10/1]

P20-3GT-6-33F-AL-WA-P-[5,6]

P20-3GT-6-33F-AL-WA-V-[5-8/1]-Z[7-10/1]-J[2-9/0.1]

P20-3GT-6-33F-AL-WA-WB-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-8/0.1]-T[3-8/0.1]

P20-3GT-6-33F-AL-WA-Y-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-8/0.1]-T[3-8/0.1]

P20-3GT-9-33F-AL-WA-H-[5-10/1]

P20-3GT-9-33F-AL-WA-P-[5,6]

P20-3GT-9-33F-AL-WA-V-[5-8/1]-Z[7-10/1]-J[2-12/0.1]

P20-3GT-9-33F-AL-WA-WB-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-9-33F-AL-WA-Y-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-9-33F-BD-H-[5-10/1]

P20-3GT-9-33F-BD-P-[5,6]

P20-3GT-9-33F-BD-V-[5-8/1]-Z[7-10/1]-J[2-12/0.1]

P20-3GT-9-33F-BD-WB-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-9-33F-BD-Y-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-9-33F-H-[5-10/1]

P20-3GT-9-33F-P-[5,6]

P20-3GT-9-33F-V-[5-8/1]-Z[7-10/1]-J[2-12/0.1]

P20-3GT-9-33F-WB-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-9-33F-Y-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-15-33F-BD-H-[5-10/1]

P20-3GT-15-33F-BD-P-[5,6]

P20-3GT-15-33F-BD-V-[5-8/1]-Z[7-10/1]-J[2-18/0.1]

P20-3GT-15-33F-BD-WB-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-15-33F-BD-Y-[5,6,7,8]-Q[7-10/1]-R[7-10/1]-S[3-9/0.1]-T[3-9/0.1]

P20-3GT-15-33F-H-[5-10/1]

種類

ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

形状記号

軸穴仕様

段付穴(ボス側ザグリ) [F]

(φ)

段付穴 [V]

(φ)

二段段付穴 [WB]

(φ)

丸穴+タップ [P]

(φ)

丸穴 [H]

(φ)

新JISキー溝穴+タップ [N]

(φ)

両端段付穴 [Y]

(φ)

両端段付穴（穴径） [Q]

(φ)

段付穴（ザグリ径） [Z]

(φ)

段付穴(ザグリ深さ) [J]

(mm)

両端段付穴（穴径） [R]

(φ)

両端段付穴（Q部深さ） [S]

(mm)

両端段付穴（R部深さ） [T]

(mm)

最小発注数量

タイミングプーリ	6	16	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	-	4 ～ 7	-	-	-	-	-	-	-	-	1個
タイミングプーリ	6	16	A形	白アルマイト	アルミ合金	33F	段付穴	-	4 ～ 5	-	-	-	-	-	-	6 ～ 7	2 ～ 9	-	-	-	1個
タイミングプーリ	6	16	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	6	16	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	4 ～ 5	6 ～ 7	-	-	6 ～ 7	3 ～ 8	3 ～ 8	1個
タイミングプーリ	6	18	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	-	5 ～ 8	-	-	-	-	-	-	-	-	1個
タイミングプーリ	6	18	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	5	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	6	18	A形	白アルマイト	アルミ合金	33F	段付穴	-	5 ～ 6	-	-	-	-	-	-	7 ～ 8	2 ～ 9	-	-	-	1個
タイミングプーリ	6	18	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	6	18	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	5 ～ 6	7 ～ 8	-	-	7 ～ 8	3 ～ 8	3 ～ 8	1個
タイミングプーリ	9	18	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	-	5 ～ 8	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	5	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	白アルマイト	アルミ合金	33F	段付穴	-	5 ～ 6	-	-	-	-	-	-	7 ～ 8	2 ～ 12	-	-	-	1個
タイミングプーリ	9	18	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	5 ～ 6	7 ～ 8	-	-	7 ～ 8	3 ～ 9	3 ～ 9	1個
タイミングプーリ	9	18	A形	四三酸化鉄皮膜	鉄	33F	丸穴	-	-	-	-	5 ～ 8	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	四三酸化鉄皮膜	鉄	33F	丸穴+タップ	-	-	-	5	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	四三酸化鉄皮膜	鉄	33F	段付穴	-	5 ～ 6	-	-	-	-	-	-	7 ～ 8	2 ～ 12	-	-	-	1個
タイミングプーリ	9	18	A形	四三酸化鉄皮膜	鉄	33F	二段段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	四三酸化鉄皮膜	鉄	33F	両端段付穴	-	-	-	-	-	-	5 ～ 6	7 ～ 8	-	-	7 ～ 8	3 ～ 9	3 ～ 9	1個
タイミングプーリ	9	18	A形	なし	鉄	33F	丸穴	-	-	-	-	5 ～ 8	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	なし	鉄	33F	丸穴+タップ	-	-	-	5	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	なし	鉄	33F	段付穴	-	5 ～ 6	-	-	-	-	-	-	7 ～ 8	2 ～ 12	-	-	-	1個
タイミングプーリ	9	18	A形	なし	鉄	33F	二段段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	18	A形	なし	鉄	33F	両端段付穴	-	-	-	-	-	-	5 ～ 6	7 ～ 8	-	-	7 ～ 8	3 ～ 9	3 ～ 9	1個
タイミングプーリ	15	18	A形	四三酸化鉄皮膜	鉄	33F	丸穴	-	-	-	-	5 ～ 8	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	18	A形	四三酸化鉄皮膜	鉄	33F	丸穴+タップ	-	-	-	5	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	18	A形	四三酸化鉄皮膜	鉄	33F	段付穴	-	5 ～ 6	-	-	-	-	-	-	7 ～ 8	2 ～ 18	-	-	-	1個
タイミングプーリ	15	18	A形	四三酸化鉄皮膜	鉄	33F	二段段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	18	A形	四三酸化鉄皮膜	鉄	33F	両端段付穴	-	-	-	-	-	-	5 ～ 6	7 ～ 8	-	-	7 ～ 8	3 ～ 9	3 ～ 9	1個
タイミングプーリ	15	18	A形	なし	鉄	33F	丸穴	-	-	-	-	5 ～ 8	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	18	A形	なし	鉄	33F	丸穴+タップ	-	-	-	5	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	18	A形	なし	鉄	33F	段付穴	-	5 ～ 6	-	-	-	-	-	-	7 ～ 8	2 ～ 18	-	-	-	1個
タイミングプーリ	15	18	A形	なし	鉄	33F	二段段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	18	A形	なし	鉄	33F	両端段付穴	-	-	-	-	-	-	5 ～ 6	7 ～ 8	-	-	7 ～ 8	3 ～ 9	3 ～ 9	1個
タイミングプーリ	6	20	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	-	5 ～ 10	-	-	-	-	-	-	-	-	1個
タイミングプーリ	6	20	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	5 ～ 6	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	6	20	A形	白アルマイト	アルミ合金	33F	段付穴	-	5 ～ 8	-	-	-	-	-	-	7 ～ 10	2 ～ 9	-	-	-	1個
タイミングプーリ	6	20	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	5 ～ 8	-	-	-	-	7 ～ 10	-	-	7 ～ 10	3 ～ 8	3 ～ 8	1個
タイミングプーリ	6	20	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	5 ～ 8	7 ～ 10	-	-	7 ～ 10	3 ～ 8	3 ～ 8	1個
タイミングプーリ	9	20	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	-	5 ～ 10	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	20	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	5 ～ 6	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	20	A形	白アルマイト	アルミ合金	33F	段付穴	-	5 ～ 8	-	-	-	-	-	-	7 ～ 10	2 ～ 12	-	-	-	1個
タイミングプーリ	9	20	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	5 ～ 8	-	-	-	-	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	9	20	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	5 ～ 8	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	9	20	A形	四三酸化鉄皮膜	鉄	33F	丸穴	-	-	-	-	5 ～ 10	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	20	A形	四三酸化鉄皮膜	鉄	33F	丸穴+タップ	-	-	-	5 ～ 6	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	20	A形	四三酸化鉄皮膜	鉄	33F	段付穴	-	5 ～ 8	-	-	-	-	-	-	7 ～ 10	2 ～ 12	-	-	-	1個
タイミングプーリ	9	20	A形	四三酸化鉄皮膜	鉄	33F	二段段付穴	-	-	5 ～ 8	-	-	-	-	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	9	20	A形	四三酸化鉄皮膜	鉄	33F	両端段付穴	-	-	-	-	-	-	5 ～ 8	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	9	20	A形	なし	鉄	33F	丸穴	-	-	-	-	5 ～ 10	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	20	A形	なし	鉄	33F	丸穴+タップ	-	-	-	5 ～ 6	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	9	20	A形	なし	鉄	33F	段付穴	-	5 ～ 8	-	-	-	-	-	-	7 ～ 10	2 ～ 12	-	-	-	1個
タイミングプーリ	9	20	A形	なし	鉄	33F	二段段付穴	-	-	5 ～ 8	-	-	-	-	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	9	20	A形	なし	鉄	33F	両端段付穴	-	-	-	-	-	-	5 ～ 8	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	15	20	A形	四三酸化鉄皮膜	鉄	33F	丸穴	-	-	-	-	5 ～ 10	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	20	A形	四三酸化鉄皮膜	鉄	33F	丸穴+タップ	-	-	-	5 ～ 6	-	-	-	-	-	-	-	-	-	1個
タイミングプーリ	15	20	A形	四三酸化鉄皮膜	鉄	33F	段付穴	-	5 ～ 8	-	-	-	-	-	-	7 ～ 10	2 ～ 18	-	-	-	1個
タイミングプーリ	15	20	A形	四三酸化鉄皮膜	鉄	33F	二段段付穴	-	-	5 ～ 8	-	-	-	-	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	15	20	A形	四三酸化鉄皮膜	鉄	33F	両端段付穴	-	-	-	-	-	-	5 ～ 8	7 ～ 10	-	-	7 ～ 10	3 ～ 9	3 ～ 9	1個
タイミングプーリ	15	20	A形	なし	鉄	33F	丸穴	-	-	-	-	5 ～ 10	-	-	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
4,564円 ( 5,020円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
6,733円 ( 7,406円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
4,630円 ( 5,093円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
4,623円 ( 5,085円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
4,177円 ( 4,595円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
5,059円 ( 5,565円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
4,689円 ( 5,158円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

...

基本情報

基本情報

ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。
GTベルトで3GT専用プーリのタイミングプーリ・アイドラー。
【特長】
・歯数・幅・ボス形状などを豊富に用意している。
・歯数によっては標準在庫がある。
【用途】
・精密位置決め装置、XYテーブルに最適。
・ロボットアーム駆動などに便利。

ご注意

ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。ミスミ製5GTプーリは互換性もあり、
規格外品サービスにて製作可否を含めた見積も承っております。ご検討ください。
フランジ（2枚）は、同梱となります。（カシメなし）
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。

カタログ

カタログ (見開き版)

商品担当おすすめ

ゲイツ・ユニッタ・アジア
パワーグリップGTベルト 3GTタイプ
タイミングプーリと合わせて使用するパワーグリップGTベルト 3GTタイプです。
ゲイツ・ユニッタ・アジア
ツインパワーベルト D3GTタイプ
タイミングプーリと合わせて使用するツインパワーベルト D3GTタイプです。
ゲイツ・ユニッタ・アジア
ゲイツ・ユニッタ・アジアバックラッシレス（BLP）プーリ 3GTタイプ
3GT歯形のバックラッシレスのタイミングプーリです。軸穴に丸穴、段穴、キー溝、タップの追加工の選択が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

3GTプーリのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ベルト搬送の駆動源に使用

満足度：5.02022/09/08

駆動モーターと従動用ローラーをタイミングベルトで張って回転させるためにプーリーを使用しています。歯の欠けもなく安心して使...もっと読む

0人が参考にしています。

半導体製造装置の部品に使用

満足度：5.02021/05/26

半導体製造装置の部品に、この3GTプーリーを使用しました。装置は現在、クリーンルーム内に設置されています。部品の選定は、...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 3GTプーリ	バックラッシレスプーリ 3GTタイプ	面圧ハイトルクタイミングプーリ 3GTタイプ	面圧バックラッシレスタイミングプーリ 3GTタイプ	PXプーリ P3M形	PXプーリ P3M形（アルミタイプ）
メーカー	ゲイツ・ユニッタ・アジア	ミスミ	ミスミ	ミスミ	椿本チエイン	椿本チエイン
通常価格	-	-	-	-	2,149円 -	2,579円 -
通常出荷日	在庫品1日目〜	2日目〜	5日目	5日目	在庫品1日目〜	在庫品1日目〜
バックラッシレスタイプ	非該当	該当	非該当	該当	非該当	非該当
歯形(ベルト形)	3GT	3GT	3GT	3GT	P3M	P3M
プーリ/アイドラー	プーリ(ベアリング無し)	プーリ	プーリ	プーリ	プーリ(ベアリング無し)	プーリ(ベアリング無し)
