2GTプーリ
未確定：候補が146型番あります。
商品情報
外形図
プーリ歯形寸法
フランジ寸法
標準在庫プーリの形状
| 歯数 | 幅 | 形状記号 | フランジ |
|---|---|---|---|
| 10 | 60 | 6 | - |
| 12 | 60 | 6 | FA10012005 |
| 14 | 60 | 6 | FA10013006 |
| 15 | 60 | 6 | FA10014007 |
| 16 | 80 | 6 | FA10014007 |
| 18 | 80 | 6 | FA10016008 |
| 20 | 80 | 6 | FA10017009 |
| 21 | 80 | 6 | FA10018010 |
| 22 | 80 | 6 | FA10018010 |
| 23 | 80 | 6 | FA10019011 |
| 24 | 80 | 6 | FA10020012 |
| 25 | 80 | 6 | FA10020012 |
| 26 | 80 | 6 | FA10021012 |
| 27 | 80 | 6 | FA10022013 |
| 28 | 80 | 6 | FA10023014 |
| 29 | 80 | 6 | FA10023014 |
| 30 | 80 | 6 | FA10024015 |
| 32 | 80 | 6 | FA10025017 |
| 34 | 80 | 6 | FA10027018 |
| 36 | 80 | 6 | FA10027018 |
| 38 | 80 | 6 | FA10029020 |
| 40 | 80 | 6 | FA10030021 |
| 44 | 80 | 6 | FA10023023 |
| 48 | 80 | 6 | FA10035026 |
| 50 | 80 | 6 | FA10036027 |
| 60 | 80 | 6 | FA10042033 |
| 72 | 80 | 6 | FA10051042 |
加工形状プーリ一覧表
加工参考形状および記号（33F）
加工参考形状および記号（6F）
歯数・外形寸法
| 歯数 | P.D. | O.D. | FOD | C | フランジ |
|---|---|---|---|---|---|
| 14 | 8.91 | 8.40 | 13 | 6 | FA10013006 |
| 16 | 10.19 | 9.68 | 14 | 7 | FA10014007 |
| 20 | 12.73 | 12.22 | 17 | 9 | FA10017009 |
| 24 | 18.28 | 14.77 | 20 | 12 | FA10020012 |
| 28 | 17.83 | 17.32 | 23 | 14 | FA10023014 |
| 30 | 19.10 | 18.59 | 24 | 15 | FA10024015 |
| 32 | 20.37 | 19.86 | 25 | 17 | FA10025017 |
| 36 | 22.92 | 22.41 | 27 | 18 | FA10027018 |
| 38 | 24.19 | 23.68 | 29 | 20 | FA10029020 |
| 40 | 25.46 | 24.96 | 30 | 21 | FA10030021 |
| 44 | 28.01 | 27.50 | 32 | 23 | FA10032023 |
| 48 | 30.56 | 30.05 | 35 | 26 | FA10035026 |
| 50 | 31.83 | 31.32 | 36 | 27 | FA10036027 |
| 60 | 38.20 | 37.69 | 42 | 33 | FA10042033 |
ベルト呼び幅・寸法
| ベルト幅 | 2.0 | 3.0 | 4.0 | 6.0 | 9.0 | 12.0 | 15.0 | |
|---|---|---|---|---|---|---|---|---|
| W | 6.0 | 7.3 | 8.3 | 10.3 | 13.3 | 16.5 | 19.5 | |
| A | 0 -0.2 | 2.7 | 4.0 | 5.0 | 7.0 | 10.0 | 13.2 | 16.2 |
| fb | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | |
- ベルト幅に対するL、W、A、fb寸法（単位 : mm）
- フランジ取付け部寸法 C の基準外径は FID と同じ寸法を採用。しかし許容差がそれぞれに異なる。
製品仕様
| 内径 | M（並目） | 付属品 セットスクリュー |
|---|---|---|
| 5 | M3 | M3×3 |
| 6～22 | M4 | M4×3 |
追加工規格表
| 歯数 | − | 歯形 | − | 呼び幅 | − | プーリ形状 | − | 材質 | − | 表面処理 | − | 軸穴仕様 | − | 内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| （軸穴仕様：H・P・N） | P48 | − | 2GT | − | 6 | − | 33F | − | AL | − | WA | − | H | − | 8 | ||||||||||||
| （軸穴仕様：V・F） | P32 | − | 2GT | − | 6 | − | 33F | − | AL | − | WA | − | V | − | 7 | − | Z9 | − | J2 | ||||||||
| （軸穴仕様：Y・WB） | P40 | − | 2GT | − | 9 | − | 33F | − | AL | − | WA | − | Y | − | 8 | − | Q8 | − | R8 | − | S3 | − | T3 |
| 歯数 | 歯形 | 呼び幅 | プーリ形状 | 材質 | 表面処理 | プーリ形状 | |||||||||||||||
| 33F | 6F | ||||||||||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||||||||
| H(d) 丸穴 | P(d) 丸穴＋タップ 下記参照 | N(d) キー溝＋タップ 下記参照 | V 段付穴 | Y 両段付穴 | H(d) 丸穴 | P(d) 丸穴＋タップ 下記参照 | N(d) キー溝＋タップ 下記参照 | V・F 段付穴 | |||||||||||||
| V(d) | Z Z−d≧2 | J (0.1mm単位) | Y(d) | Q・R | S･T (0.1mm単位) | V・F(d) | Z Z−d≧2 | J (0.1mm単位) | |||||||||||||
| P | 14 | 2GT | 4 6 9 | 33F | AL (アルミ合金) | WA (白アルマイト) | 3 | − | − | − | − | − | − | − | − | − | − | − | − | − | − |
| 16 | 3・4 | ||||||||||||||||||||
| 20 | 4・5・6 | ||||||||||||||||||||
| 24 | 33F 6F | 5～8 | 5・6 | 7・8 | 2～11 2.0≦J≦W−2.0 | 5・6 | 7・8 | 3～5 S＋T≦W−3 | − | ||||||||||||
| 28 | 5～10 | 5～8 | 7～10 | 5～8 | 7～10 | 5～8 | |||||||||||||||
| 30 | 5～11 | 5～9 | 7～11 | 5～9 | 7～11 | − | |||||||||||||||
| 32 | 5～13 | 5～10 | 5～11 | 7～13 | 5～11 | 7～13 | 5～9 | 5・6 | 5～7 | 7～9 | 2～19 2.0≦J≦L−2.0 | ||||||||||
| 36 | 6～14 | 6～10 | 6～12 | 8～14 | 6～12 | 8～14 | − | − | 6～8 | 8～10 | |||||||||||
| 38 | 6～16 | 6～10 | 8 | 6～14 | 8～16 | 6～14 | 8～16 | − | − | 6～10 | 8～12 | ||||||||||
| 40 | 6～17 | 6～12 | 8・10 | 6～15 | 8～17 | 6～15 | 8～17 | 6～13 | 6～10 | 6～11 | 8～13 | ||||||||||
| 44 | − | − | − | − | − | − | − | 6～15 | 6～12 | 6～13 | 8～15 | ||||||||||
| 48 | 8～22 | 8～15 | 8～13 | 8～20 | 10～22 | 8～20 | 10～22 | − | − | − | − | ||||||||||
| 50 | 8～23 | 8～16 | 8～14 | 8～21 | 10～23 | 8～21 | 10～23 | − | − | − | − | ||||||||||
| 60 | 8～29 | 8～22 | 8～19 | 8～27 | 10～29 | 8～27 | 10～29 | 8～24 | 8～22 | 8～14 | 8～22 | 10～24 | |||||||||
| 軸穴仕様Nの場合、軸穴径9は指定できません。 加工部には表面処理は付きません。 フランジカシメ済み、軸穴仕様P、Nにはセットスクリュー付属。 軸穴仕様H(丸穴)、V・F(段付穴)、Y(両端段付穴)の場合、タップ穴は付きません。 | |||||||||||||||||||||
キー溝寸法
| 軸穴径 dh7 | bJS9 | t 高さ | ||||
|---|---|---|---|---|---|---|
| 8 | ＋0.015 0 | 3 | ±0.0125 | 1.4 | +0.1 0 | |
| 10 | ||||||
| 11 | ＋0.018 0 | 4 | ±0.0150 | 1.8 | ||
| 12 | ||||||
| 13 | 5 | 2.3 | ||||
| 14 | ||||||
| 15 | ||||||
| 16 | ||||||
| 17 | ||||||
| 18 | 6 | 2.8 | ||||
| 19 | ＋0.021 0 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
1,365円 ( 1,502円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
1,665円 ( 1,832円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,741円 ( 5,215円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,786円 ( 5,265円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,532円 ( 4,985円 ) | 9日目 |
- ( - ) | 9日目 |
4,831円 ( 5,314円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
4,852円 ( 5,337円 ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
22,320円 ( 24,552円 ) | 30日目 |
詳細情報
基本情報
ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。
2GTの共通プーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意している
【用途】
・精密位置決め装置、XYテーブルに最適
・ロボットアーム駆動などに便利
ご注意
- ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
特注（図面指示等）のご対応はできません。 - フランジ（2枚）は、同梱となります。 （カシメなし）
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。

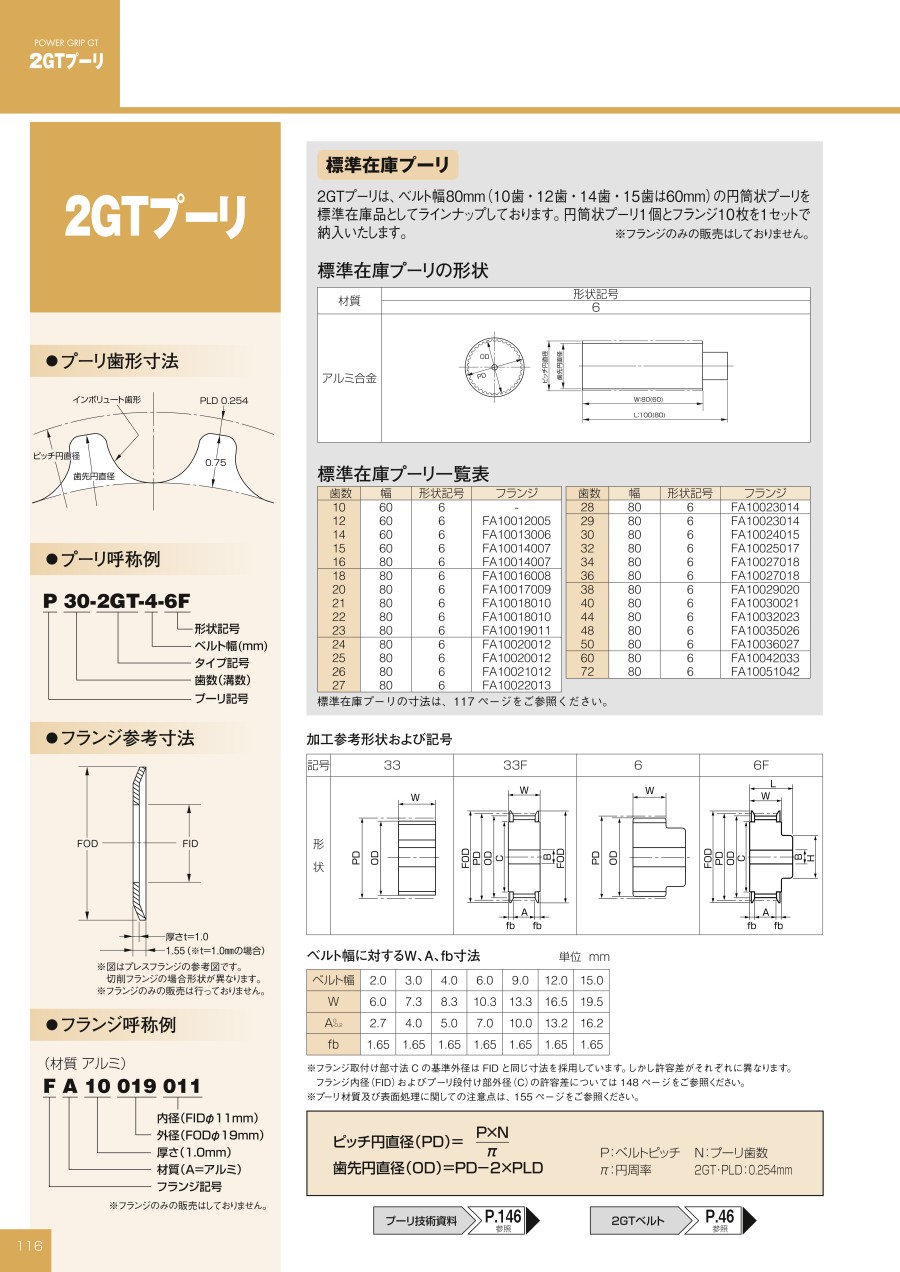

カタログ
