1.5GTプーリ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
特注（図面指示等）のご対応はできません。 - フランジ（2枚）は、同梱となります。 （カシメなし）
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。
未確定：候補が10型番あります。
商品情報
外形図
プーリ歯形寸法
フランジ寸法
- ※ フランジのみの販売はしておりません。
棒状（円筒状）プーリ一覧表
| 歯数 | 幅 | 形状記号 | フランジ |
|---|---|---|---|
| 16 | 60 | 33 | FA10012005 |
| 18 | 60 | 33 | FA10013006 |
| 20 | 60 | 33 | FA10014007 |
| 24 | 60 | 33 | FA10016008 |
| 30 | 60 | 33 | FA10018010 |
| 36 | 60 | 33 | FA10022013 |
加工形状プーリ一覧表
加工参考形状および記号（33F）
加工参考形状および記号（6F）

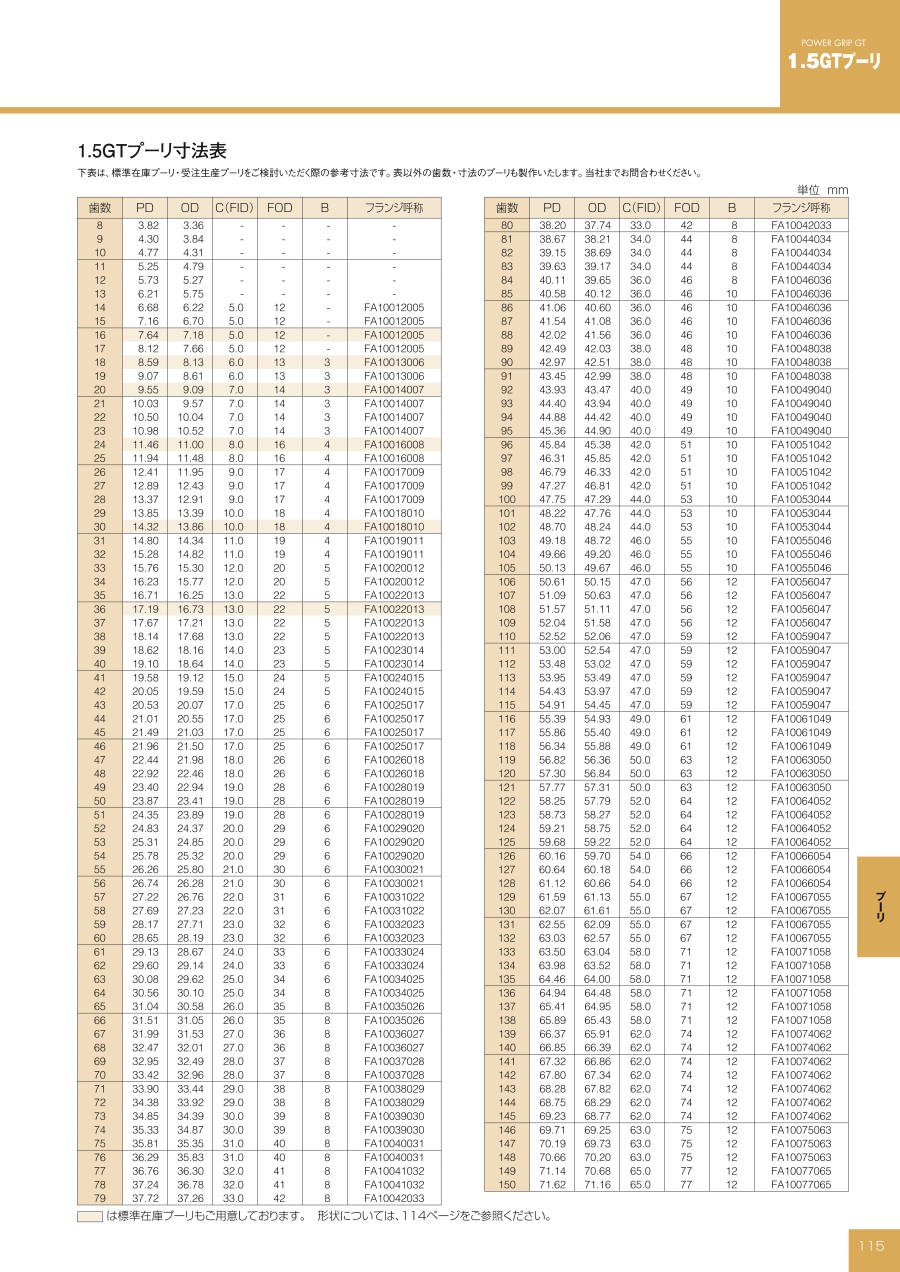

歯数・外形寸法
| 歯数 | P.D. | O.D. | FOD | C | フランジ |
|---|---|---|---|---|---|
| 18 | 8.59 | 8.13 | 13 | 6 | FA10013006 |
| 20 | 9.55 | 9.09 | 14 | 7 | FA10014007 |
| 24 | 11.46 | 11.00 | 16 | 8 | FA10016008 |
| 30 | 14.32 | 13.86 | 18 | 10 | FA10018010 |
| 36 | 17.19 | 16.73 | 22 | 13 | FA10022013 |
ベルト呼び幅・寸法
| ベルト幅 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | |
|---|---|---|---|---|---|---|
| Ｗ | 5.5 | 6.0 | 6.5 | 7.3 | 8.3 | |
| A | 0 -0.2 | 2.2 | 2.7 | 3.2 | 4.0 | 5.0 |
| fb | 1.65 | 1.65 | 1.65 | 1.65 | 1.65 | |
- ベルト幅に対するW、A、fb寸法（単位 : mm）
- ※ フランジ取付け部寸法Cの基準外径は FID と同じ寸法を採用しています。しかし許容差がそれぞれに異なります。
製品仕様
| 内径 | M（並目） | 付属品 セットスクリュー |
|---|---|---|
| 5 | M3 | M3×3 |
| 6～22 | M4 | M4×3 |
追加工規格表
軸穴仕様
軸穴種類 H
軸穴種類 P
軸穴種類 N
キー溝寸法図
| 歯数 | 歯形 | 呼び幅 | プーリ 形状 | 材質 | 表面処理 | プーリ形状 | |||
| 33F | |||||||||
| 軸穴仕様d(選択) | |||||||||
| H(d) 丸穴 | P(d) 丸穴＋タップ | N(d) キー溝＋タップ | |||||||
| P | 14 | 1.5GT | 4 | 33F | AL （アルミ合金） | WA （白アルマイト） | 3 | － | － |
| 20 | 3・4 | ||||||||
| 24 | 4・5 | 5 | |||||||
| 30 | 4・5・6 | 5・6 | |||||||
| 36 | 5・6・7・8 | 5・6・7・8 | 8 | ||||||
| 加工部には表面処理は付きません。フランジカシメ済み、軸穴仕様P、Nにはセットスクリュー付属。 軸穴仕様H(丸穴)の場合、タップ穴は付きません。 | |||||||||
キー溝寸法
| 軸穴径 dh7 | bJS9 | t 高さ | ||||
|---|---|---|---|---|---|---|
| 8 | ＋0.015 0 | 3 | ±0.0125 | 1.4 | +0.1 0 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,837円 ( 2,021円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。
1.5GT専用のプーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意。
・ベルト幅60mmの円筒状プーリをラインナップしております。
【用途】
・精密位置決め装置に便利。
・XYテーブルに便利。
・ロボットアーム駆動などに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
特注（図面指示等）のご対応はできません。 - フランジ（2枚）は、同梱となります。 （カシメなし）
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。
