ゲイツ・ユニッタ・アジア

パワーグリップタイミングベルト XLタイプ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 831円～1,676円

税込単価: 914円～1,844円

台形歯XLタイプの片歯、JIS、ISO規格のタイミングベルト。【特長】・JIS...

種類
クローズエンド
歯形(ベルト形)
XL
ベルト材質
ゴムベルト
心線材質
グラスファイバー
ベルト歯面
標準(片面)
ベルトピッチ (mm)
5.08

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

パワーグリップタイミングベルト XLタイプの仕様

ベルト構造本体：ゴム（クロロプレンゴム）、歯布：ナイロン帆布、心線：グラスファイバーコード

XLタイプのベルト歯形寸法図

（単位：mm）

呼称例：ベルト呼び幅、タイプ記号、ベルト呼び長さ

呼称	ピッチ周長	歯数
50XL	127	25
58XL	147.32	29
60XL	152.4	30
70XL	177.8	35
74XL	187.96	37
76XL	193.04	38
78XL	198.12	39
80XL	203.2	40
82XL	208.28	41
84XL	213.36	42
88XL	223.52	44
90XL	228.6	45
92XL	233.68	46
94XL	238.76	47
96XL	243.84	48
98XL	248.92	49
100XL	254	50
102XL	259.08	51
104XL	264.16	52
106XL	269.24	53
108XL	274.32	54
110XL	279.4	55
114XL	289.56	57
162XL	411.48	81
164XL	416.56	82
166XL	421.64	83
170XL	431.8	85
172XL	436.88	86
174XL	441.96	87
176XL	447.04	88
178XL	452.12	89
180XL	457.2	90
182XL	462.28	91
184XL	467.36	92
188XL	477.52	94
190XL	482.6	95
192XL	487.68	96
194XL	492.76	97
196XL	497.84	98
198XL	502.92	99
200XL	508	100
202XL	513.08	101
204XL	518.16	102
206XL	523.24	103
210XL	533.4	105
212XL	538.48	106
298XL	756.92	149
300XL	762	150
302XL	767.08	151
310XL	787.4	155
320XL	812.8	160
322XL	817.88	161
332XL	843.28	166
340XL	863.6	170
348XL	883.92	174
352XL	894.08	176
356XL	904.24	178
360XL	914.4	180
364XL	924.56	182
372XL	944.88	186
376XL	955.04	188
380XL	965.2	190
384XL	975.36	192
386XL	980.44	193
390XL	990.6	195
396XL	1,005.84	198
400XL	1,016	200
404XL	1,026.16	202
412XL	1,046.48	206

※上記以外の型番につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

ベルト幅

(inch)

ベルト周長

(mm)

歯数

ベルト幅

(mm)

最小発注数量

0.37	177.8	35	9.5	1個
0.5	233.68	46	12.7	1個
0.37	279.4	55	9.5	1個
0.37	304.8	60	9.5	1個
0.37	330.2	65	9.5	1個
0.37	381	75	9.5	1個
0.5	406.4	80	12.7	1個
0.5	431.8	85	12.7	1個

通常単価(税別) (税込単価)	通常出荷日

932円 ( 1,025円 )	在庫品1日目当日出荷可能
1,131円 ( 1,244円 )	9日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
1,034円 ( 1,137円 )	在庫品1日目当日出荷可能
831円 ( 914円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	在庫品1日目当日出荷可能
1,676円 ( 1,844円 )	在庫品1日目当日出荷可能
1,563円 ( 1,719円 )	3日目

詳細情報

基本情報

基本情報

台形歯XLタイプの片歯、JIS、ISO規格のタイミングベルト。
【特長】
・JIS、ISO規格歯形を採用したタイミングベルトのスタンダード。
・ピッチ：5.080mm。

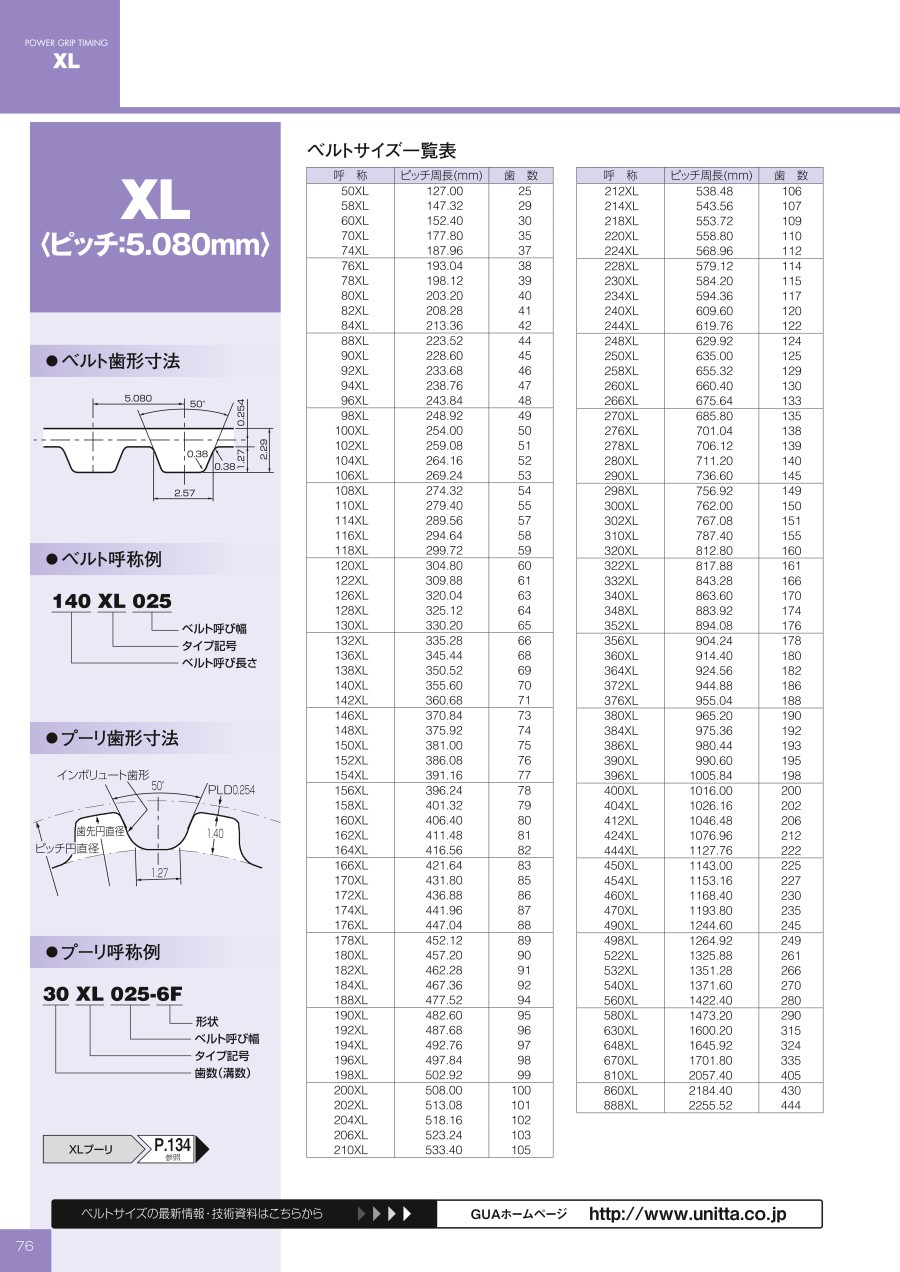

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ゲイツ・ユニッタ・アジア
XLプーリ
パワーグリップベルトと合わせて使用するXL歯形のタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
