ツインパワーベルト DXLタイプ
250DXL050の仕様・寸法情報
種類
クローズエンド
歯形(ベルト形)
XL
ベルト幅(inch)
0.5
ベルト材質
ゴムベルト
心線材質
グラスファイバー
ベルト歯面
ダブル(両面)
ベルト周長(mm)
635
歯数
125
ベルト幅(mm)
12.7
ベルトピッチ(mm)
5.08
商品情報
ギヤのような逆回転駆動が可能
ベルト構造（歯布、心線、歯布、歯ゴム）
ツインパワーベルトの呼称例（ベルトの呼び幅、タイプの記号、ツインパワーの記号、ベルトの呼び長さ）

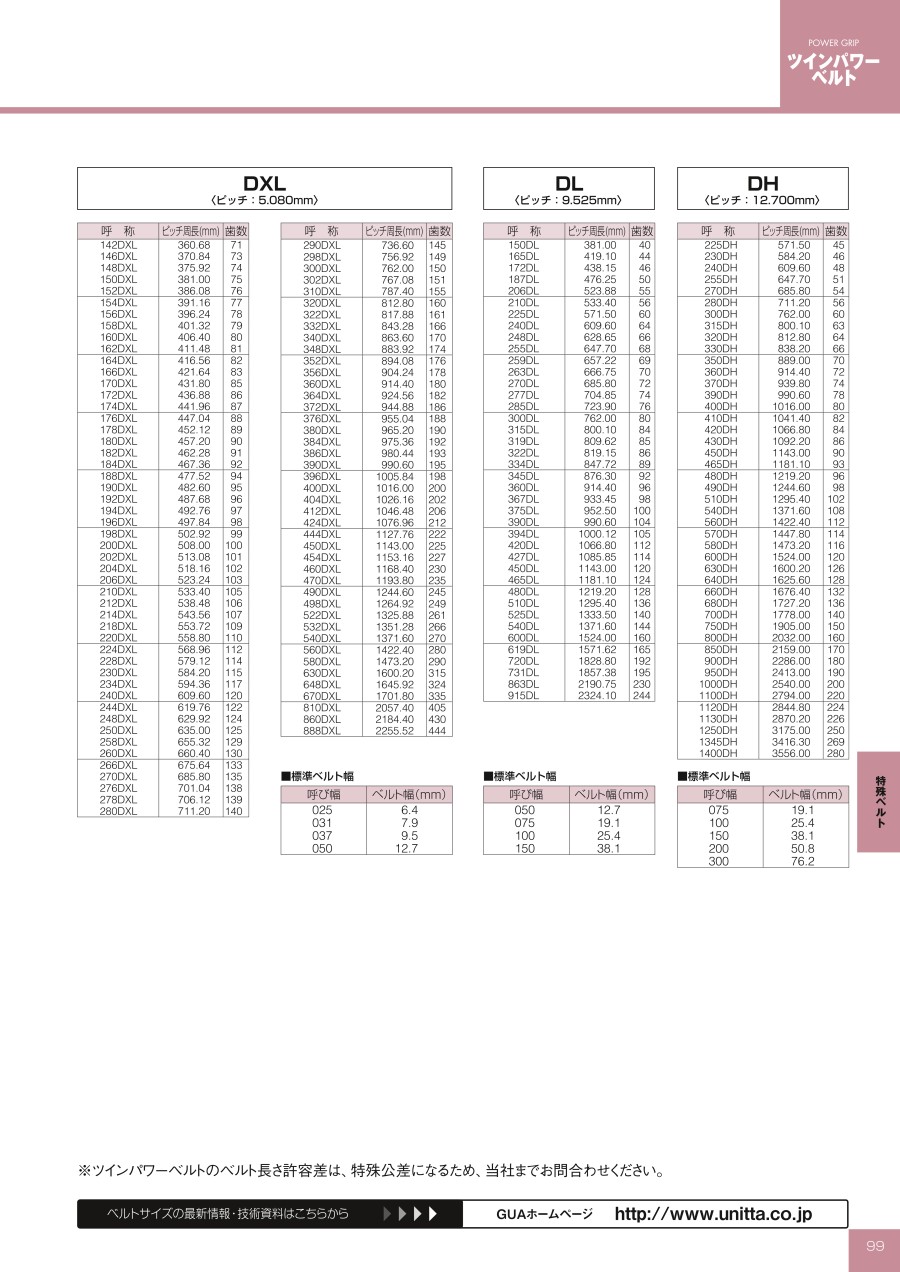

サイズ表
| 呼称 | ピッチ周長(mm) | 歯数 |
|---|---|---|
| 142DXL | 360.680 | 71 |
| 146DXL | 370.840 | 73 |
| 148DXL | 375.920 | 74 |
| 150DXL | 381.000 | 75 |
| 152DXL | 386.080 | 76 |
| 154DXL | 391.160 | 77 |
| 156DXL | 396.240 | 78 |
| 158DXL | 401.320 | 79 |
| 160DXL | 406.400 | 80 |
| 162DXL | 411.480 | 81 |
| 164DXL | 416.560 | 82 |
| 166DXL | 421.640 | 83 |
| 170DXL | 431.800 | 85 |
| 172DXL | 436.880 | 86 |
| 174DXL | 441.960 | 87 |
| 176DXL | 447.040 | 88 |
| 178DXL | 452.120 | 89 |
| 180DXL | 457.200 | 90 |
| 182DXL | 462.280 | 91 |
| 184DXL | 467.360 | 92 |
| 188DXL | 477.520 | 94 |
| 190DXL | 480.600 | 95 |
| 192DXL | 487.680 | 96 |
| 194DXL | 492.760 | 97 |
| 196DXL | 497.840 | 98 |
| 198DXL | 502.920 | 99 |
| 200DXL | 508.000 | 100 |
| 202DXL | 513.080 | 101 |
| 204DXL | 518.160 | 102 |
| 206DXL | 523.240 | 103 |
| 呼称 | ピッチ周長(mm) | 歯数 |
|---|---|---|
| 210DXL | 533.400 | 105 |
| 212DXL | 538.480 | 106 |
| 214DXL | 543.560 | 107 |
| 218DXL | 553.720 | 109 |
| 220DXL | 558.800 | 110 |
| 224DXL | 568.960 | 112 |
| 228DXL | 579.120 | 114 |
| 230DXL | 584.200 | 115 |
| 234DXL | 594.360 | 117 |
| 240DXL | 609.600 | 120 |
| 244DXL | 619.760 | 122 |
| 248DXL | 629.920 | 124 |
| 250DXL | 635.000 | 125 |
| 258DXL | 655.320 | 129 |
| 260DXL | 660.400 | 130 |
| 266DXL | 675.640 | 133 |
| 270DXL | 685.800 | 135 |
| 276DXL | 701.040 | 138 |
| 278DXL | 706.120 | 139 |
| 280DXL | 711.200 | 140 |
| 290DXL | 736.600 | 145 |
| 300DXL | 762.000 | 150 |
| 302DXL | 767.080 | 151 |
| 310DXL | 787.400 | 155 |
| 320DXL | 812.800 | 160 |
| 322DXL | 817.880 | 161 |
| 332DXL | 843.280 | 166 |
| 340DXL | 863.600 | 170 |
| 348DXL | 883.920 | 174 |
| 352DXL | 894.080 | 176 |
| 呼称 | ピッチ周長(mm) | 歯数 |
|---|---|---|
| 356DXL | 904.240 | 178 |
| 360DXL | 914.400 | 180 |
| 364DXL | 924.560 | 182 |
| 372DXL | 944.880 | 186 |
| 376DXL | 955.040 | 188 |
| 380DXL | 965.200 | 190 |
| 384DXL | 975.360 | 192 |
| 386DXL | 980.440 | 193 |
| 390DXL | 990.600 | 195 |
| 396DXL | 1005.840 | 198 |
| 400DXL | 1016.000 | 200 |
| 404DXL | 1026.160 | 202 |
| 412DXL | 1046.480 | 206 |
| 444DXL | 1127.760 | 222 |
| 450DXL | 1143.000 | 225 |
| 454DXL | 1153.160 | 227 |
| 460DXL | 1168.400 | 230 |
| 470DXL | 1193.800 | 235 |
| 490DXL | 1244.600 | 245 |
| 522DXL | 1325.880 | 261 |
| 532DXL | 1351.280 | 266 |
| 540DXL | 1371.600 | 270 |
| 560DXL | 1422.400 | 280 |
| 580DXL | 1473.200 | 290 |
| 630DXL | 1600.200 | 315 |
| 648DXL | 1645.920 | 324 |
| 670DXL | 1701.800 | 335 |
| 810DXL | 2057.400 | 405 |
| 860DXL | 2184.400 | 430 |
| 888DXL | 2255.520 | 444 |
詳細情報
基本情報
台形歯XLタイプの両歯、JIS、ISO規格のツインパワーベルト。
【特長】
・標準ベルトの性能はそのままに、ベルトの両面に歯を設けた両面タイミングベルト。
【用途】
・従来はチェーンやギヤでしか考えられなかった多軸伝動や逆回転駆動に威力を発揮。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ツインパワーベルト DXLタイプの型番250DXL050のページです。
型番250DXL050に関する仕様情報を記載しております。
