ツインパワーベルト D8Mタイプ

外形図

製品仕様

構造

ベルト構造（歯布、心線、歯布、歯ゴム）

規格表

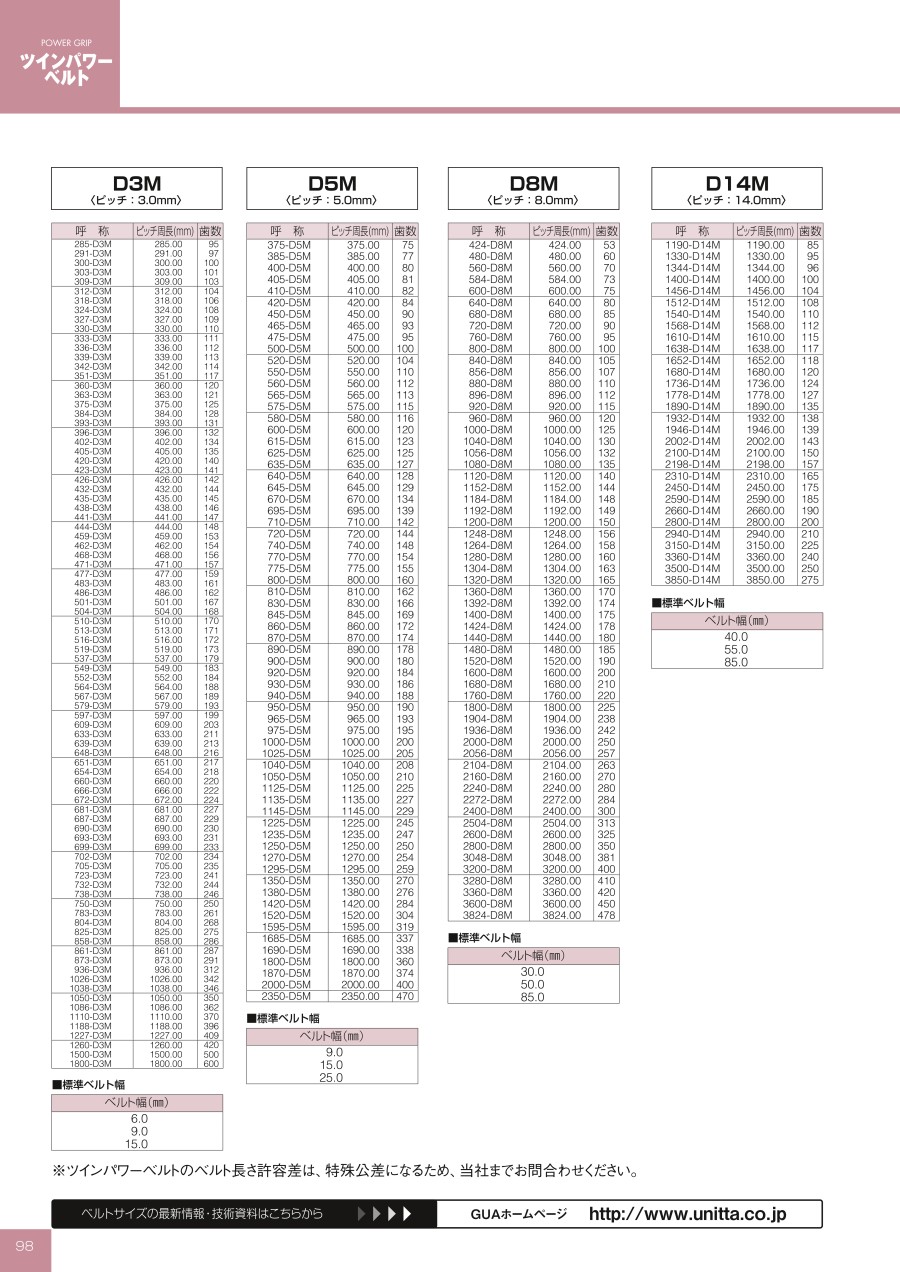

ベルトサイズ一覧表

選定サポート情報

ツインパワーベルトの呼称例（幅 : mm、タイプ記号、ツインパワーの記号、ピッチ周長 : mm）

注意・禁止事項

選定についての注意

• ツインパワーベルトの設計方法は、標準ベルトと同じです。
•  ツインパワーベルトの伝動容量、伝動トルク、許容張力は、各ベルトタイプと同じです。
•  両面に負荷をかける場合でも、トータルの負荷容量が選定ベルトの伝動能力以内であれば何カ所でも負荷をかけることができ
  ます。
•  ツインパワーベルトを使用して多軸伝動を行う場合は、ベルトとプーリのかみ合い歯数とかみ合い角度に注意してください。
  かみ合い歯数：6歯以下の場合は補正係数を用いる
  かみ合い角度：駆動プーリは120°以上、従動プーリは90°以上を推奨
• 内側・外側プーリを連続して使用するレイアウトの場合、スパン長さはベルト幅の1.5倍以上になるように設定してください。
