パワーグリップHTDベルト 3Mタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 666円～1,417円
- 税込単価
- 733円～1,559円
円弧歯形を採用した、ゴム製タイミングベルト。【特長】・ベルト歯に伝わる力の解析...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
パワーグリップHTDベルト 3Mの仕様
ベルト構造 本体 : ゴム（ハイモジュラスカーボン）、歯布 : ナイロン帆布、心線 : グラスファイバーコード
呼称例：幅（mm）、タイプ記号、ピッチ周長（mm）
円弧歯形 （台形歯形と円弧歯形での応力分布比較）
台形歯形
円弧歯形

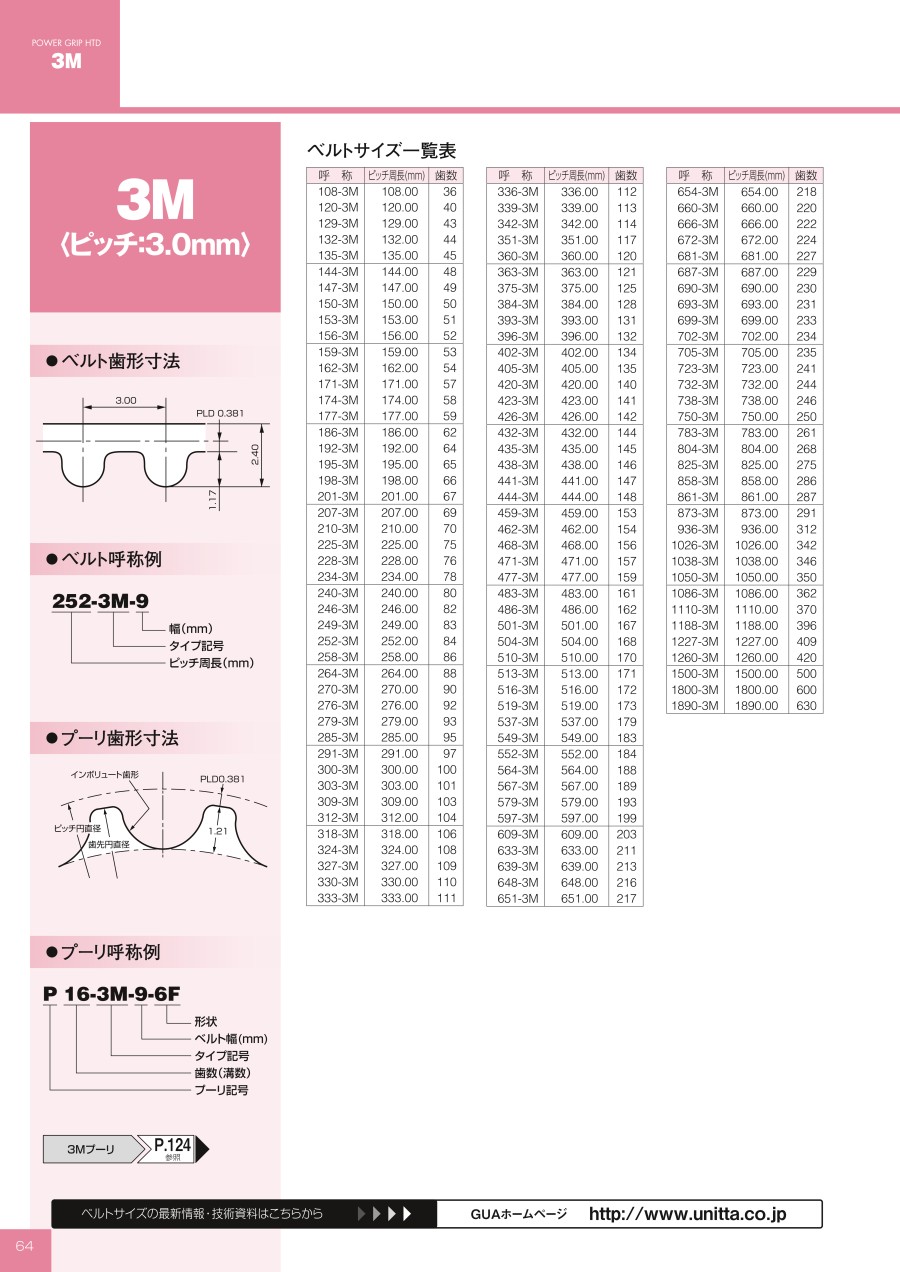

| 呼称 | ピッチ周長 | 歯数 |
|---|---|---|
| 108-3M | 108 | 36 |
| 120-3M | 120 | 40 |
| 129-3M | 129 | 43 |
| 132-3M | 132 | 44 |
| 135-3M | 135 | 45 |
| 144-3M | 144 | 48 |
| 147-3M | 147 | 49 |
| 150-3M | 150 | 50 |
| 153-3M | 153 | 51 |
| 156-3M | 156 | 52 |
| 159-3M | 159 | 53 |
| 162-3M | 162 | 54 |
| 171-3M | 171 | 57 |
| 174-3M | 174 | 58 |
| 177-3M | 177 | 59 |
| 186-3M | 186 | 62 |
| 192-3M | 192 | 64 |
| 195-3M | 195 | 65 |
| 198-3M | 198 | 66 |
| 201-3M | 201 | 67 |
| 324-3M | 324 | 108 |
| 327-3M | 327 | 109 |
| 330-3M | 330 | 110 |
| 333-3M | 333 | 111 |
| 336-3M | 336 | 112 |
| 339-3M | 339 | 113 |
| 342-3M | 342 | 114 |
| 351-3M | 351 | 117 |
| 360-3M | 360 | 120 |
| 363-3M | 363 | 121 |
| 375-3M | 375 | 125 |
| 384-3M | 384 | 128 |
| 393-3M | 393 | 131 |
| 396-3M | 396 | 132 |
| 402-3M | 402 | 134 |
| 405-3M | 405 | 135 |
| 420-3M | 420 | 140 |
| 423-3M | 423 | 141 |
| 426-3M | 426 | 142 |
| 432-3M | 432 | 144 |
| 567-3M | 567 | 189 |
| 579-3M | 579 | 193 |
| 597-3M | 597 | 199 |
| 609-3M | 609 | 203 |
| 633-3M | 633 | 211 |
| 639-3M | 639 | 213 |
| 648-3M | 648 | 216 |
| 651-3M | 651 | 217 |
| 654-3M | 654 | 218 |
| 660-3M | 660 | 220 |
| 666-3M | 666 | 222 |
| 672-3M | 672 | 224 |
| 681-3M | 681 | 227 |
| 687-3M | 687 | 229 |
| 690-3M | 690 | 230 |
| 693-3M | 693 | 231 |
| 699-3M | 699 | 233 |
| 702-3M | 702 | 234 |
| 705-3M | 705 | 235 |
| 723-3M | 723 | 241 |
※上記以外の型番につきましては、カタログを参照下さい。
型番リスト
表示件数
詳細情報
基本情報
円弧歯形を採用した、ゴム製タイミングベルト。
【特長】
・ベルト歯に伝わる力の解析により開発された円弧歯形の歯付ベルト。ベルト歯を高く大きくすることで、1歯あたりの伝動容量アップを実現。
・3mmピッチ。
・ベルト歯を高く大きくすることで1歯あたりの伝動容量アップを実現。
【用途】
・OA機器、繊維機械、金融機械、印刷機械等。
カタログ
商品担当おすすめ
パワーグリップHTDベルト 3Mタイプのレビュー
機器に使用
4
4.02019/11/04
消耗部品で購入。
個数・短納期で発注可能時間が20時まであり
緊急時など大変助かっています。
