ツインパワーベルト D5GTタイプ

外形図

製品仕様

構造

ベルト構造（本体：クロロプレンゴム、心線：グラスファイバーコード、歯布：ナイロン帆布）

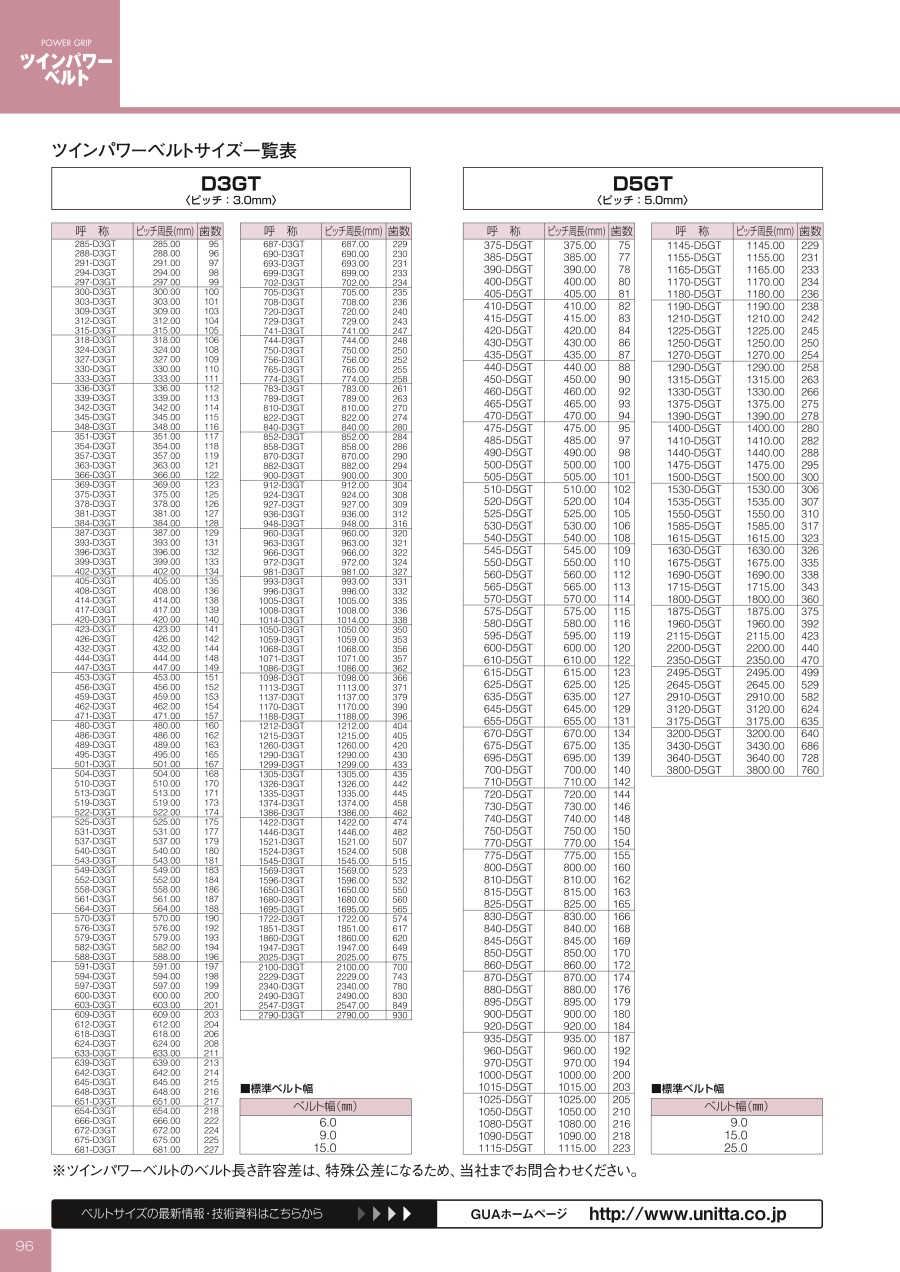

規格表

• ピッチ：5.0mm
• 標準ベルト幅：9.0mm、15.0mm、25.0mm

使用例

選定サポート情報

呼称例：幅（mm）、タイプ記号、ツインパワーの記号、ピッチ周長（mm）

注意・禁止事項

選定についての注意

• ツインパワーベルトの設計方法は、標準ベルトと同じです。
• ツインパワーベルトの伝動容量、伝動トルク、許容張力は、各ベルトタイプと同じです。
• 内側・外側プーリを連続して使用するレイアウトの場合、スパン長さはベルト幅の1.5倍以上になるように設定してください。
• 両面に負荷をかける場合でも、トータルの負荷容量が選定ベルトの伝動能力以内であれば何カ所でも負荷をかけることができ ます。
• ツインパワーベルトを使用して多軸伝動を行う場合は、ベルトとプーリのかみ合い歯数とかみ合い角度に注意してください。
  かみ合い歯数：6歯以下の場合は補正係数を用いる
  かみ合い角度：駆動プーリは120°以上、従動プーリは90°以上を推奨

使用上の注意

• ベルト製作上、片歯ベルトに比べてピッチ精度が劣ります。
