ゲイツ・ユニッタ・アジア

パワーグリップGTベルト 2GTタイプ

Name: パワーグリップGTベルト 2GTタイプ
Brand: ゲイツ・ユニッタ・アジア
SKU: 221004924958
Rating: 5 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（8件）

通常単価(税別): 388円～2,269円

税込単価: 427円～2,496円

新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミ...

詳細情報を確認する

種類
クローズエンド
歯形(ベルト形)
2GT
ベルト材質
ゴムベルト
心線材質
グラスファイバー
ベルト歯面
標準(片面)
ベルト形種類
円弧歯形GTベルト
ベルトピッチ (mm)
2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が430型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

構造

ベルト構造
本体ゴム : ゴム（クロロプレンゴム）、歯布 : ナイロン帆布、心線 : グラスファイバーコード

最小のバックラッシ

バックラッシとは、タイミングベルトとプーリをかみ合わせた時の歯面間のすき間のこと。

GTベルト
P10 - 2GT φ6.37（直径6.37mm）

タイミングベルト
P10 - MXL φ6.47（直径6.47mm）

高い歯飛びトルク

新円弧歯形の採用で歯ピッチに対する大きさ・歯高さを実現することで、高い歯飛びトルク（ジャンピングトルク）を達成。

ジャンピングトルク比較表

プーリ歯数
・3GT : 20歯
・3M : 20歯
・XL : 12歯

精密伝動

最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果により、高い位置決め精度と精密な回転伝動を可能

正逆転時の位置決め精度表

走行条件：ベルト歯数 : 126
・ベルト幅 : 9.5mm
・プーリ歯数 : 12 / 40（DR / DN）
・回転数 : 330rpm / DR
・加減速 : 500rpm / 0.1s
・負荷GD^2 : 252.03N
・初張力 : 78.45N

ベルト歯形寸法

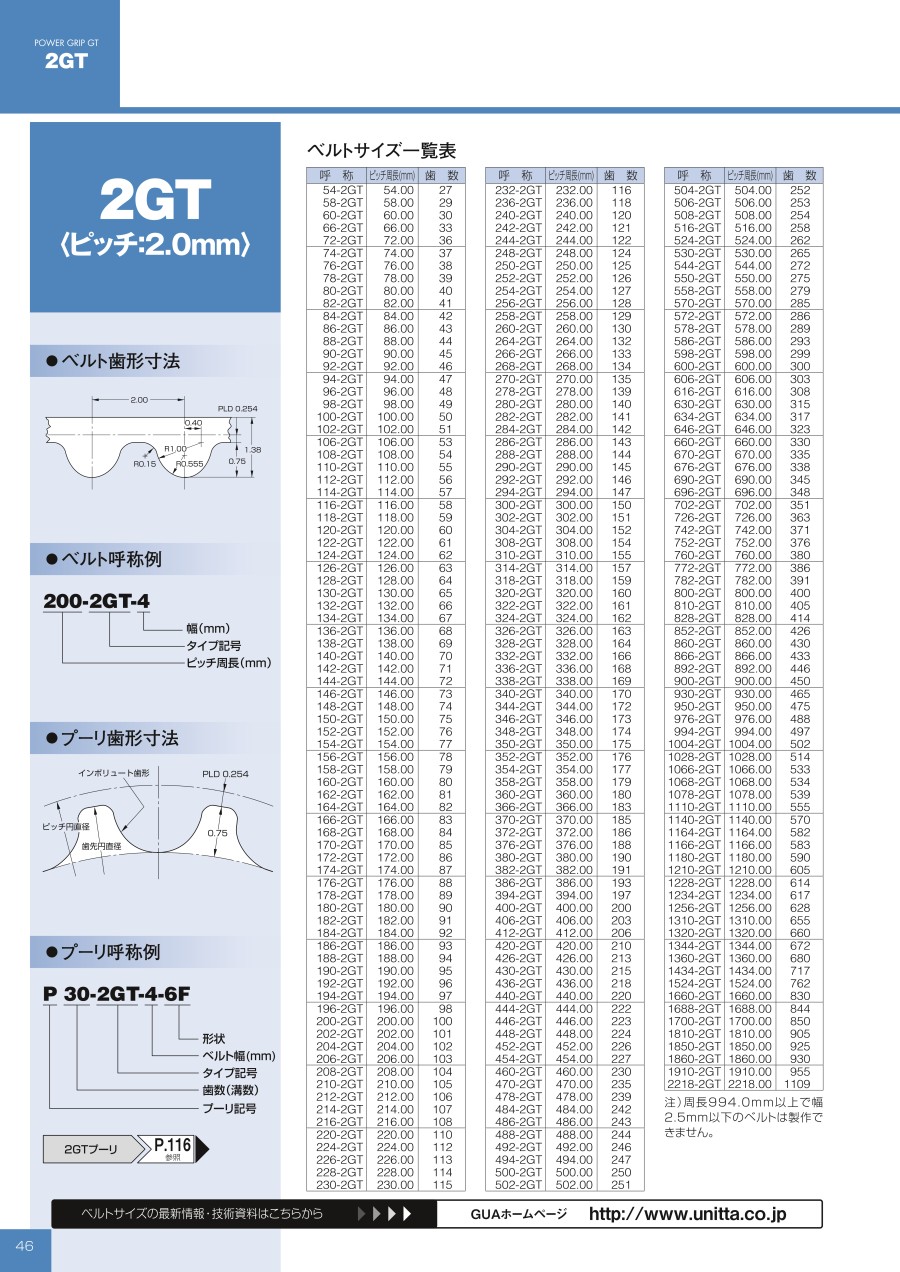

規格表

選定サポート情報

呼称例（幅 : mm、タイプ記号、ピッチ周長 : mm）

技術情報・設計アイデア

新円弧歯形

インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させ、スムースなかみ合いと優れた伝達性能の両立が実現した歯形。

・静的単一パックラッシ比較
・円弧歯形（8Mプーリ）
・P32 - 8M（0.393mm）

・静的単一パックラッシ比較
・新円弧歯形（8YUプーリ）
・P32 - 8YU（0.135mm）

型番リスト

表示件数

...

型番

ベルト幅

(mm)

ベルト周長

(mm)

歯数

最小発注数量

6	60.00	30	1個
4	66	33	1個
6	66	33	1個
9	66	33	1個
4	72	36	1個
6	72	36	1個
9	72	36	1個
4	74	37	1個
6	74	37	1個
9	74	37	1個
4	76	38	1個
6	76	38	1個
4	78	39	1個
6	78	39	1個
4	80	40	1個
6	80	40	1個
9	80	40	1個
4	82	41	1個
6	82	41	1個
6	84	42	1個
9	84	42	1個
4	86	43	1個
6	86	43	1個
9	86	43	1個
6	88	44	1個
4	90	45	1個
6	90	45	1個
9	90	45	1個
4	92	46	1個
6	92	46	1個
4	94	47	1個
6	94	47	1個
4	96	48	1個
6	96	48	1個
4	98	49	1個
6	100	50	1個
9	100	50	1個
4	102	51	1個
6	102	51	1個
4	106	53	1個
6	106	53	1個
9	1078.00	539	1個
4	108	54	1個
6	108	54	1個
9	108	54	1個
4	110	55	1個
6	110	55	1個
9	110	55	1個
4	112	56	1個
6	112	56	1個
9	112	56	1個
4	114	57	1個
6	114	57	1個
9	114	57	1個
4	116	58	1個
6	116	58	1個
4	118	59	1個
9	118	59	1個
4	120	60	1個
6	120	60	1個

通常単価(税別) (税込単価)	通常出荷日

807円 ( 888円 )	9日目
625円 ( 688円 )	4日目
756円 ( 832円 )	6日目
858円 ( 944円 )	6日目
585円 ( 644円 )	6日目
888円 ( 977円 )	6日目
858円 ( 944円 )	6日目
585円 ( 644円 )	6日目
716円 ( 788円 )	4日目
858円 ( 944円 )	6日目
627円 ( 690円 )	4日目
716円 ( 788円 )	6日目
585円 ( 644円 )	6日目
786円 ( 865円 )	6日目
585円 ( 644円 )	6日目
756円 ( 832円 )	6日目
858円 ( 944円 )	6日目
625円 ( 688円 )	6日目
786円 ( 865円 )	6日目
830円 ( 913円 )	6日目
858円 ( 944円 )	6日目
492円 ( 541円 )	6日目
756円 ( 832円 )	6日目
858円 ( 944円 )	6日目
808円 ( 889円 )	6日目
625円 ( 688円 )	6日目
888円 ( 977円 )	6日目
858円 ( 944円 )	6日目
642円 ( 706円 )	6日目
836円 ( 920円 )	4日目
625円 ( 688円 )	4日目
840円 ( 924円 )	6日目
585円 ( 644円 )	4日目
808円 ( 889円 )	6日目
627円 ( 690円 )	4日目
884円 ( 972円 )	4日目
914円 ( 1,005円 )	4日目
492円 ( 541円 )	在庫品1日目当日出荷可能
826円 ( 909円 )	4日目
735円 ( 809円 )	在庫品1日目当日出荷可能
753円 ( 828円 )	4日目
1,458円 ( 1,604円 )	9日目
624円 ( 686円 )	4日目
716円 ( 788円 )	4日目
858円 ( 944円 )	6日目
735円 ( 809円 )	4日目
888円 ( 977円 )	4日目
909円 ( 1,000円 )	6日目
735円 ( 809円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	4日目
858円 ( 944円 )	6日目
738円 ( 812円 )	4日目
888円 ( 977円 )	4日目
913円 ( 1,004円 )	6日目
668円 ( 735円 )	4日目
588円 ( 647円 )	4日目
671円 ( 738円 )	4日目
858円 ( 944円 )	6日目
735円 ( 809円 )	4日目
836円 ( 920円 )	4日目

...

基本情報

基本情報

新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミングベルト。
【特長】
・インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させている。
・スムースなかみ合いと優れた伝達性能の両立が実現した歯形。
・最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果で高い位置決め精度と精密な回転伝動。
【用途】
・ヒューマノイドロボット、ウエハー・液晶搬送ロボット。
・OA機器、金融機械、マウンター。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ゲイツ・ユニッタ・アジア
2GTプーリ
ベルトを使うために合うプーリになります。
ミスミ
回転軸ストレートタイプ
プーリと一緒に使う製品になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
