ゲイツ・ユニッタ・アジア

パワーグリップGTベルト 1.5GTタイプ

パワーグリップGTベルト 1.5GTタイプ
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
418円～758円
税込単価
460円～834円

新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミ...

詳細情報を確認する
未確定：候補が5型番あります。
数量：

商品情報

精密伝動用1.5GTベルト

ベルト構造 本体ゴム : ゴム（クロロプレンゴム）、歯布 : ナイロン帆布、心線 : グラスファイバーコード

ベルト構造

本体ゴム : ゴム（ハイモジュラスゴム）、歯布 : ナイロン帆布、心線 : グラスファイバーコード

呼称例（幅 : mm、タイプ記号、ピッチ周長 : mm）

呼称例（幅 : mm、タイプ記号、ピッチ周長 : mm）

新円弧歯形

インボリュート運動によって創成されるプーリ歯形状とベルト歯形とを近似させ、スムースなかみ合いと優れた伝達性能の両立が実現した歯形。

インボリュート運動によって創成されるプーリ歯形状とベルト歯形とを近似させ、スムースなかみ合いと優れた伝達性能の両立が実現した歯形。

・静的単一パックラッシ比較 ・円弧歯形（8Mプーリ） ・P32 - 8M（0.393mm）
  • 静的単一パックラッシ比較
  • 円弧歯形（8Mプーリ）
  • P32 - 8M（0.393mm）
・静的単一パックラッシ比較 ・新円弧歯形（8YUプーリ） ・P32 - 8YU（0.135mm）
  • 静的単一パックラッシ比較
  • 新円弧歯形（8YUプーリ）
  • P32 - 8YU（0.135mm）

最小のバックラッシ

バックラッシとは、タイミングベルトとプーリをかみ合わせた時の歯面間のすき間のこと。

GTベルト P10 - 2GT φ6.37（直径6.37mm）

GTベルト

P10 - 2GT φ6.37（直径6.37mm）

タイミングベルト P10 - MXL φ6.47（直径6.47mm）

タイミングベルト

P10 - MXL φ6.47（直径6.47mm）

高い歯飛びトルク

新円弧歯形の採用で歯ピッチに対する大きさ歯高さを実現することで、高い歯飛びトルク（ジャンピングトルク）を達成。

ジャンピングトルク比較表

ジャンピングトルク比較表

プーリ歯数

  • 3GT : 20歯
  • 3M : 20歯
  • XL : 12歯

精密伝動

最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果により、高い位置決め精度と精密な回転伝動を可能

正逆転時の位置決め精度表

正逆転時の位置決め精度表

走行条件

  • ベルト歯数 : 126
  • ベルト幅 : 9.5mm
  • プーリ歯数 : 12 / 40（DR / DN）
  • 回転数 : 330rpm / DR
  • 加減速 : 500rpm / 0.1s
  • 負荷GD^2 : 252.03N
  • 初張力 : 78.45N

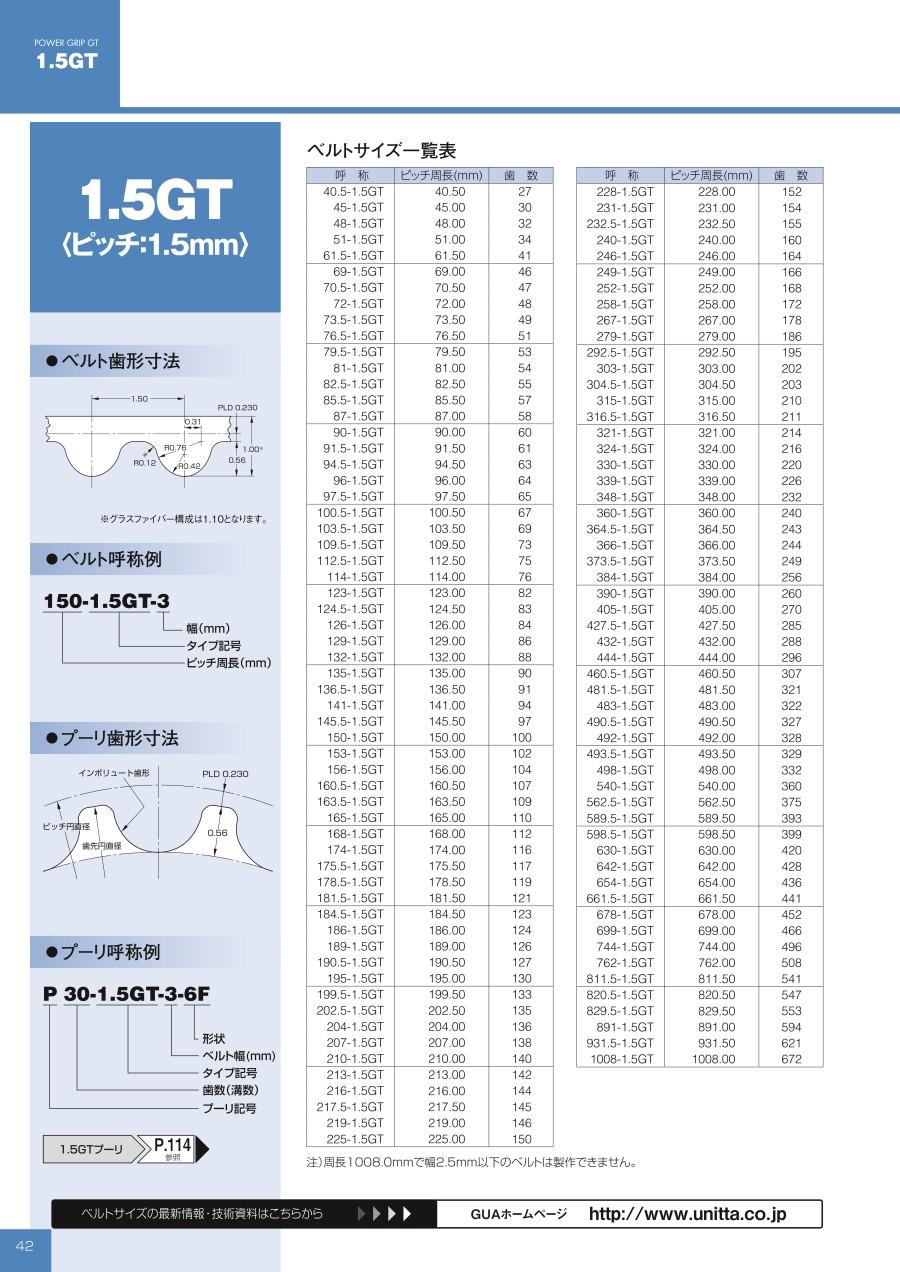

呼称ピッチ周長歯数
40.5–1.5GT40.527
45–1.5GT4530
48–1.5GT4832
51–1.5GT5134
61.5–1.5GT61.541
69–1.5GT6946
70.5–1.5GT70.547
72–1.5GT7248
73.5–1.5GT73.549
76.5–1.5GT76.551
79.5–1.5GT79.553
81–1.5GT8154
82.5–1.5GT82.555
85.5–1.5GT85.557
87–1.5GT8758
90–1.5GT9060
91.5–1.5GT91.561
94.5–1.5GT94.563
96–1.5GT9664
97.5–1.5GT97.565
100.5–1.5GT100.567
103.5–1.5GT103.569
109.5–1.5GT109.573
呼称ピッチ周長歯数
165–1.5GT165110
168–1.5GT168112
174–1.5GT174116
175.5–1.5GT175.5117
178.5–1.5GT178.5119
181.5–1.5GT181.5121
184.5–1.5GT184.5123
186–1.5GT186124
189–1.5GT189126
190.5–1.5GT190.5127
195–1.5GT195130
199.5–1.5GT199.5133
202.5–1.5GT202.5135
204–1.5GT204136
207–1.5GT207138
210–1.5GT210140
213–1.5GT213142
216–1.5GT216144
217.5–1.5GT217.5145
219–1.5GT219146
225–1.5GT225150
228–1.5GT228152
231–1.5GT231154
呼称ピッチ周長歯数
330 –1.5GT330220
339 –1.5GT339226
348 –1.5GT348232
360 –1.5GT360240
364.5 –1.5GT364.5243
366 –1.5GT366244
373.5 – 1.5GT373.5249
384 –1.5GT384256
390 –1.5GT390260
405 –1.5GT405270
427.5 – 1.5GT427.5285
432 –1.5GT432288
444 –1.5GT444296
460.5 –1.5GT460.5307
481.5 –1.5GT481.5321
483 –1.5GT483322
490.5 – 1.5GT490.5327
492 – 1.5GT492328
493.5 – 1.5GT493.5329
498 –1.5GT498332
540 – 1.5GT540360
562.5 – 1.5GT562.5375
589.5 – 1.5GT589.5393
呼称ピッチ周長歯数
112.5–1.5GT112.575
114–1.5GT11476
123–1.5GT12382
124.5–1.5GT124.583
126–1.5GT12684
129–1.5GT12986
132–1.5GT13288
135–1.5GT13590
136.5–1.5GT136.591
141–1.5GT14194
145.5–1.5GT145.597
150–1.5GT150100
153–1.5GT153102
156–1.5GT156104
160.5–1.5GT160.5107
163.5–1.5GT163.5109
呼称ピッチ周長歯数
232.5–1.5GT232.5155
240–1.5GT240160
246–1.5GT246164
249–1.5GT249166
252–1.5GT252168
258–1.5GT258172
267–1.5GT267178
279–1.5GT279186
292.5–1.5GT292.5195
303–1.5GT303202
304.5–1.5GT304.5203
315–1.5GT315210
316.5–1.5GT316.5211
321–1.5GT321214
324–1.5GT324216
呼称ピッチ周長歯数
598.5–1.5GT598.5399
630–1.5GT630420
642–1.5GT642428
654–1.5GT654436
661.5–1.5GT661.5441
678–1.5GT678452
699–1.5GT699466
744–1.5GT744496
762–1.5GT762508
811.5–1.5GT811.5541
820.5–1.5GT820.5547
829.5–1.5GT829.5553
891–1.5GT891594
931.5–1.5GT931.5621
1008–1.5GT1008672

型番リスト

表示件数
  • 1
    • 型番
    109.5-1.5GT-4
    112.5-1.5GT-4
    114-1.5GT-4
    189-1.5GT-4
    820.5-1.5GT-4

    ベルト幅

    (mm)

    ベルト周長

    (mm)

    歯数

    		最小発注数量
    4
    109.50
    73
    1個
    4
    112.50
    75
    1個
    4
    114
    76
    1個
    4
    189
    126
    1個
    4
    820.50
    547
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    449円
    ( 494円 )
    在庫品1日目当日出荷可能
    418円
    ( 460円 )
    在庫品1日目当日出荷可能
    418円
    ( 460円 )
    在庫品1日目当日出荷可能
    494円
    ( 543円 )
    在庫品1日目当日出荷可能
    758円
    ( 834円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミングベルト。
    【特長】
    ・インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させている。
    ・スムースなかみ合いと優れた伝達性能の両立が実現した歯形。
    ・最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果で高い位置決め精度と精密な回転伝動。
    【用途】
    ・ヒューマノイドロボット、ウエハー・液晶搬送ロボット。
    ・OA機器、金融機械、マウンター。

    商品担当おすすめ

    • 1.5GTプーリ 画像

      ゲイツ・ユニッタ・アジア

      1.5GTプーリ

      パワーグリップEVベルトと合わせて使用する1.5GT歯形のタイミングプーリです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
