パワーグリップEVベルト EV8YUタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,182円～39,525円
- 税込単価
- 2,400円～43,478円
新円弧歯形を採用した、GUAゴム製タイミングベルトの最上位にあたる、次世代スタ...
詳細情報を確認する商品情報
製品仕様
構造
パワーグリップEVベルトの構造図
本体 : ゴム（ハイモジュラスゴム）、歯布 : ナイロン帆布、心線 : グラスファイバーコード
高伝動容量
ベルト幅
・高強度材料を用いて大幅な伝動容量アップを実現、ベルト細幅化によるコンパクト設計が可能。
・ベルト幅 : 20mm
・プーリ歯数 : 30歯
・回転速度 : 2,000min^-1
・ベルト幅 : HTD5M 20mm、5GT 15mm、EV5GT 12mm
高い歯飛びトルク
・高強度材料を使用することで歯飛びトルクが向上。
・ベルト幅 : 20mm
・プーリ歯数 : 22歯
・回転速度 : 2,300min^-1
ベルト歯形寸法
規格表
選定サポート情報
呼称例（幅 : mm、タイプ記号、ピッチ周長 : mm）
技術情報・設計アイデア
新円弧歯形
インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させ、スムースなかみ合いと優れた伝達性能の両立が実現した歯形。
・静的単一パックラッシ比較
・円弧歯形（8Mプーリ）
・P32 - 8M（0.393mm）
・静的単一パックラッシ比較
・新円弧歯形（8YUプーリ）
・P32 - 8YU（0.135mm）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,203円 ( 6,823円 ) | 3日目 |
7,350円 ( 8,085円 ) | 3日目 |
6,430円 ( 7,073円 ) | 4日目 |
12,882円 ( 14,170円 ) | 3日目 |
5,405円 ( 5,946円 ) | 4日目 |
10,369円 ( 11,406円 ) | 3日目 |
5,428円 ( 5,971円 ) | 4日目 |
10,285円 ( 11,314円 ) | 3日目 |
7,895円 ( 8,685円 ) | 4日目 |
10,223円 ( 11,245円 ) | 3日目 |
6,875円 ( 7,563円 ) | 3日目 |
10,293円 ( 11,322円 ) | 4日目 |
6,878円 ( 7,566円 ) | 3日目 |
8,102円 ( 8,912円 ) | 4日目 |
8,694円 ( 9,563円 ) | 4日目 |
13,234円 ( 14,557円 ) | 4日目 |
4,370円 ( 4,807円 ) | 3日目 |
5,583円 ( 6,141円 ) | 4日目 |
7,128円 ( 7,841円 ) | 3日目 |
5,586円 ( 6,145円 ) | 4日目 |
7,027円 ( 7,730円 ) | 4日目 |
10,579円 ( 11,637円 ) | 4日目 |
4,372円 ( 4,809円 ) | 3日目 |
6,948円 ( 7,643円 ) | 4日目 |
11,126円 ( 12,239円 ) | 3日目 |
17,423円 ( 19,165円 ) | 3日目 |
5,733円 ( 6,306円 ) | 3日目 |
11,225円 ( 12,348円 ) | 4日目 |
5,735円 ( 6,309円 ) | 3日目 |
5,883円 ( 6,471円 ) | 3日目 |
8,534円 ( 9,387円 ) | 3日目 |
8,786円 ( 9,665円 ) | 4日目 |
8,469円 ( 9,316円 ) | 3日目 |
5,864円 ( 6,450円 ) | 3日目 |
13,217円 ( 14,539円 ) | 3日目 |
13,247円 ( 14,572円 ) | 3日目 |
4,398円 ( 4,838円 ) | 3日目 |
5,866円 ( 6,453円 ) | 3日目 |
11,756円 ( 12,932円 ) | 4日目 |
14,203円 ( 15,623円 ) | 4日目 |
6,193円 ( 6,812円 ) | 3日目 |
11,327円 ( 12,460円 ) | 3日目 |
9,319円 ( 10,251円 ) | 3日目 |
14,671円 ( 16,138円 ) | 4日目 |
6,292円 ( 6,921円 ) | 3日目 |
10,064円 ( 11,070円 ) | 3日目 |
9,535円 ( 10,489円 ) | 4日目 |
4,835円 ( 5,319円 ) | 3日目 |
9,588円 ( 10,547円 ) | 3日目 |
7,929円 ( 8,722円 ) | 3日目 |
8,493円 ( 9,342円 ) | 4日目 |
12,762円 ( 14,038円 ) | 3日目 |
9,380円 ( 10,318円 ) | 4日目 |
15,327円 ( 16,860円 ) | 3日目 |
6,576円 ( 7,234円 ) | 4日目 |
4,984円 ( 5,482円 ) | 3日目 |
9,790円 ( 10,769円 ) | 4日目 |
9,971円 ( 10,968円 ) | 3日目 |
18,854円 ( 20,739円 ) | 4日目 |
7,325円 ( 8,058円 ) | 4日目 |
詳細情報
基本情報
新円弧歯形を採用した、GUAゴム製タイミングベルトの最上位にあたる、次世代スタンダードのベルト。
【特長】
・ベルト構成材料を改良して伝動容量をアップした新円弧歯形の高強度ベルト。
・ベルトを細幅化することができ、コンパクト化・省エネ・コスト低減に貢献。
【用途】
・電動式射出成形機、プレス機械、液晶搬送ロボット、巻線機等。

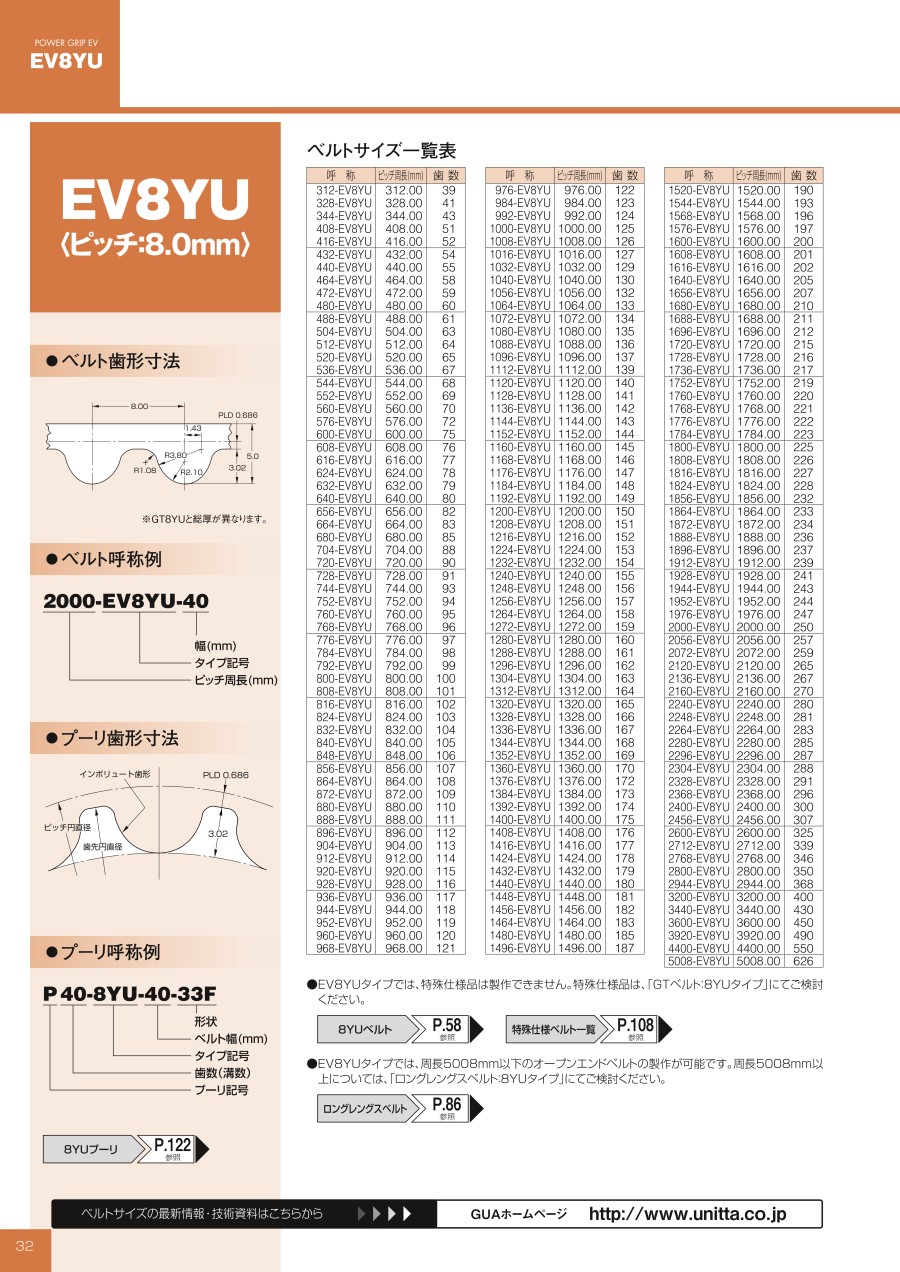

カタログ
