ゲイツ・ユニッタ・アジア

パワーグリップEVベルト EV14Mタイプ

カタログ |

通常単価(税別): 21,036円～95,053円

税込単価: 23,140円～104,558円

通常出荷日：3日目～19日目

新円弧歯形を採用した、GUAゴム製タイミングベルトの最上位にあたる、次世代スタンダードのベルト。【特長...

未確定：候補が39型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

構造

ベルト構造
本体ゴム : ゴム（ハイモジュラスゴム）、歯布 : ナイロン帆布、心線 : グラスファイバーコード

高伝動容量

ベルト幅

・高強度材料を用いて大幅な伝動容量アップを実現、ベルト細幅化によるコンパクト設計が可能。
・ベルト幅 : 20mm
・プーリ歯数 : 30歯
・回転速度 : 2,000min

・ベルト幅 : HTD5M 20mm/5GT 15mm/EV5GT 12mm

高い歯飛びトルク

・高強度材料を使用することで歯飛びトルクが向上。
・ベルト幅 : 20mm
・プーリ歯数 : 22歯
・回転速度 : 2,300min

ベルト歯形寸法

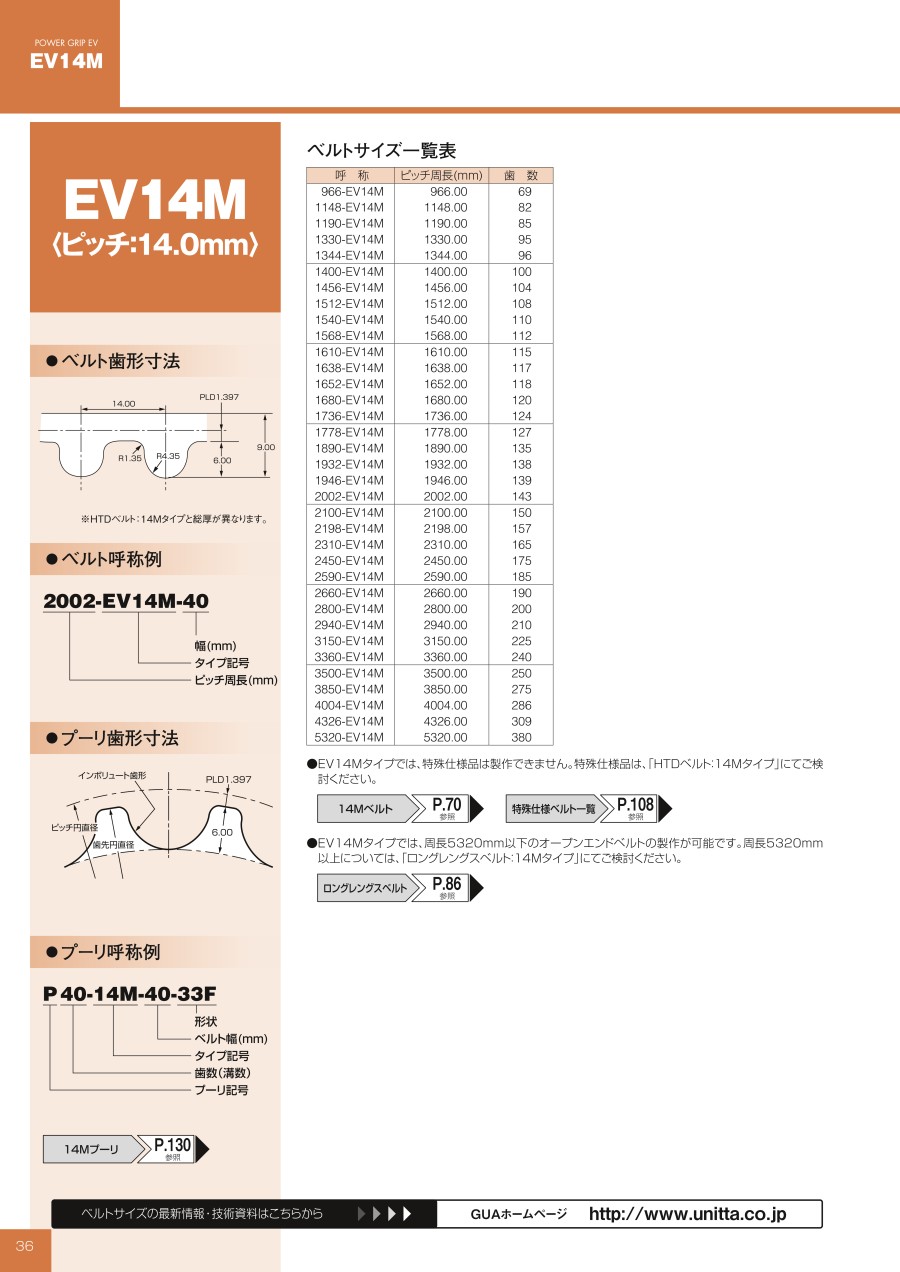

規格表

呼称	ピッチ周長	歯数
966-EV14M	966	69
1148-EV14M	1148	82
1190-EV14M	1190	85
1330-EV14M	1330	95
1344-EV14M	1344	96
1400-EV14M	1400	100
1456-EV14M	1456	104
1512-EV14M	1512	108
1540-EV14M	1540	110
1568-EV14M	1568	112
1610-EV14M	1610	115
1638-EV14M	1638	117

呼称	ピッチ周長	歯数
1652-EV14M	1652	118
1680-EV14M	1680	120
1736-EV14M	1736	124
1778-EV14M	1778	127
1890-EV14M	1890	135
1932-EV14M	1932	138
1946-EV14M	1946	139
2002-EV14M	2002	143
2100-EV14M	2100	150
2198-EV14M	2198	157
2310-EV14M	2310	165
2450-EV14M	2450	175

呼称	ピッチ周長	歯数
2590-EV14M	2590	185
2660-EV14M	2660	190
2800-EV14M	2800	200
2940-EV14M	2940	210
3150-EV14M	3150	225
3360-EV14M	3360	240
3500-EV14M	3500	250
3850-EV14M	3850	275
4004-EV14M	4004	286
4326-EV14M	4326	309
5320-EV14M	5320	380

選定サポート情報

呼称例（幅 : mm、タイプ記号、ピッチ周長 : mm）

技術情報・設計アイデア

新円弧歯形

インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させ、スムースなかみ合いと優れた伝達性能の両立が実現した歯形。

・静的単一パックラッシ比較
・円弧歯形（8Mプーリ）
・P32 - 8M（0.393mm）

・静的単一パックラッシ比較
・新円弧歯形（8YUプーリ）
・P32 - 8YU（0.135mm）

※5mmピッチ・8mmピッチは新円弧歯形、14mmピッチは円弧歯形を採用

型番リスト

表示件数

型番

ベルト幅

(mm)

ベルト周長

(mm)

歯数

最小発注数量

40	1148	82	1個
40	1190	85	1個
55	1190	85	1個
40	1330	95	1個
40	1344	96	1個
40	1400	100	1個
55	1400	100	1個
85	1540	110	1個
40	1568	112	1個
85	1610	115	1個
40	1638	117	1個
70	1680	120	1個
40	1736	124	1個
40	1890	135	1個
55	1890	135	1個
60	1890	135	1個
85	1890	135	1個
40	2002	143	1個
55	2002	143	1個
40	2100	150	1個
70	2100	150	1個
40	2198	157	1個
55	2198	157	1個
55	2310	165	1個
85	2310	165	1個
30	2450	175	1個
55	2450	175	1個
40	2590	185	1個
85	2590	185	1個
85	2800	200	1個
40	2940	210	1個
55	2940	210	1個
55	3360	240	1個
85	3360	240	1個
60	3500	250	1個
85	3500	250	1個
40	3850	275	1個
55	4326	309	1個
40	966	69	1個

通常単価(税別) (税込単価)	通常出荷日

21,036円 ( 23,140円 )	10日目
23,370円 ( 25,707円 )	3日目
32,225円 ( 35,448円 )	4日目
24,949円 ( 27,444円 )	19日目
24,867円 ( 27,354円 )	19日目
24,867円 ( 27,354円 )	10日目
33,785円 ( 37,164円 )	3日目
56,455円 ( 62,101円 )	19日目
27,774円 ( 30,551円 )	10日目
57,206円 ( 62,927円 )	3日目
29,219円 ( 32,141円 )	19日目
51,078円 ( 56,186円 )	19日目
29,219円 ( 32,141円 )	3日目
28,107円 ( 30,918円 )	3日目
39,386円 ( 43,325円 )	3日目
44,064円 ( 48,470円 )	3日目
62,792円 ( 69,071円 )	4日目
32,264円 ( 35,490円 )	3日目
43,868円 ( 48,255円 )	3日目
32,298円 ( 35,528円 )	3日目
56,657円 ( 62,323円 )	3日目
32,461円 ( 35,707円 )	3日目
44,726円 ( 49,199円 )	3日目
46,742円 ( 51,416円 )	3日目
73,391円 ( 80,730円 )	10日目
27,869円 ( 30,656円 )	19日目
49,170円 ( 54,087円 )	4日目
36,757円 ( 40,433円 )	3日目
76,860円 ( 84,546円 )	3日目
81,777円 ( 89,955円 )	3日目
36,307円 ( 39,938円 )	4日目
55,105円 ( 60,616円 )	19日目
56,559円 ( 62,215円 )	19日目
92,690円 ( 101,959円 )	19日目
67,239円 ( 73,963円 )	19日目
95,053円 ( 104,558円 )	3日目
47,788円 ( 52,567円 )	19日目
73,209円 ( 80,530円 )	19日目
21,896円 ( 24,086円 )	4日目

詳細情報

基本情報

基本情報

新円弧歯形を採用した、GUAゴム製タイミングベルトの最上位にあたる、次世代スタンダードのベルト。
【特長】
・ベルト構成材料を改良して伝動容量をアップした新円弧歯形の高強度ベルト。
・ベルトを細幅化することができ、コンパクト化・省エネ・コスト低減に貢献。
【用途】
・電動式射出成形機、プレス機械、液晶搬送ロボット、巻線機等。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
