フリーアングル・アジャスタ固定ベースI型
- 通常単価(税別)
- 6,136円～8,998円
- 税込単価
- 6,750円～9,898円
自由な角度、方向で機器の固定ができるフレキシブルアーム。【特長】・用途で組み替...
詳細情報を確認する商品情報
外形図
製品仕様
外観
規格表
| 型番 | φd1 （H8） | φD1 | φD2 | 球φ | L | E | F | G | W | J | T | 2-φP | パイプ 締付ネジ | 球 締付ネジ | 耐荷重N （球センター からの距離） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250mm | 500mm | |||||||||||||||
| FBC312-1 | φ12 | φ29 | φ27 | φ16 | 90 | 25 | 15 | 50 | 65 | 30 | 8 | φ6.5 | M4 | M5 | 27 | 13.5 |
| FBC316-1 | φ16 | φ37 | φ34 | φ20 | 110 | 30 | 55 | 75 | M5 | 38.2 | 24.7 | |||||
| FBC416-1 | 20 | 60 | 80 | 40 | φ8.5 | |||||||||||
| FBC419-1 | φ19.1 | φ45 | φ40 | φ25 | 130 | 35 | 70 | 90 | 10 | M6 | M6 | 79.4 | 44.7 | |||
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
自由な角度、方向で機器の固定ができるフレキシブルアーム。
【特長】
・用途で組み替え、選べるユニットアーム。
・設計や製作の手間が省ける標準化。
・アームが回せる・伸ばせる・傾ける。
・強固な取付け両端固定。自由な可動の片側固定。
・自由な角度、方向で機器の固定ができるフレキシブルアーム。
・垂直を中心に最大振り角45°旋回。最大振り角45°の範囲で取り付け向きの可動が自在。
【用途】
・試験・分析 / 計測・検査、イオナイザーなど各種機能機器取り付けとして。

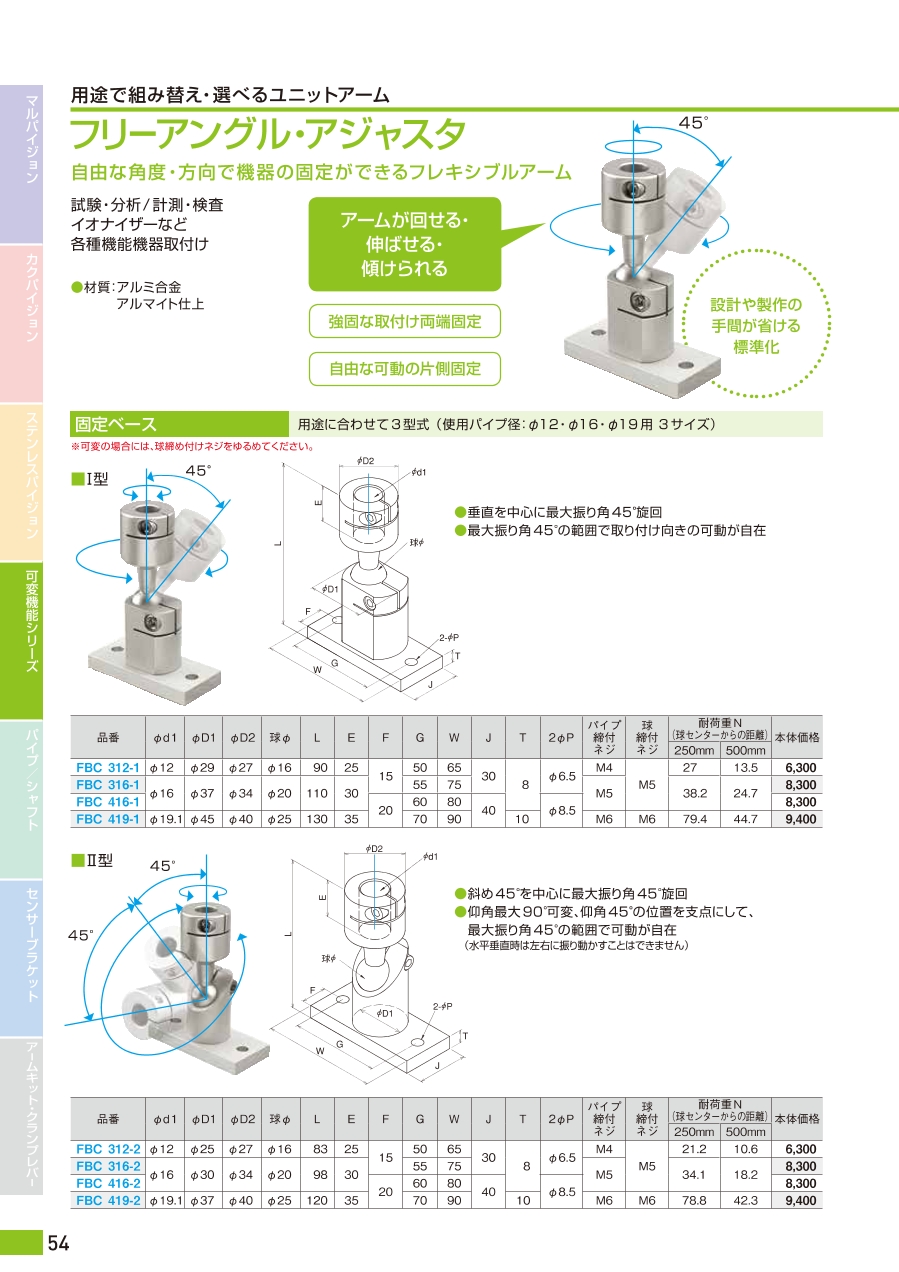

カタログ
