フリーアングル・アジャスタアタッチメント811型
- 通常単価(税別)
- 1,420円～2,013円
- 税込単価
- 1,562円～2,214円
調整が可能なフリーアングル・アジャスタアタッチメント811型。【特長】・軽くて強いジュラルミン（A20...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- スリット締め付け構造で六角レンチで組立可能。
- 5色（ホワイト・ブラック・ゴールド・レッド・ブルー）のカラー化に対応。
規格表
| 型番 | φD1（h8） | L | R | T | E | Q | W（溝巾） | 質量g |
|---|---|---|---|---|---|---|---|---|
| FPG-811 | φ12 | 80 | 40 | 4 | 5 | 30 | 3.2 | 18 |
| FPN-811 | φ16 | 120 | 60 | 5 | 10 | 40 | 4.5 | 47 |
使用例
使用例（1）
使用例（2）
使用例（3）
開発秘話
パイジョンはお客さまのムダを省くために開発されました。
ブラケットはお客さまが外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客さまで製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それをなくすためにパイジョンはブラケットを標準化しお客さまにすぐに使用して頂けるように製作しました。
詳細情報
基本情報
調整が可能なフリーアングル・アジャスタアタッチメント811型。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めた3次元可変ブラケット。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・ブラケットとパイプを組み合わせてアイデアを形にできる。
・先端、平面部に追加工（ピン穴・ネジ穴等）できる。

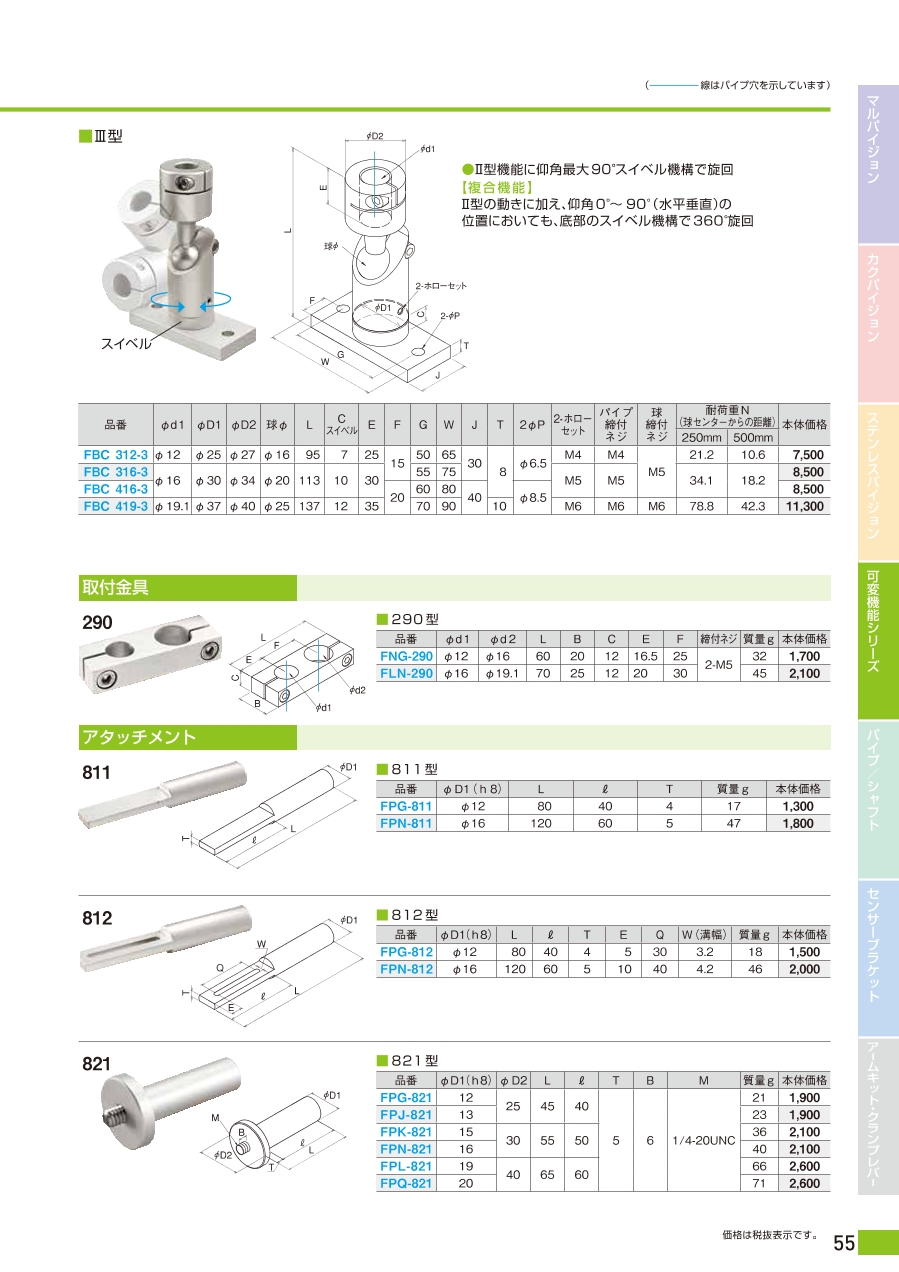

カタログ
