3次元ブラケット組合せ品角穴タイプ垂直取付
- 通常単価(税別)
- 5,663円～12,370円
- 税込単価
- 6,229円～13,607円
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。【特長】・軽くて強いジュラルミン（A201...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
角穴で振れなく位置を再現するパイジョン（可変機能シリーズ） 垂直取付
使用例1
使用例2
使用例3
使用例4
※耐荷重=球センターより50mm
| 品番 | 色 | □S | φD1 | A | B | W | L | E | φD2 | φd1 （H8） | 締付 ネジ | 耐荷重 N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SQ 06- | 001864 | W/B | □6 | φ15 | 10.5 | 15 | 10 | 54.5 | 7 | φ13 | φ6 | M3 | 23 |
| SQ 08- | □8 | φ20 | 13 | 19 | 14 | 65.5 | 9 | φ15 | φ8 | M4 | 26 | ||
| SQ 09- | □9 | 14 | 18 | 66.5 | 10 | φ9 | 33 | ||||||
| SQ 10- | □10 | 19.5 | 16 | 71.5 | 11 | φ10 | 37 | ||||||
| SQ 12- | □12 | φ25 | 16 | 24.5 | 18 | 83.5 | 13 | φ22 | φ12 | 78 | |||
| SQ 13- | □13 | 84.5 | 14 | φ13 | 98 | ||||||||
| SQ 15- | □15 | φ29 | 20 | 31 | 22 | 100.5 | φ25 | φ15 | M5 | 138 | |||
| SQ 16- | □16 | 25 | 102.5 | φ16 | 154 | ||||||||
| SQ 19- | □19 | φ37 | 22 | 38 | 26 | 118 | 18 | φ29 | φ19.1 | 167 | |||
| SQ 20- | □20 | 119.5 | φ20 | 177 | |||||||||
| SQ 25- | □25 | φ45 | 25 | 45 | 34 | 140.5 | 23 | φ37 | φ25.1 | M6 | 493 | ||
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。しかし外注先の減少によりお客様で製作をしなければならなくなりました。その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,663円 ( 6,229円 ) | 7日目 |
5,663円 ( 6,229円 ) | 7日目 |
5,663円 ( 6,229円 ) | 7日目 |
6,231円 ( 6,854円 ) | 7日目 |
6,231円 ( 6,854円 ) | 7日目 |
6,451円 ( 7,096円 ) | 7日目 |
6,451円 ( 7,096円 ) | 7日目 |
6,906円 ( 7,597円 ) | 7日目 |
6,906円 ( 7,597円 ) | 7日目 |
7,615円 ( 8,377円 ) | 7日目 |
7,615円 ( 8,377円 ) | 7日目 |
8,616円 ( 9,478円 ) | 7日目 |
8,616円 ( 9,478円 ) | 7日目 |
8,948円 ( 9,843円 ) | 7日目 |
8,948円 ( 9,843円 ) | 7日目 |
9,862円 ( 10,848円 ) | 7日目 |
9,862円 ( 10,848円 ) | 7日目 |
9,862円 ( 10,848円 ) | 7日目 |
9,862円 ( 10,848円 ) | 7日目 |
12,370円 ( 13,607円 ) | 9日目 |
12,370円 ( 13,607円 ) | 7日目 |
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。
【特長】
・軽くて強いジュラルミン（A2017）製で製作している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・角穴でぶれなく位置再現ができ垂直取り付けに使用できる。

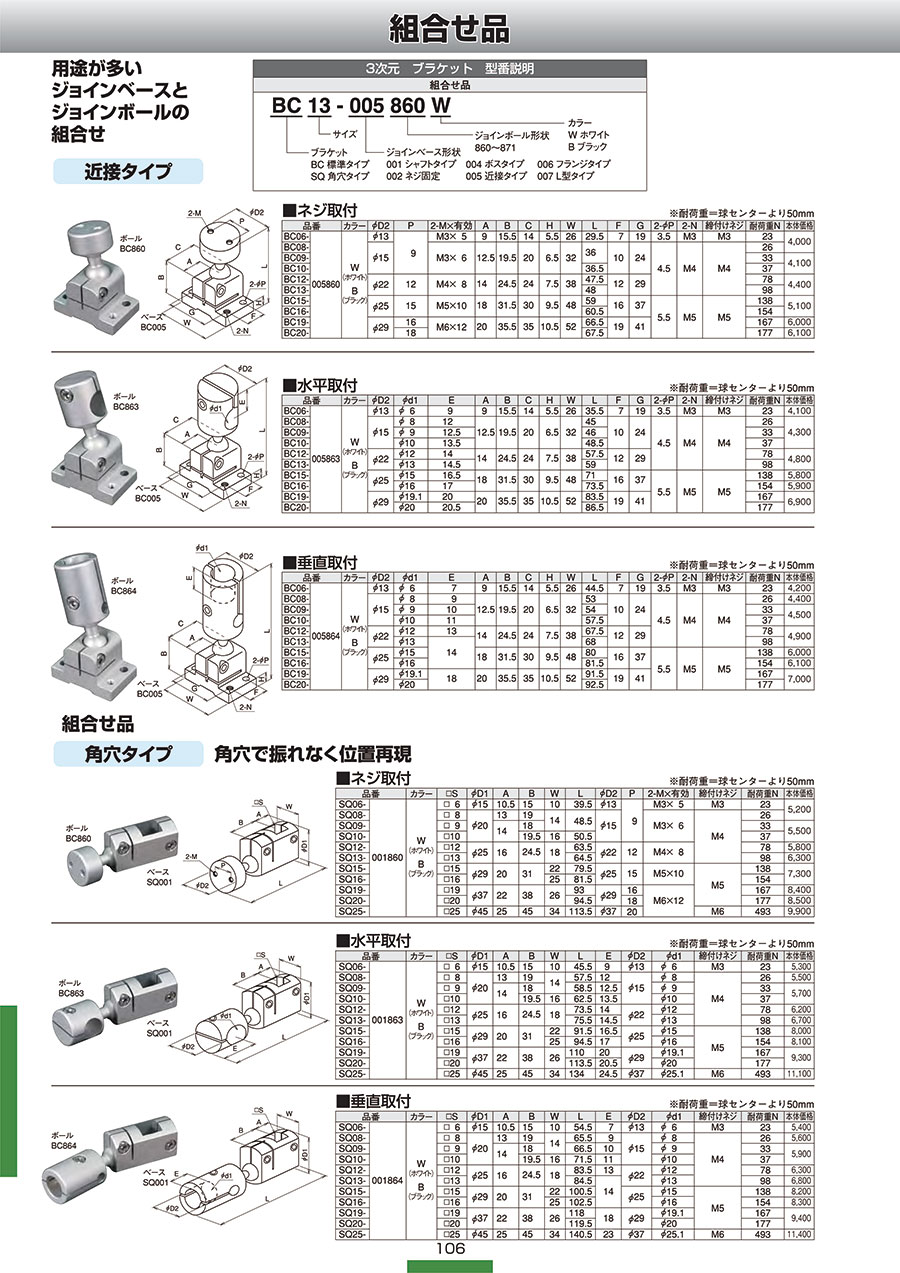

カタログ
商品担当おすすめ
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取付に便利です。ジョインベースはカメラ、ビデオの取付にネジを合わせています。
