3次元ブラケット組合せ品 ダブルタイプ ボール BC863型

3次元ブラケット組合せ品 ダブルタイプ ボール BC863型
この商品のFAQをみる（2件）
通常単価(税別)
7,655円～8,149円
税込単価
8,421円～8,964円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

3次元ブラケット選定部品ジョインボールBC859

三好キカイ（旧三好パイジョン）

3次元ブラケット選定部品ジョインボールBC859
0
通常価格(税別)： 1,732円 (税込価格：1,905円)

通常出荷日：9 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

3次元ブラケット選定部品ジョインボールBC864

三好キカイ（旧三好パイジョン）

3次元ブラケット選定部品ジョインボールBC864
0
通常価格(税別)： 1,887円 (税込価格：2,076円)

通常出荷日：3 日目 ～

ブラケットとパイプを組み合わせて使用する3次元可変ブラケット。【特長】・二ヵ所...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
数量：

商品情報

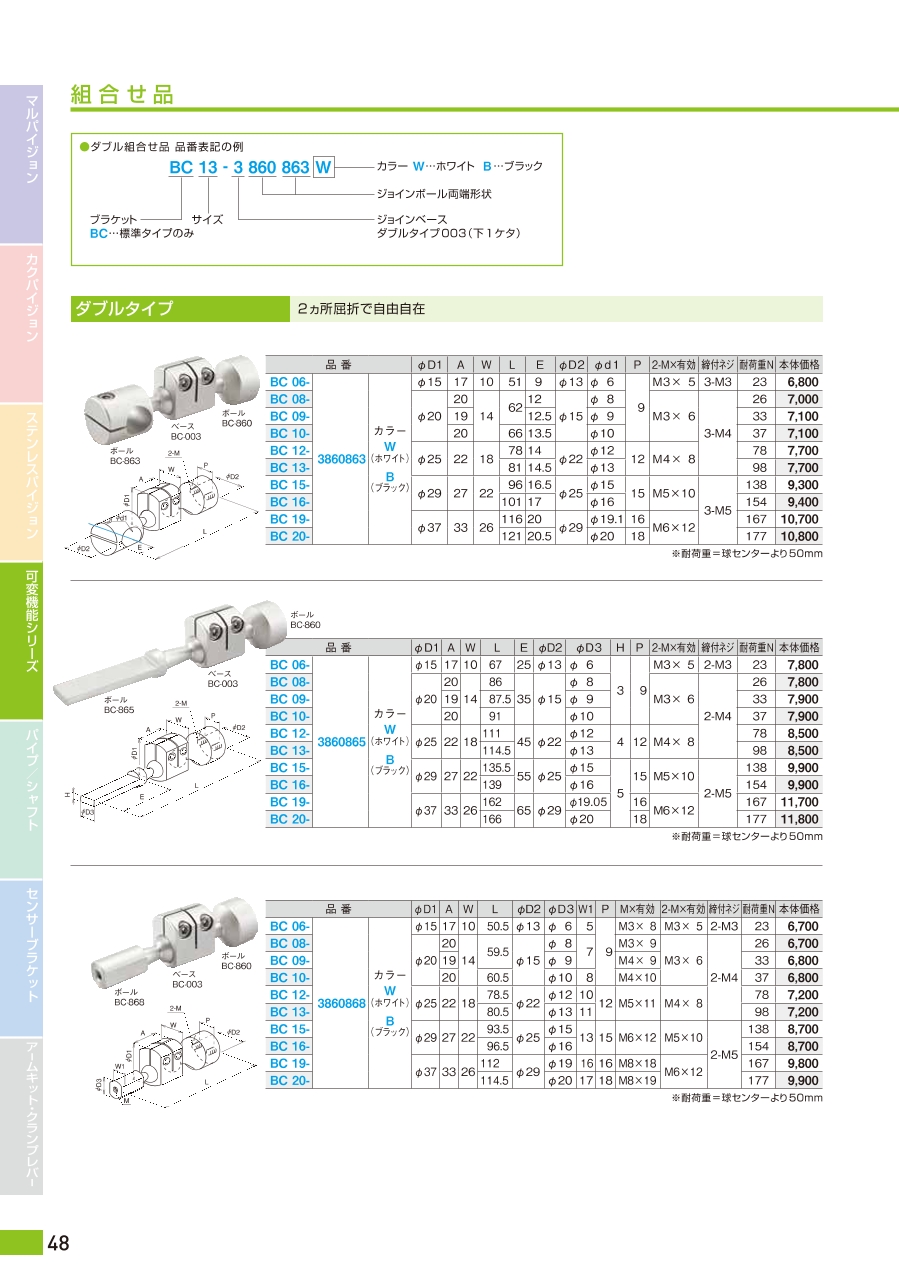

外形図

BC863シリーズの寸法図

製品仕様

BC863シリーズの外観

外観

  • 可変機能シリーズ

規格表

型番色球φφd1（H8）φD2FEC
BC06-863W／Bφ6φ6φ1312913
BC08-φ8φ8φ15151217
BC09-φ9φ915.512.518
BC10-φ10φ1017.513.520
BC12-φ12φ12φ22211421
BC13-φ13φ1322.514.522
BC15-φ15φ15φ2526.516.525
BC16-φ16φ16291726
BC19-φ19.05φ19.1φ2932.52031
BC20-φ20φ2035.520.533

使用例

共通

共通使用例
共通使用例
共通使用例

組み立て方法

ジョインベース購入の場合 : 鋼板、スチールネジ、バネは添付している。

ジョインベース購入の場合：鋼板、スチールネジ、バネは添付している。

  1. 1. 先ずスリット側のキャップネジを抜き取る。
  2. 2. 添付ネジを反対側からねじ込む、スリット内にネジ先が出ないように注意
  3. 3. 図のように鋼板（0.9mm以下）を差し込み位置決めし、もう片方の手でキャップネジを軽く締め付ける。
  4. 4. 添付のスプリングを穴の中央部に落とし込む。
  5. 5. 六角レンチにて先ほどのキャップネジを締め込む。スリット部が開き、適当なところでジョインボールを強く押し込む。入らない場合は、少しキャップネジを締め込んで再度押し込むを繰り返して入れる。
  6. 6. ジョインボールが挿入できたらキャップネジを緩め鋼板を抜き取る。
  7. 7. ジョインボールがスムーズに動くことを確認して、キャップネジを抜き取る。
  8. 8. 最初のキャップネジを元の位置（反対側）にねじ込んで終了。

注意・禁止事項

注意・禁止事項

  • スリット部を拡げ過ぎると復元しないため、十分に注意して作業してください。

開発秘話



パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。しかし外注先の減少によりお客様で製作をしなければならなくなりました。その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数
  • 1
    • 型番
    BC08-3860863-B
    BC12-3860863-W
    BC13-3860863-B

    耐荷重

    (N)

    長さ

    (mm)

    A

    (mm)

    ピッチ P

    (mm)

    サイズ（取付穴径）

    カラー

    		最小発注数量
    26
    62
    20
    9
    φ8
    ブラック
    1個
    78
    78
    22
    12
    φ12
    ホワイト
    1個
    98
    81
    22
    12
    φ13
    ブラック
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,655円
    ( 8,421円 )
    9日目
    8,149円
    ( 8,964円 )
    9日目
    8,149円
    ( 8,964円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    ブラケットとパイプを組み合わせて使用する3次元可変ブラケット。
    【特長】
    ・二ヵ所屈折で自由自在。
    ・軽くて強いジュラルミン（A2017）製。一部SUS製も準備している。
    ・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
    ・スリット締め付け構造で六角レンチで組立可能。
    ・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
    ・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
    ・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応している。
    【用途】
    ・貫通穴でシャフトのスライドで取り付け対象物が可動できる。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    3次元ブラケット組合せ品 ダブルタイプ ボール BC863型のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qブラケットの脱着を繰り返すと締結力は弱まりますか？
    A
    パイジョンの内径、パイプの外径の精度を高めて製作していますので負荷を掛けることなく締め付けができ、一定の締結力を保つことができます。
    Q記載してある画像の他にどんな組み付け方がありますか？
    A
    弊社の方にお気軽にお問い合わせください。
