3次元ブラケット組合せ品Lタイプ水平取付
- 通常単価(税別)
- 5,076円～6,708円
- 税込単価
- 5,584円～7,379円
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。【特長】・軽くて強...
詳細情報を確認する商品情報
外形図
製品仕様
- パイジョン可変機能シリーズ
規格表
| 型番 | 色 | A | B | C | H | W | 2×R | 4-φ | L | φD2 | φd1 （H8） | E | 締付 ネジ | 耐荷重 N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BC09- | 007863 | W／B | 12 | 23 | 37 | 11 | 24 | 15 | M4 ザグリ | 61.5 | φ15 | φ9 | 12.5 | M5 | 48 |
| BC13- | 69.5 | φ22 | φ13 | 14.5 | 94 | ||||||||||
| BC19- | 15 | 27 | 42 | 32 | 18 | 90 | φ29 | φ19.1 | 20 | 167 | |||||
耐荷重＝球センターより50mm
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,076円 ( 5,584円 ) | 9日目 |
5,076円 ( 5,584円 ) | 9日目 |
5,588円 ( 6,147円 ) | 9日目 |
6,708円 ( 7,379円 ) | 9日目 |
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。
【特長】
・軽くて強いジュラルミン（A2017）製で製作している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・アルミフレームの取り付けなどに対応。水平の取り付けに使用できる。

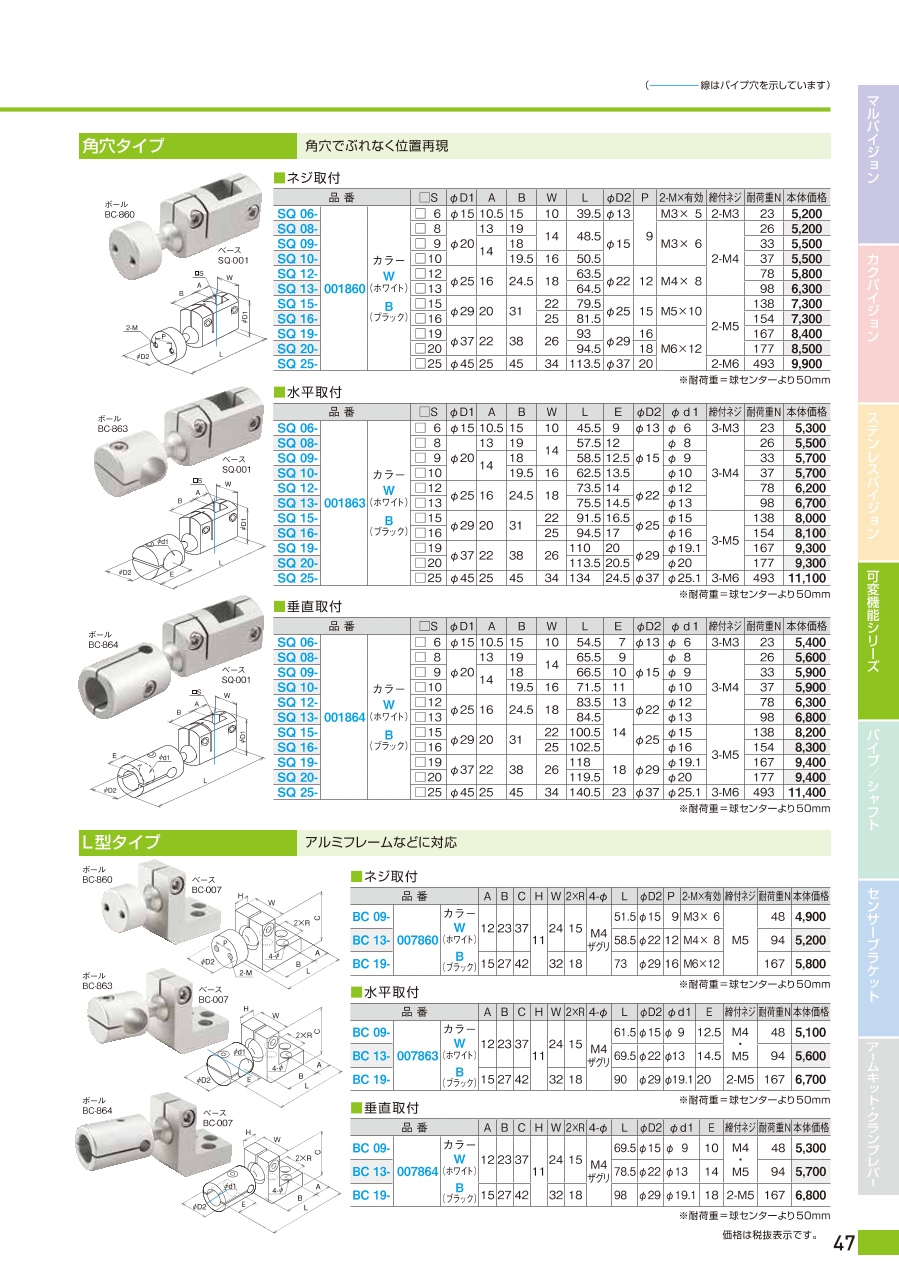

カタログ
商品担当おすすめ
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取付に便利です。ジョインベースはカメラ、ビデオの取付にネジを合わせています。
