3次元ブラケット組合せ品66型
- 通常単価(税別)
- 5,364円～8,527円
- 税込単価
- 5,900円～9,380円
2ヵ所屈折で自由自在な3次元ブラケット組み合せ品66型。【特長】・用途が多いジ...
詳細情報を確認する商品情報
3次元ブラケット組合せ品66型の特長
3次元ブラケット組合せ品66型の外観

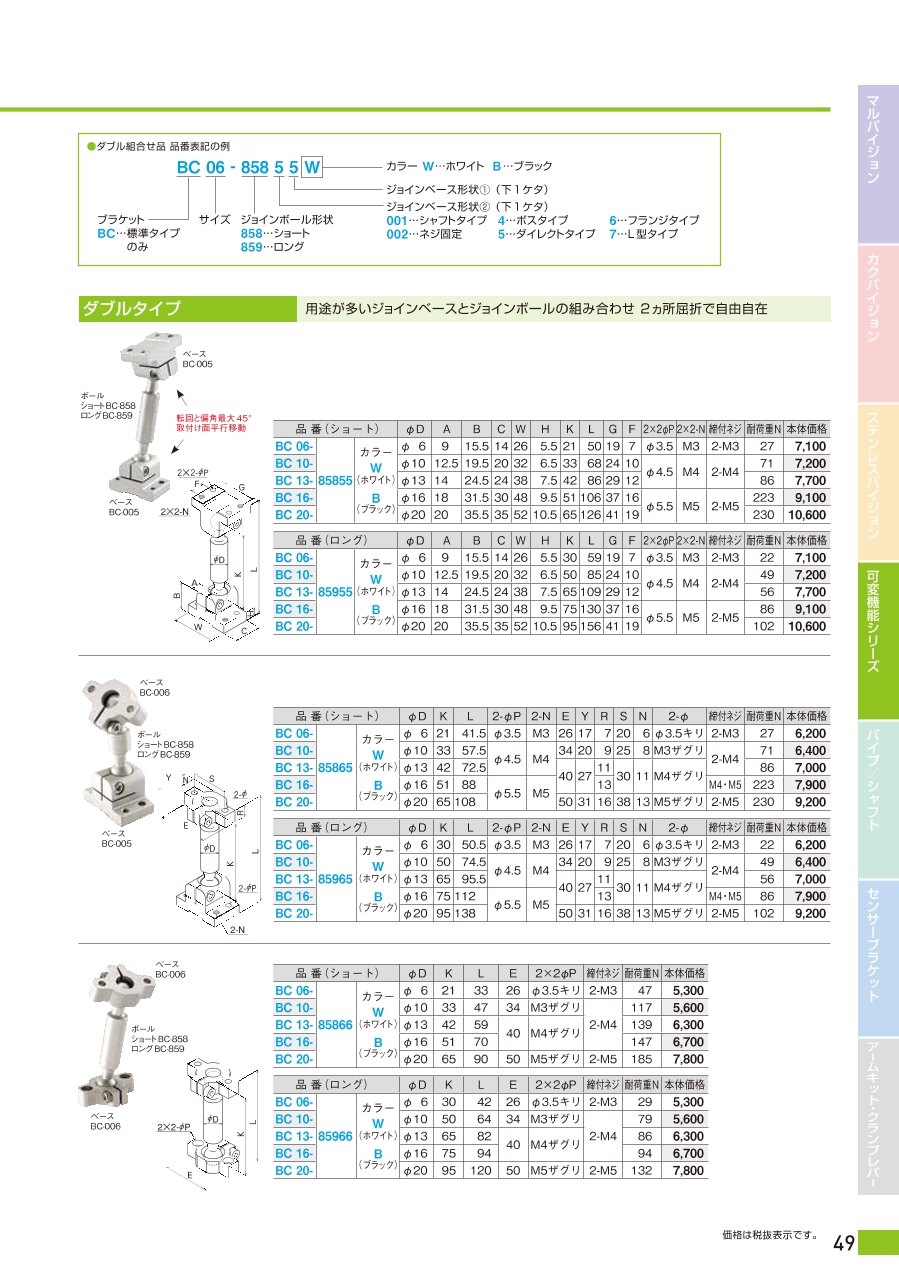

3次元ブラケット組合せ品66型の寸法図
- スリット締め付け構造で六角レンチで組立可能。
- 5色（ホワイト・ブラック・ゴールド・レッド・ブルー）のカラー化に対応。
| 品番 | 色 | φD | K | L | E | 2×2-φP | 締付ネジ | 耐荷重N | |
|---|---|---|---|---|---|---|---|---|---|
| BC06- | 85866 (ショート) | W/B | φ6 | 21 | 33 | 26 | φ3.5キリ | M3 | 47 |
| BC10- | φ10 | 33 | 47 | 34 | M3ザグリ | M4 | 117 | ||
| BC13- | φ13 | 42 | 59 | 40 | M4ザグリ | 139 | |||
| BC16- | φ16 | 51 | 70 | M5 | 147 | ||||
| BC20- | φ20 | 65 | 90 | 50 | M5ザグリ | 185 | |||
| 品番 | 色 | φD | K | L | E | 2×2-φP | 締付ネジ | 耐荷重N | |
|---|---|---|---|---|---|---|---|---|---|
| BC06- | 85966 (ロング) | W/B | φ6 | 30 | 42 | 26 | φ3.5キリ | M3 | 29 |
| BC10- | φ10 | 50 | 64 | 34 | M3ザグリ | M4 | 79 | ||
| BC13- | φ13 | 65 | 82 | 40 | M4ザグリ | 86 | |||
| BC16- | φ16 | 75 | 94 | M5 | 94 | ||||
| BC20- | φ20 | 95 | 120 | 50 | M5ザグリ | 132 | |||
開発秘話
パイジョンはお客さまのムダを省くために開発されました。
ブラケットはお客さまが外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客さまで製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それをなくすためにパイジョンはブラケットを標準化しお客さまにすぐに使用して頂けるように製作しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,588円 ( 6,147円 ) | 9日目 |
5,364円 ( 5,900円 ) | 9日目 |
5,588円 ( 6,147円 ) | 9日目 |
5,588円 ( 6,147円 ) | 9日目 |
6,372円 ( 7,009円 ) | 9日目 |
6,242円 ( 6,866円 ) | 9日目 |
6,708円 ( 7,379円 ) | 9日目 |
6,348円 ( 6,983円 ) | 9日目 |
8,527円 ( 9,380円 ) | 3日目 |
8,220円 ( 9,042円 ) | 9日目 |
詳細情報
基本情報
2ヵ所屈折で自由自在な3次元ブラケット組み合せ品66型。
【特長】
・用途が多いジョインベースとジョインボールの組み合せ。
・軽くて強いジュラルミン（A2017）製で製作。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めた3次元可変ブラケット。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・ブラケットとパイプを組み合わせてアイデアを形にできる。
カタログ
商品担当おすすめ
三好キカイ（旧三好パイジョン）
3次元ブラケット 標準品 垂直取付
ジョインベースはシャフト利用で水平、垂直方向のいずれにも取り付けができます。ジョインボールは取り付け位置を延長したい場合にシャフトで継げます。
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取り付けに便利です。ジョインベースはカメラ、ビデオの取り付けにネジを合わせています。
