三好キカイ（旧三好パイジョン）

アームキットAタイプ（側面取付）

カタログ |

通常単価(税別): 3,787円～7,769円

税込単価: 4,166円～8,546円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：7 日目

軽くて錆びないパイジョンで光学機器取付にアームキット。シンプルな取付けと位置合...

種類
ガイドアーム単体
アーム種類
固定アーム
材質
アルミニウム
表面処理
アルマイト
マグネットベース
なし
取付場所
側面

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

（単位:mm）

型式		パイプ径	ベース部寸法									パイプ
型式		パイプ径	部品番号	C	B	E	H	A	W	G	2-φP	部品番号	L1	L2
PCS23A	100-100	φ 9	PC600	10	6.5	11	11.5	16	32	24	φ4.2	SS0908	100	100
	100-200												100	200
	200-200												200	200
PFS23A	100-100	φ10	PF600									SS1008	100	100
	100-200												100	200
	200-200												200	200
PGS23A	200-200	φ12	PG600	12	7	14	14	20	38	30		SS1208	200	200
	200-300												200	300
	300-300												300	300
PJS23A	200-200	φ13	PJ600	10								SS1308	200	200
	200-300												200	300
	300-300												300	300
PKS24A	200-200	φ15	PK600	14	9	18	18	26	48	38	φ5.2	SS1515	200	200
	200-300												200	300
	300-300												300	300
PNS24A	200-200	φ16	PN600									SS1615	200	200
	200-300												200	300
	300-300												300	300
PLS25A	200-200	φ19	PL600									SS1910	200	200
	200-300												200	300
	300-300												300	300

（単位:mm）

型式		パイプ交差部寸法					機器取付部寸法
型式		部品番号	φD1	E	P	G	部品番号	E	F	A	C	P	M
PCS23A	100-100	PC200	φ15	12	10	12	PC253	13	15	20	10	8	2-M3
	100-200
	200-200
PFS23A	100-100	PF200		13	11	13	PF253
	100-200
	200-200
PGS23A	200-200	PG200	φ22	14	14	14	PG253	15	17	25	12
	200-300
	300-300
PJS23A	200-200	PJ200					PJ253
	200-300
	300-300
PKS24A	200-200	PK200	φ25	17.5	18	17.5	PK254	18	20	28	14	10	2-M4
	200-300
	300-300
PNS24A	200-200	PN200					PN254
	200-300
	300-300
PLS25A	200-200	PL200	φ29	19	21	19	PL255	20	25	30	15		2-M5
	200-300
	300-300

型番リスト

表示件数

型番

アーム最大長（パイプL2）

(mm)

パイプ型式

パイプL1

(mm)

最小発注数量

100	SS0908	100	1個
200	SS0908	100	1個
200	SS0908	200	1個
100	SS1008	100	1個
200	SS1008	100	1個
200	SS1008	200	1個
200	SS1208	200	1個
300	SS1208	200	1個
300	SS1208	300	1個
200	SS1308	200	1個
300	SS1308	200	1個
300	SS1308	300	1個
200	SS1515	200	1個
300	SS1515	200	1個
300	SS1515	300	1個
200	SS1910	200	1個
300	SS1910	200	1個
300	SS1910	300	1個
200	SS1615	200	1個
300	SS1615	200	1個
300	SS1615	300	1個

通常単価(税別) (税込単価)	通常出荷日

3,985円 ( 4,384円 )	7日目
3,796円 ( 4,176円 )	7日目
4,084円 ( 4,492円 )	7日目
4,000円 ( 4,400円 )	7日目
4,116円 ( 4,528円 )	7日目
3,787円 ( 4,166円 )	7日目
4,736円 ( 5,210円 )	7日目
5,149円 ( 5,664円 )	7日目
5,039円 ( 5,543円 )	7日目
4,736円 ( 5,210円 )	7日目
4,888円 ( 5,377円 )	7日目
5,039円 ( 5,543円 )	7日目
6,348円 ( 6,983円 )	7日目
7,554円 ( 8,309円 )	7日目
7,769円 ( 8,546円 )	7日目
6,708円 ( 7,379円 )	7日目
7,454円 ( 8,199円 )	7日目
7,622円 ( 8,384円 )	7日目
6,708円 ( 7,379円 )	7日目
7,554円 ( 8,309円 )	7日目
7,769円 ( 8,546円 )	7日目

詳細情報

基本情報

基本情報

軽くて錆びないパイジョンで光学機器取付にアームキット。シンプルな取付けと位置合わせに使用できます。

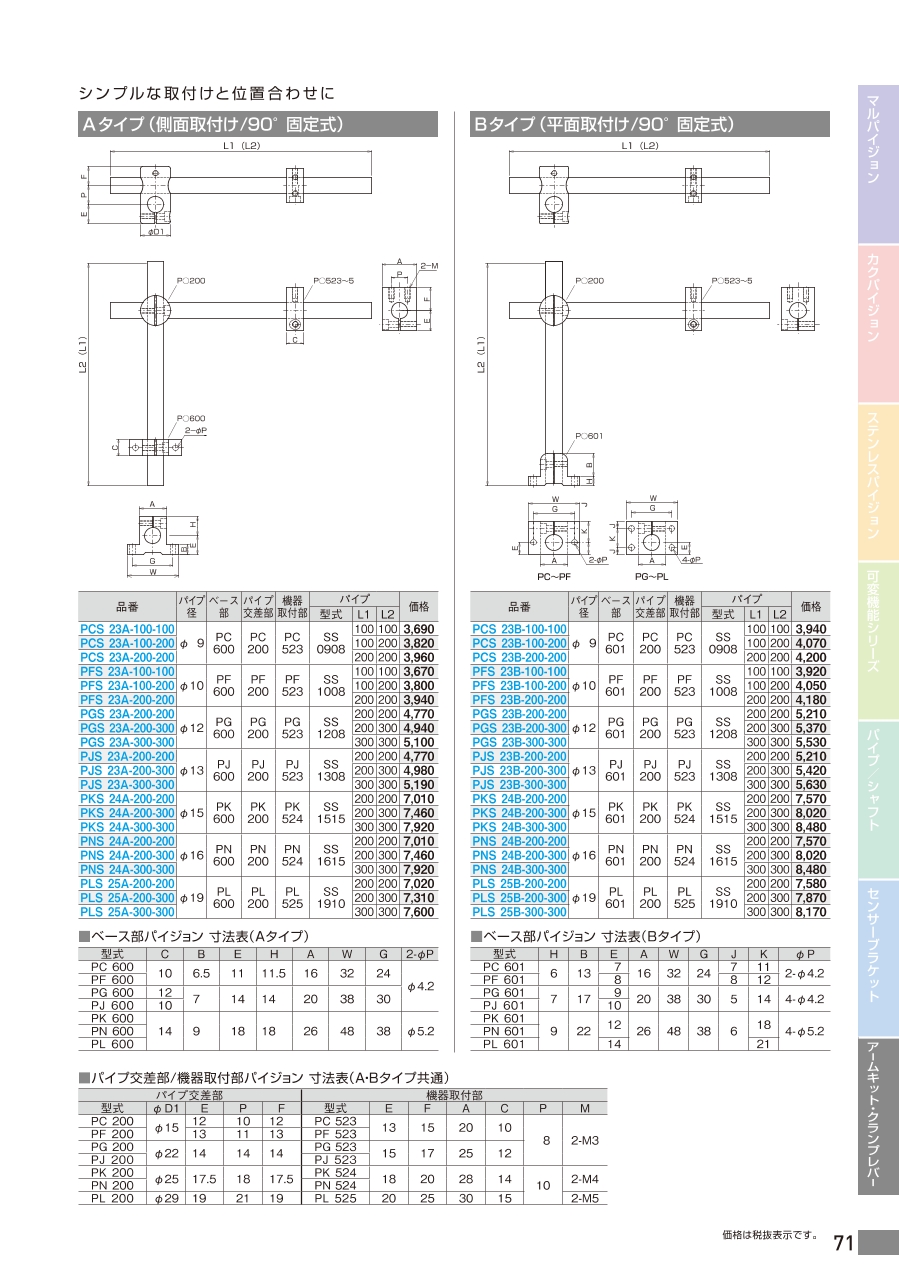

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
